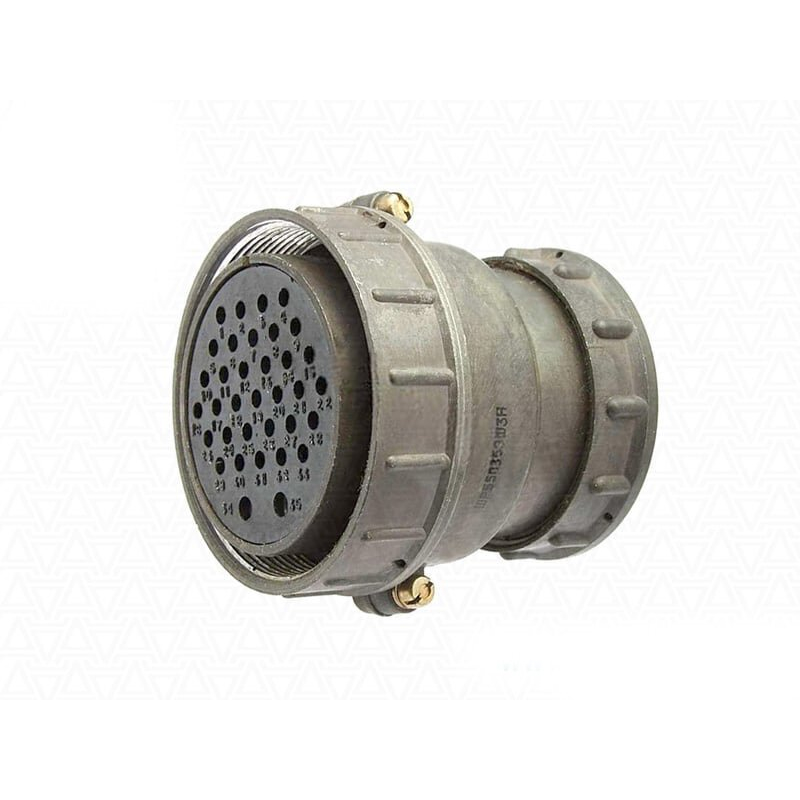

ШР55П6ЭШ6 — это кабельная розетка из серии низкочастотных цилиндрических соединителей типа ШР, предназначенная для применения в радио‑ и электроаппаратуре. Она используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) как разъёмное соединение между кабелем и приборной частью.

Розетка ШР55П6ЭШ6 служит для разъединения и соединения цепей питания, управления и сигналов в стационарной и бортовой радиоэлектронной аппаратуре. Соединитель может применяться как внутри аппаратуры, так и снаружи при дополнительной защите от пыли и влаги в климатическом исполнении УХЛ.

• ШР — тип низкочастотного цилиндрического соединителя.

• 55 — условный размер корпуса.

• П — кабельная часть с прямым патрубком.

• 6 — количество контактов.

• Э — вариант для экранированного кабеля.

• Ш6 — розетка с конкретным сочетанием и типом контактов (6 шт., часть диаметром 2,5 мм и часть 9 мм).

Разъём рассчитан для работы при напряжении постоянного тока до 850 В; максимальный рабочий ток на контактах зависит от их диаметра (например, контакты Ø 2,5 мм рассчитаны примерно на порядок десятков ампер, а Ø 9 мм — на сотни ампер, точные значения задаются по ТУ). Контакты покрыты серебром, сопротивление контакта для диаметра 2,5 мм обычно не более 1 мОм, для 9 мм — около 0,15 мОм.

Соединение розетки с вилкой — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию и надёжный контакт при многократных включениях‑отключениях. Разъём рассчитан на несколько сотен (до 500) сочленений‑расчленений, с минимальной наработкой порядка 1000 часов и сохраняемостью не менее 15 лет. Он также рассчитан на работу в условиях вибрации и ударных нагрузок, что характерно для бортовой и измерительной аппаратуры.
