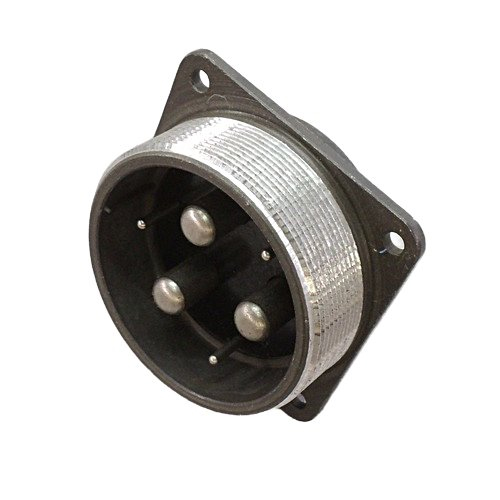

Назначение соединителя ШР55П6ЭГ6

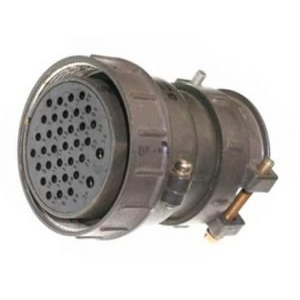

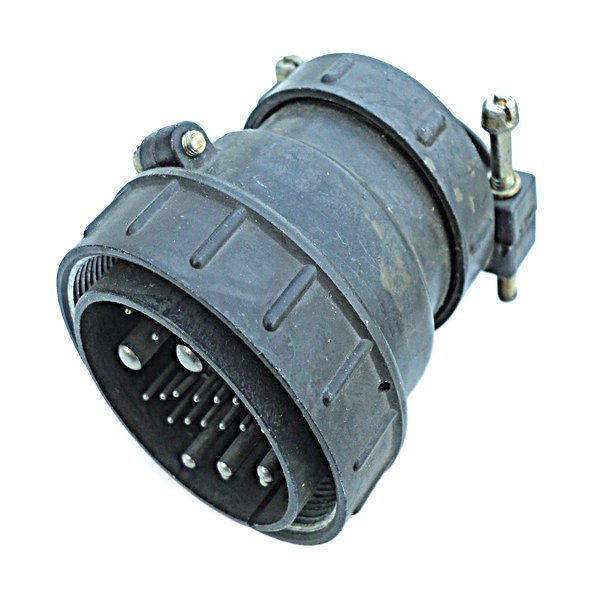

ШР55П6ЭГ6 представляет собой кабельную вилку — цилиндрический низкочастотный соединитель общего назначения с резьбовым соединением и одношпоночной поляризацией корпусов. Изделие относится к категории ШР55 и выпускается производителем Коннектор под артикулом 51849.

Основное назначение — монтаж с экранированными или неэкранированными кабелями в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В (амплитудное значение). Соединитель применяется для соединения и разъединения цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Допускается использование как для внутреннего монтажа в климатическом исполнении УХЛ, так и для наружного применения при условии защиты от пыли, воды и солнца.

Подтверждённые особенности и характеристики

Конструкция соединителя определяет его технические возможности. Ниже перечислены подтверждённые параметры изделия.

• Условный размер корпуса: 55.
• Конструкция: П — прямой патрубок.
• Число контактов: 6.
• Покрытие контактов: серебро (маркировка Э).
• Метод монтажа: пайка.
• Резьбовое соединение корпусов с одношпоночной поляризацией.
• Максимальная токовая нагрузка: 35 А для контактов диаметром 2,5 мм, до 200 А для контактов диаметром 9 мм, общая — 675 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500 циклов.
• Наработка: не менее 1000 часов.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Электрические параметры

Соединитель рассчитан на работу в цепях с напряжением до 850 В по амплитудному значению. Рабочий диапазон частот переменного тока достигает 3 МГц. Высокое сопротивление изоляции — не менее 5000 МОм — обеспечивает надёжное разделение цепей и снижает утечки, что важно при работе с сигнальными и силовыми линиями одновременно.

Токовая нагрузка зависит от типоразмера контактов: контакты диаметром 2,5 мм выдерживают до 35 А, контакты диаметром 9 мм — до 200 А. Суммарная нагрузка на соединитель достигает 675 А, что позволяет использовать его в составе силовых сборок с распределением нагрузки по нескольким контактам.

Механическая стойкость

Ресурс сочленений-расчленений составляет 500 циклов, наработка — не менее 1000 часов. Вибрационная устойчивость охватывает диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате. Такие показатели подтверждают пригодность изделия для аппаратуры, подверженной механическим воздействиям при эксплуатации и транспортировке.

Применение и монтаж

Вилка ШР55П6ЭГ6 применяется для коммутации проводов и кабелей, а также для соединения узлов и блоков в электротехнической и радиотехнической аппаратуре. Резьбовое соединение обеспечивает механическую фиксацию ответных частей, а одношпоночная поляризация исключает неправильную стыковку корпусов.

Монтаж выполняется пайкой, что требует соответствующего оснащения и квалификации исполнителя. Соединитель совместим как с экранированными, так и с неэкранированными кабелями, что расширяет область его использования — от силовых цепей до линий передачи сигналов.

1. Подготовить кабель и зачистить токопроводящие жилы под пайку.
2. Установить детали корпуса на кабель до выполнения пайки.
3. Выполнить пайку жил к контактам соединителя.
4. Собрать корпус, соблюдая одношпоночную поляризацию.
5. Затянуть резьбовое соединение при стыковке с ответной частью.

При наружной эксплуатации необходимо предусмотреть защиту от пыли, воды и солнца. В климатическом исполнении УХЛ изделие предназначено прежде всего для внутреннего монтажа.

Краткие сведения

Артикул: 51849. Категория: ШР55. Производитель: Коннектор. Год: 2019. Тип изделия — кабельная вилка с шестью контактами, прямым патрубком, серебряным покрытием контактов и пайкой в качестве метода монтажа.
