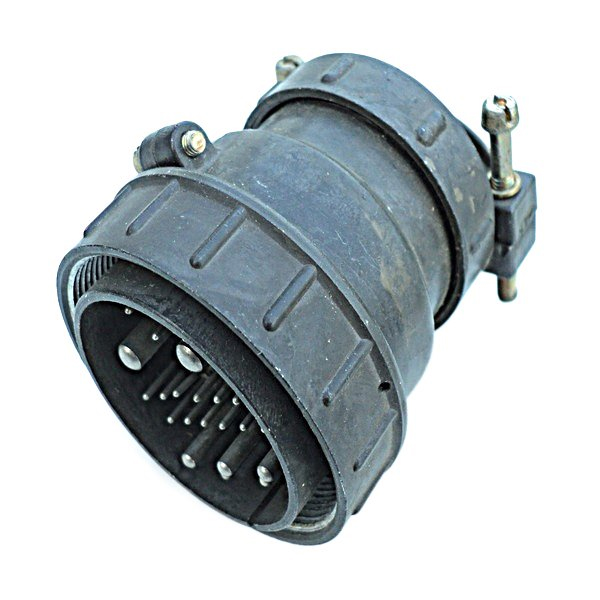

ШР55П6ЭГ6 представляет собой кабельную вилку (Н) типа ШР55 — цилиндрический низкочастотный разъём общего назначения.

Расшифровка обозначения

Это соединитель с прямым патрубком (П), рассчитанный на 6 контактов: 3 контакта диаметром 2,5 мм и 3 диаметром 9 мм, предназначенный для экранированного кабеля (Э) с серебряным покрытием контактов (Г).
Корпус условного размера 55, негерметичный, климатического исполнения УХЛ.
Используется в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Технические характеристики

Максимальная токовая нагрузка: 35 А на контакт Ø2,5 мм, 200 А на контакт Ø9 мм, общая — 675 А.
Сопротивление контакта не более 1–2 мОм (Ø2,5 мм) и 0,15–0,6 мОм (Ø9 мм); сопротивление изоляции ≥5000 МОм.
Напряжение до 850 В, срок службы: 500 сочленений-расчленений, наработка ≥1000 часов.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g).
Материал контактов — серебро или никель, монтаж — пайка, применяется в радиоэлектронной и радиотехнической аппаратуре.
