Назначение и общее описание

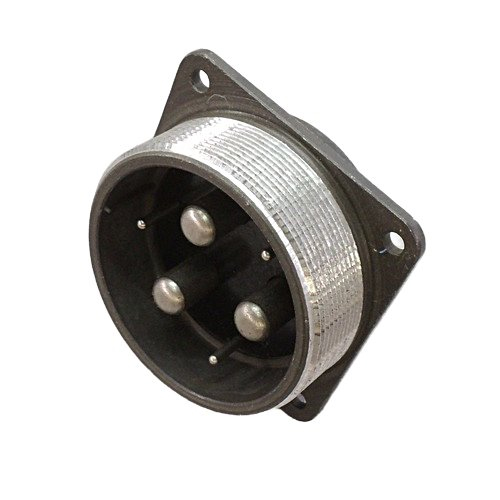

ШР55П6ЭГ6-К — кабельная вилка цилиндрического низкочастотного соединителя серии ШР55, выпускаемая заводом Элекон. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока с рабочими частотами до 3 мегагерц. Вилка применяется там, где требуется передача значительных токовых нагрузок через разъёмное соединение с сохранением стабильного контакта при интенсивных механических воздействиях.

Модель относится к негерметичному исполнению и оснащена прямым патрубком для экранированного кабеля. Соединение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация корпусов исключает неправильную стыковку. Климатическое исполнение — УХЛ, что подтверждает пригодность изделия для эксплуатации в условиях умеренного и холодного климата. Согласно данным о выпуске, партия датируется ориентировочно 2015 годом.

Конструкция и контактная система

Вилка содержит шесть контактов, различающихся по диаметру и назначению. Это решение позволяет одновременно коммутировать силовые и вспомогательные цепи в одном разъёме.

• 3 контакта диаметром 2,5 миллиметра — с покрытием серебром, в отдельных исполнениях никелем.
• 3 контакта диаметром 9 миллиметров — с покрытием серебром, в отдельных исполнениях никелем.
• Корпус негерметичного типа с прямым патрубком под экранированный кабель.
• Резьбовое соединение половин разъёма.
• Одношпоночная поляризация, предотвращающая неверное сочленение.

Такая компоновка обеспечивает механическую прочность стыка и удобство монтажа кабельных сборок, работающих в условиях вибрации и ударных нагрузок.

Технические характеристики

Основные параметры изделия определяют его применимость в высоконагруженных цепях.

• Максимальный ток на контакт диаметром 2,5 миллиметра — 35 ампер.
• Максимальный ток на контакт диаметром 9 миллиметров — 200 ампер.
• Суммарная токовая нагрузка на вилку — до 675 ампер.
• Рабочее напряжение — до 850 вольт.
• Сопротивление контакта диаметром 2,5 миллиметра — не более 1 миллиома.
• Сопротивление контакта диаметром 9 миллиметров — не более 0,15 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом.

Устойчивость к внешним воздействиям подтверждается следующими показателями: синусоидальная вибрация в диапазоне от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате, одиночный механический удар с ускорением до 5000 метров на секунду в квадрате, рабочий диапазон температур от минус 60 до плюс 110 градусов Цельсия. Ресурс по сочленениям и расчленениям — 500 циклов, наработка — не менее 1000 часов.

Область применения

Вилка ШР55П6ЭГ6-К используется во внутренних и наружных электрических системах при условии защиты от пыли и воды, поскольку её исполнение негерметично. Типовые направления эксплуатации включают электронную аппаратуру, радио- и контрольно-измерительные приборы, авиационную технику и промышленное оборудование, где требуются высоконагруженные разъёмные соединения. Сочетание крупных силовых контактов и контактов малого диаметра делает изделие удобным для сборок, в которых одновременно передаются питание и сигнальные цепи.
