Назначение соединителя ШР55П6ЭГ6

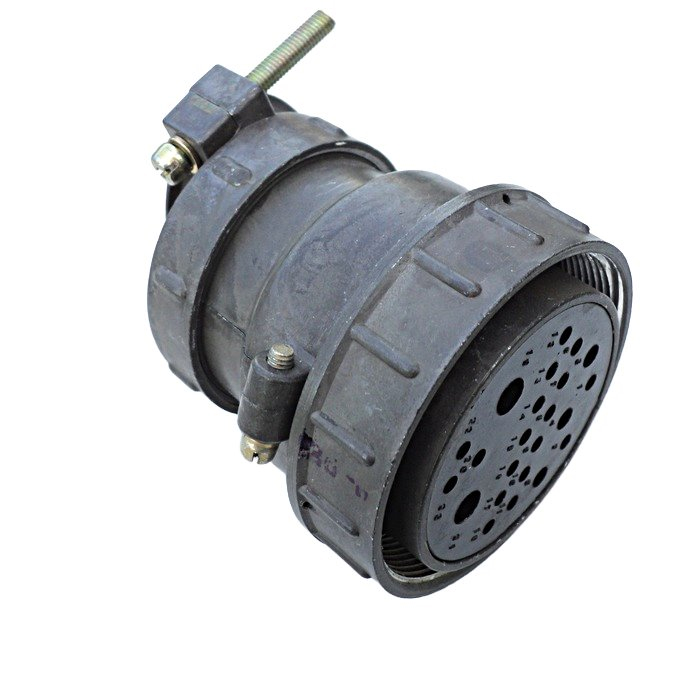

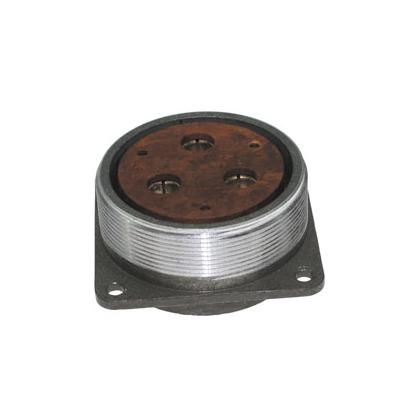

ШР55П6ЭГ6 — низкочастотный цилиндрический приборный соединитель (розетка) серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надёжное подключение и разъединение линий при высоких токовых нагрузках и повышенном напряжении.

Розетка используется в электротехнических, радиоэлектронных и контрольно-измерительных приборах, а также в промышленных установках. Соединитель относится к блочным и приборным низкочастотным разъёмам, востребованным в стационарных и передвижных электро- и радиоустройствах.

Конструктивные особенности

Серия ШР — это низкочастотные цилиндрические соединители объёмного монтажа с резьбовым соединением. Корпус и контакты обеспечивают достаточно низкое сопротивление контактирования, что особенно важно при работе с мощными цепями и короткими импульсными сигналами.

• Условный размер корпуса: 55.
• Количество контактов: 6 штук.
• Исполнение кабельной части: без патрубка — кабель подключается непосредственно к корпусу розетки.
• Тип соединения: резьбовое, объёмный монтаж.
• Герметичность: негерметичный соединитель.
• Климатическое исполнение: УХЛ — для условий умеренного и холодного климата.

Технические характеристики

Соединитель рассчитан на работу при напряжении до 850 В (амплитудное значение) в цепях постоянного и переменного тока частотой до 3 МГц.

По токовой нагрузке допускаются значительные токи. На один контакт — до примерно 35 А для меньшего диаметра контактного элемента и до сотен ампер для крупных контактов, вплоть до порядка 200 А для контактов диаметром 9 мм. Общий максимальный ток всего соединителя — до примерно 675 А.

Применение

Розетка ШР55П6ЭГ6 применяется для подключения и разъединения линий в составе электротехнического, радиоэлектронного и контрольно-измерительного оборудования. Она подходит для промышленных установок, где необходимо коммутировать мощные цепи при высоких токах и напряжениях.

1. Коммутация силовых и сигнальных линий в приборах и установках.
2. Работа в цепях постоянного и переменного тока частотой до 3 МГц.
3. Эксплуатация в условиях умеренного и холодного климата (исполнение УХЛ).
4. Применение в стационарных и передвижных электро- и радиоустройствах.

Условия эксплуатации и монтаж

Монтаж выполняется без отдельного патрубка: корпус розетки непосредственно принимает кабельную часть. Соединитель негерметичен, поэтому его следует использовать в закрытых приборных отсеках и помещениях, защищённых от прямого воздействия влаги. Климатическое исполнение УХЛ допускает работу в умеренном и холодном климате.

Благодаря низкому сопротивлению контактирования и способности выдерживать значительные токи, розетка ШР55П6ЭГ6 обеспечивает стабильное соединение в мощных цепях и при передаче коротких импульсных сигналов вплоть до единиц мегагерц.
