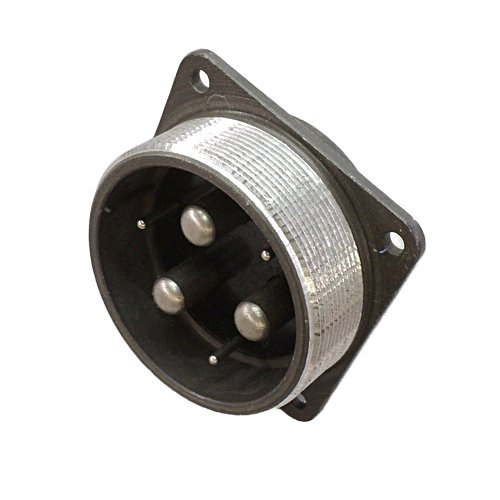

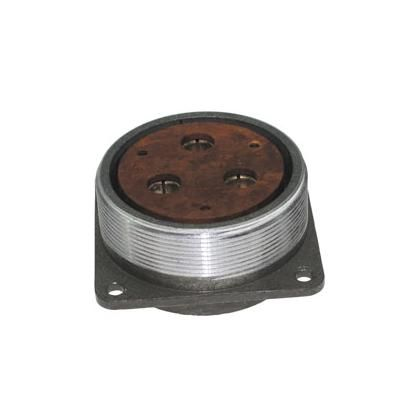

ШР55П6ЭГ6-К — это приборная розетка цилиндрического соединителя серии ШР от завода Элекон (выпуск около 2015 г.). Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в аппаратуре, работающей во внутренних и наружных условиях (при защите от пыли и влаги).
Подходит для монтажей без патрубка, с экранированными или неэкранированными кабелями, в климатическом исполнении УХЛ.

Характеристики

• Рабочий ток: постоянный и переменный (до 3 МГц), напряжение до 850 В (амплитудное).

• Количество контактов: 6 (диаметры 2,5 мм и 9 мм), ток на контакт до 35 А (для 2,5 мм) и 200 А (для 9 мм), общий ток до 675 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Сочленение: резьбовое, поляризация одношпоночная; количество соединений-расчленений — 500, наработка — 1000 ч.

• Покрытие контактов: серебро или никель, монтаж — пайка.
