Назначение

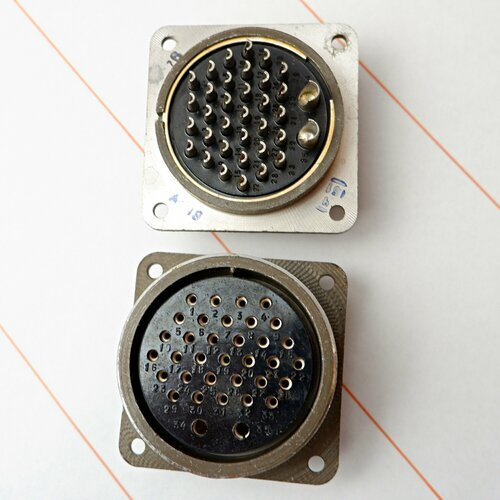

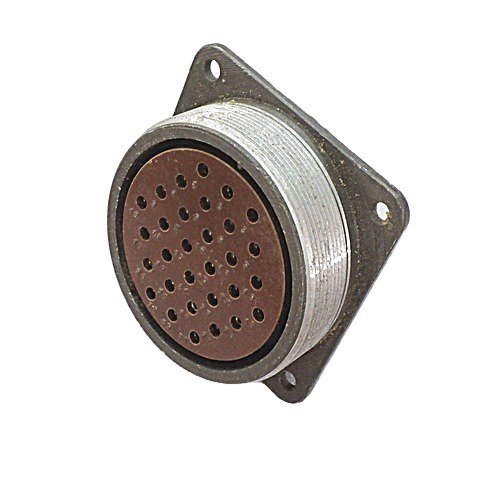

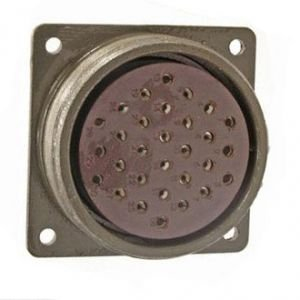

ШР55П6ЭГ6 — приборная розетка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется для надёжного соединения силовых и сигнальных цепей в составе электро- и радиоприборов.

Модель выполнена в приборном исполнении без патрубка, что позволяет устанавливать её непосредственно на корпус оборудования. Розетка негерметичная, климатическое исполнение УХЛ.

Основные технические характеристики

• Количество контактов — 6.
• Диаметры контактов — 2,5 мм (ток до 35 А на контакт) и 9 мм (ток до 200 А на контакт).
• Общая токовая нагрузка — до 675 А.
• Сопротивление контактов — не более 1 мОм для мелких контактов и не более 0,15 мОм для крупных.
• Сопротивление изоляции — не менее 5000 МОм.
• Способ монтажа — пайка.
• Тип сочленения — резьбовое, с одношпоночной поляризацией.
• Число соединений-расчленений — 500 циклов.
• Наработка — 1000 часов.
• Срок сохраняемости — 16 лет.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический).
• 55 — условный размер корпуса.
• П — приборное исполнение без патрубка.
• 6 — количество контактов.
• ЭГ6 — гайка для экранированного кабеля, вид контактов.

Область применения

ШР55П6ЭГ6 применяется в контрольно-измерительных приборах и промышленной электронике для надёжного соединения силовых и сигнальных цепей. Резьбовое сочленение с одношпоночной поляризацией обеспечивает стабильный контакт и исключает неправильное подключение.

Изделие соответствует стандартам ОСТ 01.201-91 и ГЕО.364.107 ТУ.

Комплектация и особенности исполнения

Розетка поставляется в приборном исполнении с гайкой для экранированного кабеля, что упрощает монтаж в составе экранированных кабельных сборок. Монтаж контактов выполняется пайкой.

Климатическое исполнение УХЛ определяет пригодность изделия для эксплуатации в умеренном и холодном климате. Негерметичное исполнение предполагает установку в закрытых корпусах приборов и оборудования, где исключено прямое воздействие влаги и агрессивных сред.
