Назначение

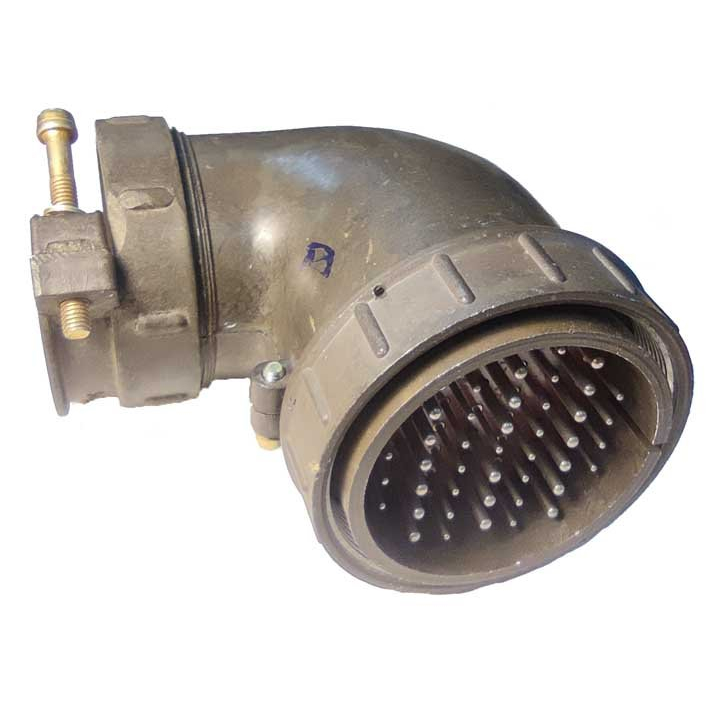

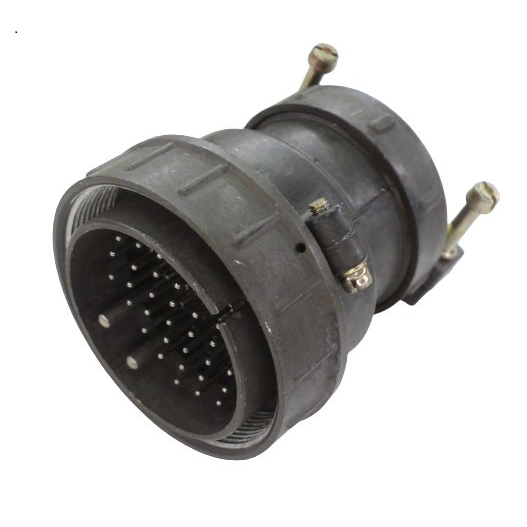

ШР55П38НГ1 вилка кабельная (артикул 10903) представляет собой электрический соединитель, предназначенный для коммутации цепей в составе радиоэлектронной аппаратуры. Изделие относится к категории ШР55 и используется как ответная часть разъемного контактного соединения при монтаже кабельных сборок. Вилка кабельная обеспечивает разъемное подключение проводников, позволяя оперативно соединять и разъединять электрические цепи без применения пайки в месте стыковки.

Соединители данного типа ориентированы на применение в оборудовании, где требуется надежный электрический контакт при умеренных токовых нагрузках. Конструкция вилки кабельной предусматривает монтаж непосредственно на кабель, что делает ее удобной для организации межблочных соединений, подключения периферийных устройств и прокладки временных или стационарных линий связи внутри корпусов аппаратуры.

Подтвержденные особенности

• Тип тока — соединитель рассчитан на работу как с постоянным, так и с переменным током.
• Максимальная рабочая частота — до 3 МГц.
• Максимальное рабочее напряжение — до 2100 В.
• Допустимая токовая нагрузка — до 10 А.
• Исполнение — вилка кабельная, ответная часть к гнезду.
• Защита от окружающей среды — отсутствует, кожух не предусмотрен.

Отсутствие дополнительной защиты от внешних воздействий означает, что соединитель не герметизирован и не предназначен для эксплуатации в условиях повышенной влажности, запыленности или агрессивных сред. Такое исполнение позволяет минимизировать габариты узла и применять изделие внутри корпусов приборов, где дополнительная защита не требуется.

Применение

ШР55П38НГ1 вилка кабельная применяется в электронике и радиотехнике для соединения отдельных блоков, модулей и кабельных трасс. Изделие востребовано при сборке измерительной аппаратуры, источников питания, лабораторных стендов и коммутационного оборудования. Благодаря диапазону рабочих частот до 3 МГц соединитель подходит для цепей, где передаются сигналы сравнительно невысокой частоты, а также для силовых линий с напряжением до 2100 В при токах до 10 А.

Вилка кабельная устанавливается на конец кабеля и сочленяется с ответным гнездом. Такое решение позволяет быстро отсоединять отдельные узлы при ремонте, тестировании или замене блоков. При выборе аналогичных разъемов рекомендуется сверяться с каталогами поставщиков радиодеталей и коннекторов, обращая внимание на соответствие типоразмера, количества контактов и электрических параметров.

Конструктивные особенности

Соединитель ШР55П38НГ1 выполнен по схеме, при которой вилка и гнездо образуют единое разъемное соединение. Вилка кабельная закрепляется на проводниках кабеля и фиксируется ответной частью после сочленения. Конструкция не включает защитный кожух, что упрощает монтаж и уменьшает внешние размеры узла. При этом следует учитывать, что открытое исполнение требует аккуратного обращения и защиты контактов от случайных механических повреждений и загрязнений при хранении и транспортировке.

Изделие поставляется как отдельная позиция с артикулом 10903. Производитель не указан, поэтому для уточнения гарантийных обязательств, страны производства и сертификатов соответствия необходимо обращаться к данным поставщика. Комплектация ограничена самой вилкой кабельной, дополнительные элементы в описании не заявлены.
