Назначение и область применения

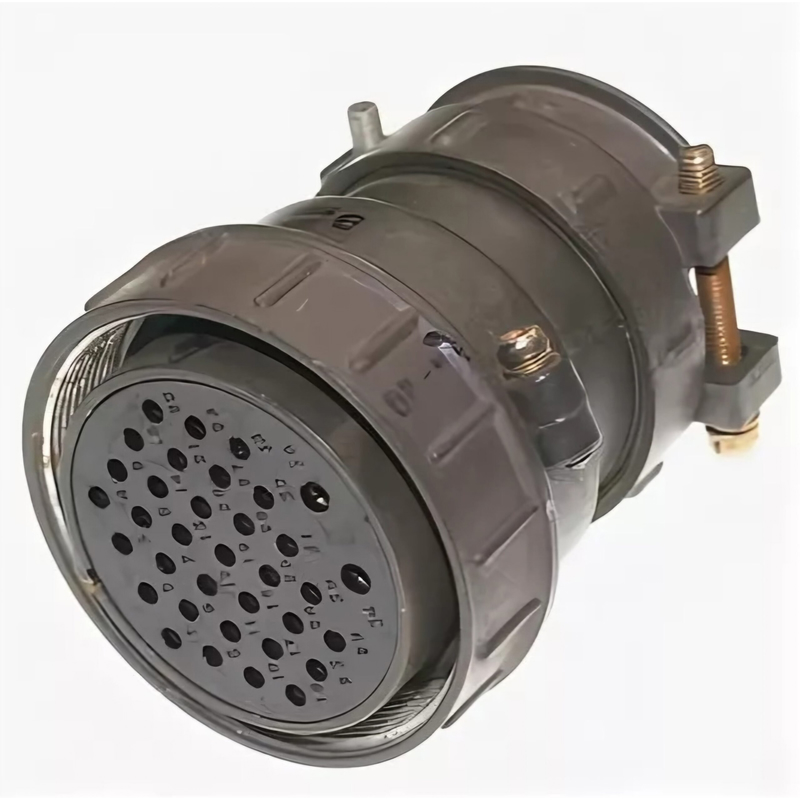

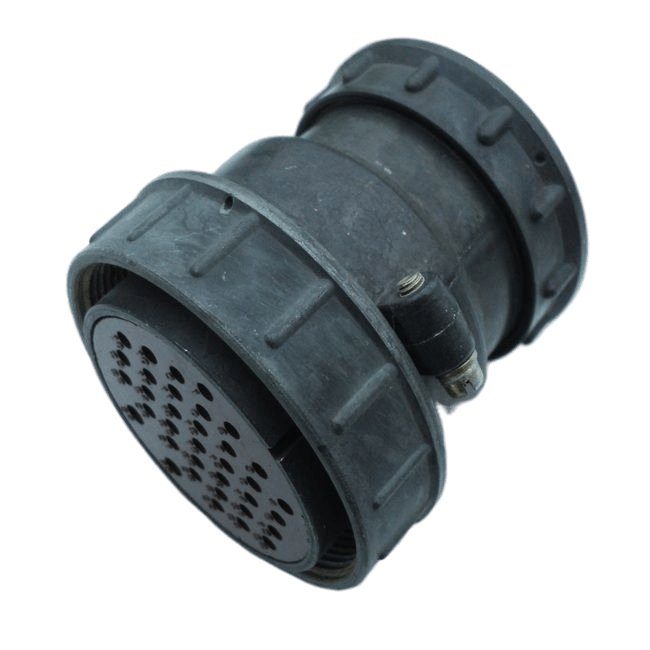

ШР55П35НШ3 — это кабельная розетка серии ШР55, предназначенная для электрического соединения проводов в цепях постоянного и переменного тока частотой до 3 МГц. Розетка применяется в промышленных и бытовых приложениях, где требуется надёжное и разъёмное соединение проводников, в том числе при необходимости частой коммутации или замены кабельных сборок.

Конструкция с блочным (приборным) корпусом позволяет использовать изделие для монтажа как с экранированными, так и с неэкранированными кабелями. Соединение выполняется с помощью резьбового патрубка, что обеспечивает механическую фиксацию и стабильность контакта в условиях эксплуатации.

Подтверждённые технические характеристики

Ниже перечислены характеристики, указанные для данной модели ШР55П35НШ3, с учётом исполнения с приёмкой «5».

• Условный размер соединителя: 55.
• Количество контактов: 35.
• Диаметр контактов: 1,5 мм для 33 контактов и 3,5 мм для 2 контактов.
• Рабочее напряжение: до 850 В.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 110 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм.
• Приёмка: «5».

Указанные параметры определяют допустимые электрические и климатические условия эксплуатации. Диапазон рабочих температур делает розетку пригодной для применения в условиях как низких, так и повышенных температур окружающей среды.

Конструкция и особенности исполнения

Розетка имеет блочный (приборный) корпус и резьбовой патрубок для присоединения кабеля. Такое исполнение обеспечивает удобство монтажа и надёжное удержание кабельной части при механических нагрузках. Наличие контактов двух типоразмеров — 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм — позволяет использовать изделие в цепях с различной токовой нагрузкой в рамках одной соединительной сборки.

Исполнение с приёмкой «5» подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции. Розетка совместима с ответными частями соединителей ШР55 соответствующего условного размера и количества контактов.

Порядок применения

1. Проверить соответствие числа и диаметра контактов розетки параметрам подключаемого кабеля и ответной части соединителя.
2. Подготовить кабель к монтажу с учётом типа исполнения — экранированного или неэкранированного.
3. Закрепить кабель в резьбовом патрубке, обеспечив надёжную механическую фиксацию.
4. Выполнить соединение с ответной частью и проверить надёжность контакта.
5. Эксплуатировать изделие в пределах рабочего напряжения до 850 В и температуры от минус 60 до плюс 110 градусов Цельсия.

Соблюдение указанных условий эксплуатации и правильный монтаж обеспечивают стабильную работу соединения в электрических цепях.
