Назначение и область применения

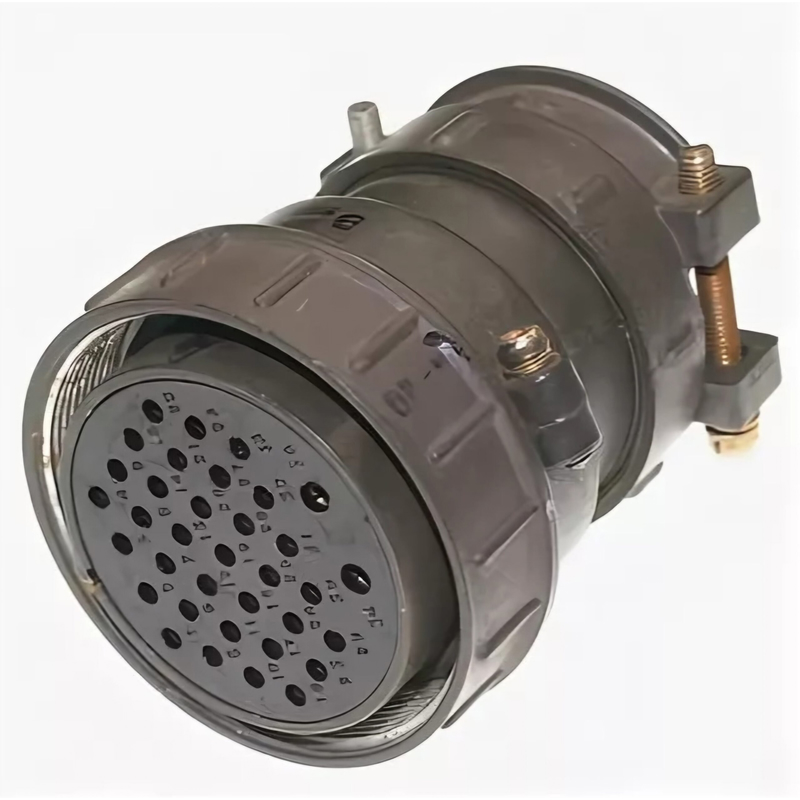

ШР55П35НШ3 (артикул 51834) — кабельная розетка цилиндрического низкочастотного соединителя серии ШР55. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется совместно с неэкранированным кабелем и относится к классу негерметичных соединителей, поэтому её использование предполагается в составе аппаратуры, где не требуется полная герметизация стыка.

Поскольку розетка является ответной частью разъёма, она устанавливается на кабеле и образует электрическое соединение с блочной вилкой. Такое решение типично для силовых и сигнальных цепей приборов, пультов и блоков, где требуется передача значительных токов при сравнительно небольшом числе сочленений за срок службы.

Маркировка и конструктивные особенности

Обозначение ШР55П35НШ3 несёт информацию о типе и исполнении изделия. Буква «Н» в маркировке указывает на никелевое покрытие контактов. Корпус розетки имеет прямой патрубок для ввода кабеля, резьбовое соединение с ответной частью и одношпоночную поляризацию, которая исключает неправильную стыковку.

• Тип изделия: кабельная розетка цилиндрического низкочастотного соединителя серии ШР55.
• Количество контактов: 35.
• Покрытие контактов: никель.
• Ввод кабеля: прямой патрубок, кабель неэкранированный.
• Фиксация: резьбовое соединение, одношпоночная поляризация.
• Герметичность: негерметичное исполнение.
• Масса: около 310 г.

Электрические характеристики

Контактная система розетки неоднородна по составу, что позволяет подключать цепи с разной токовой нагрузкой. Основную часть составляют 33 контакта диаметром 1,5 мм, рассчитанные на ток до 20 А на контакт. Дополнительно предусмотрены 2 контакта диаметром 3,5 мм с допустимым током до 40 А на контакт. Суммарная нагрузка по всем контактам достигает 344 А.

Рабочее напряжение составляет до 850 В для постоянного тока и для переменного тока частотой до 3 МГц. Сопротивление контакта находится в пределах не более 0,75–2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Указанные параметры определяют применимость розетки в цепях питания и в цепях передачи сигналов в пределах оговорённого частотного диапазона.

Условия эксплуатации и совместимость

Розетка выполнена в климатическом исполнении УХЛ и выдерживает вибрационные нагрузки с частотой до 5000 Гц при ускорении 300 м/с². Ресурс сочленений составляет до 500 циклов соединений, что соответствует применению в аппаратуре с редкими коммутациями.

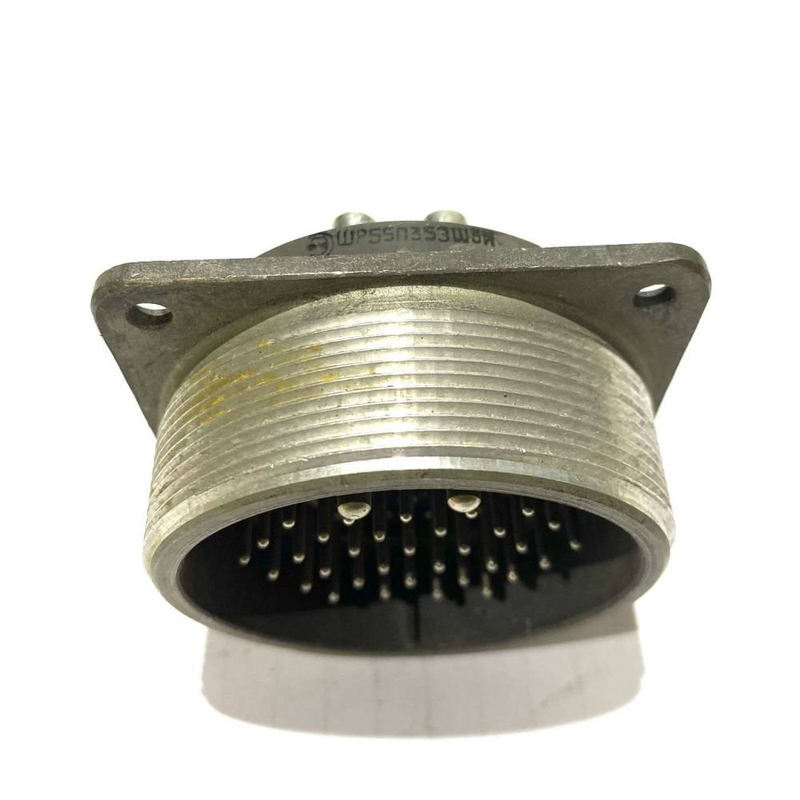

Сочленение выполняется с блочными вилками серии ШР55, в частности с ШР55П35ЭШ3. При подборе ответной части следует учитывать число и диаметры контактов, тип покрытия и способ монтажа, чтобы обеспечить полное соответствие разъёма.

На изображении товара приведены технические чертежи розетки ШР55П35НШ3 с размерами и видом, необходимым для монтажа. Эти материалы помогают при проектировании электрических схем, компоновке блоков и подготовке посадочных мест под установку соединителя.
