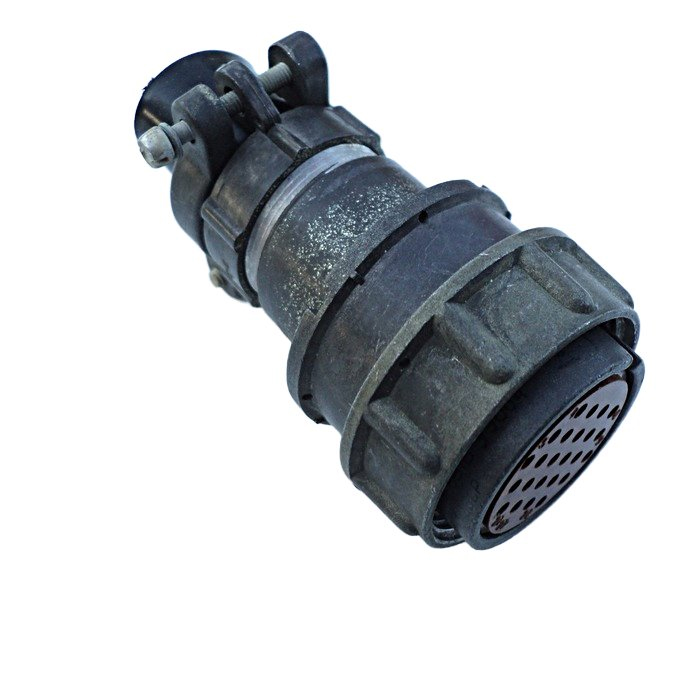

ШР55П35НШ3 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей.

Розетка используется в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Она подходит для монтажа с неэкранированным кабелем, имеет прямой патрубок и резьбовое сочленение с одношпоночной поляризацией корпусов.

Изображение показывает технические чертежи розетки с размерами и видом для низковольтных силовых кабелей.

Обозначение расшифровывается как: ШР — тип, 55 — размер корпуса, П — прямой патрубок (для кабельной части), 35 — количество контактов, НШ — покрытие контактов (никель/серебро), 3 — вариант исполнения. Состоит из вилки и розетки, выпускается в климатическом исполнении УХЛ для внутреннего и наружного монтажа (с защитой).

• Количество контактов: 35 (33 шт. диаметром 1,5 мм, 2 шт. диаметром 3,5 мм).

• Максимальная токовая нагрузка: 20 А на контакт 1,5 мм, 40–50 А на 3,5 мм; суммарно до 344 А.

• Сопротивление контакта: не более 2,5 мОм (1,5 мм), 0,75 мОм (3,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Вибрация: синусоидальная, 1–5000 Гц.

Соответствует ТУ ГЕ0.364.108ТУ или НКЦС.434410.504ТУ.
