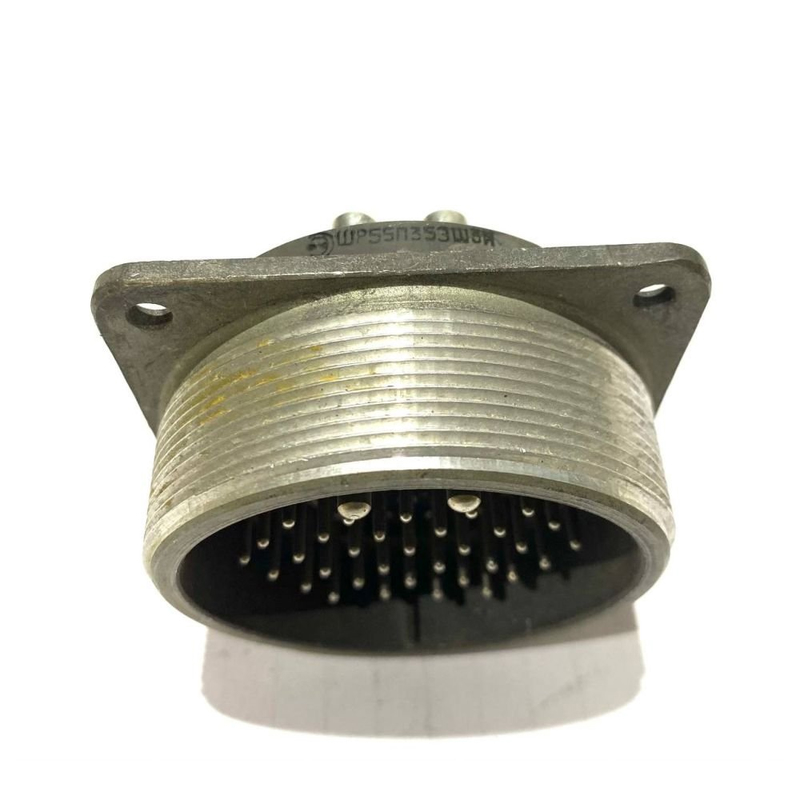

Назначение соединителя ШР55П35НШ3

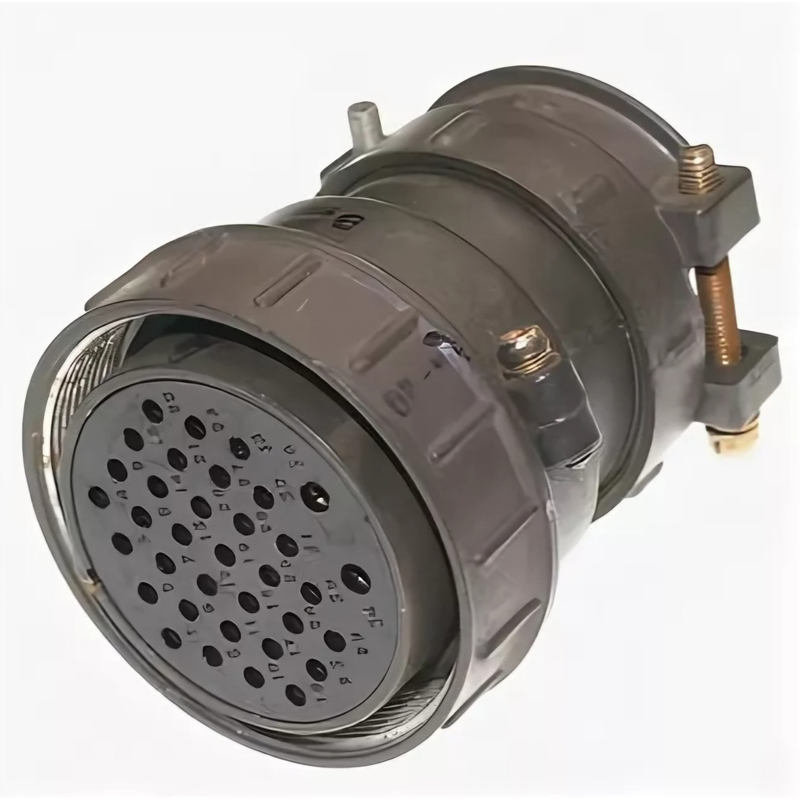

Соединители ШР55П35НШ3 представляют собой кабельные розетки цилиндрического типа, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Данные изделия относятся к категории низкочастотных соединителей общего назначения и широко применяются в радиоэлектронной и радиотехнической аппаратуре.

Конструктивное исполнение предусматривает наличие прямого патрубка, что обеспечивает удобство кабельного монтажа. Метод электрического соединения контактов — пайка. Сочленение соединителей осуществляется резьбовое, с одношпоночной поляризацией корпуса, что исключает неправильное подключение при сборке разъёмных соединений.

Приёмка изделия — «5», что соответствует повышенным требованиям к контролю качества и приёмочным испытаниям.

Подтверждённые технические особенности

Габариты и контактная система

Условный размер корпуса соединителя — 55. Общее количество контактов составляет 35, из них:

• 33 контакта диаметром 1,5 мм;
• 2 контакта диаметром 3,5 мм.

Покрытие контактов выполняется серебром или никелем, что обеспечивает стабильные контактные характеристики и устойчивость к окислению.

Электрические параметры

Максимальная токовая нагрузка распределена по контактам в зависимости от их диаметра:

• для контактов диаметром 1,5 мм — до 20 А (в некоторых источниках указано до 7 А);
• для контактов диаметром 3,5 мм — до 40 А (в некоторых источниках указано до 35 А или 50 А).

Сопротивление контактов составляет:

• для контактов диаметром 1,5 мм — не более 2,5 мОм;
• для контактов диаметром 3,5 мм — не более 0,75 мОм.

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Климатическое исполнение и условия эксплуатации

Климатическое исполнение соединителя — УХЛ. Изделие рассчитано на эксплуатацию при температуре окружающей среды от -60°C до +60°C. Соединитель устойчив к синусоидальной вибрации в диапазоне от 1 Гц до 5000 Гц с ускорением до 300 м/с².

Применение

Соединители ШР55П35НШ3 применяются в радиоэлектронной и радиотехнической аппаратуре для обеспечения разъёмных соединений в цепях постоянного и переменного тока. Наличие 35 контактов с разными диаметрами позволяет одновременно коммутировать как слаботочные сигнальные линии, так и цепи с повышенной токовой нагрузкой.

Резьбовое сочленение с одношпоночной поляризацией корпуса обеспечивает надёжную фиксацию и защиту от самоотвинчивания в условиях вибрационных нагрузок. Это делает соединитель пригодным для использования в аппаратуре, эксплуатируемой в условиях повышенной механической нагрузки.

Соединители данного типа подходят для монтажа с экранированием. Монтаж контактов методом пайки обеспечивает стабильный электрический контакт и применяется при сборке кабельных жгутов и межблочных соединений в стационарной и мобильной радиоэлектронной аппаратуре.
