Назначение

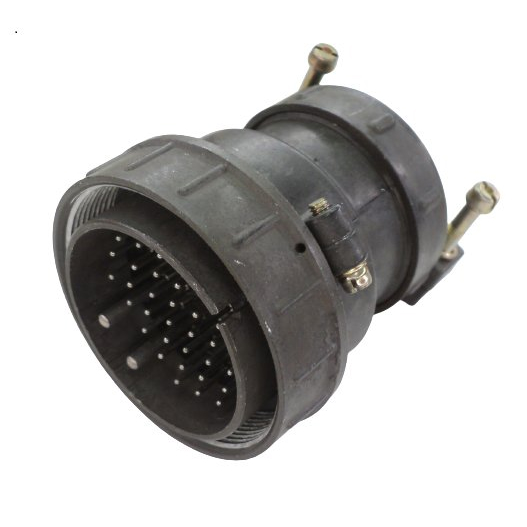

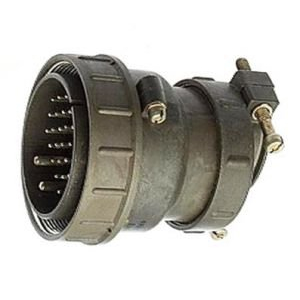

Вилка кабельная ШР55П35НГ3Н (артикул 10873) — это цилиндрический низкочастотный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Изделие относится к соединителям типа ШР55 и представляет собой кабельную часть разъёмного соединения, которая работает в паре с розеткой. В зависимости от исполнения ответные части могут быть блочными (приборными) или кабельными.

Основное назначение вилки — обеспечение электрического соединения кабеля с ответной розеткой в составе низкочастотных цепей. Конструкция рассчитана на коммутацию цепей с заданными токовыми нагрузками и допускает многократное сочленение и расчленение.

Технические характеристики

Подтверждённые параметры соединителя:

• Количество контактов: 35, из них 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и 0,75 мОм для контактов диаметром 3,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: 20 А для контактов диаметром 1,5 мм и 50 А для контактов диаметром 3,5 мм.
• Общая максимальная токовая нагрузка: не более 344 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Устойчивость к синусоидальной вибрации: диапазон частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате, что соответствует 30 g.
• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ.
• Материал контактов: серебро или никель.

Конструктивные особенности

Вилка и ответная розетка могут иметь прямой или угловой патрубок. Вид гайки патрубка Н предназначен для неэкранированного кабеля. Согласно данным каталога, покрытие контактов — никель, что соответствует наличию буквы Н в обозначении изделия.

Соединитель выполнен в негерметичном исполнении. Контакты рассчитаны на указанные выше токовые нагрузки и значения переходного сопротивления. Конструкция предусматривает многократное сочленение и расчленение — до 500 циклов.

Применение и условия эксплуатации

Вилка кабельная ШР55П35НГ3Н применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Изделие подходит для внутреннего и наружного применения. Климатическое исполнение — УХЛ.

Соединитель устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g). Минимальная наработка составляет 1000 часов, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
