Назначение соединителя ШР55П35НГ3Н

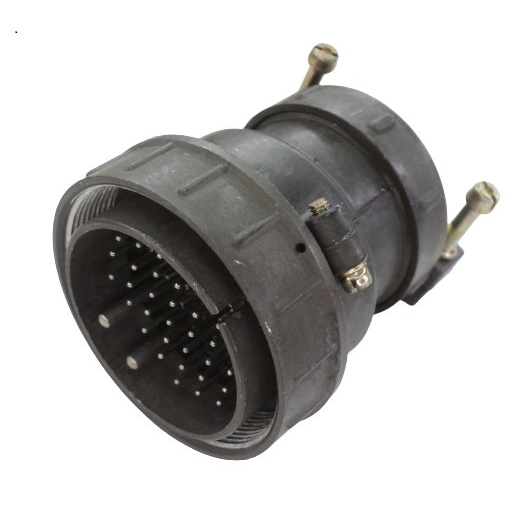

ШР55П35НГ3Н — это кабельная вилка из серии низкочастотных цилиндрических соединителей ШР55, предназначенная для надёжного подключения в электрических цепях. Изделие применяется для коммутации постоянного и переменного тока с частотой до 3 МГц при амплитуде напряжения до 850 В. Вилка рассчитана на работу с неэкранированным кабелем и допускает как внутренний, так и наружный монтаж в климатическом исполнении УХЛ при условии защиты от пыли и влаги.

Соединители серии ШР55 традиционно востребованы в промышленной автоматике, приборостроении, измерительной технике и других областях, где требуется компактное и механически прочное разъёмное соединение с большим числом контактов. Кабельное исполнение вилки означает, что подключение выполняется к кабелю через прямой патрубок, обеспечивающий удобную разделку и фиксацию проводов.

Конструктивные особенности

Вилка имеет прямой патрубок с гайкой. В обозначении типа отражены её конструктивные признаки: наличие прямого патрубка для кабельного монтажа, никелевое покрытие контактов и нормальные габариты корпуса. Контактная система состоит из 35 контактов:

• 33 контакта диаметром 1,5 мм;
• 2 контакта диаметром 3,5 мм.

Контакты выполняются с серебряным или никелевым покрытием, что повышает надёжность соединения и стабильность переходного сопротивления. Механическая фиксация ответной части обеспечивается гайкой, а прямой патрубок упрощает ввод и закрепление неэкранированного кабеля.

Технические характеристики

Изделие сохраняет работоспособность в широком диапазоне условий эксплуатации. Рабочая температура составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Минимальная наработка — 1000 часов, а ресурс сочленения-расчленения — 500 циклов.

Соединитель выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также удары и пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Изделие соответствует требованиям ТУ НКЦС.434410.504ТУ или аналогичных стандартов.

Применение и условия эксплуатации

Вилка ШР55П35НГ3Н применяется в составе кабельных сборок и жгутов для передачи электрических сигналов и питания между блоками и устройствами. Благодаря 35 контактам она подходит для цепей, где требуется одновременная коммутация нескольких линий, включая силовые и сигнальные. Климатическое исполнение УХЛ допускает эксплуатацию как внутри помещений, так и на открытом воздухе при наличии защиты от прямого воздействия пыли и влаги.

Для корректной работы важно соблюдать условия монтажа: использовать неэкранированный кабель, обеспечивать надёжную заделку проводов в патрубке и герметизацию соединения при наружной установке. Соблюдение этих требований позволяет реализовать заявленные характеристики по виброустойчивости, диапазону температур и ресурсу.

Данные о приёмке и годе выпуска

В карточке товара указаны сведения о приёмке: «1», а также год выпуска 88-89. Эти данные относятся к партии изделий и подтверждают, что продукция прошла установленную приёмку. Производитель в предоставленных данных не указан, поэтому в описании он не приводится.

Артикул изделия — 41370, категория — ШР55. Краткое описание из каталога — кабельная. Вилка предназначена для применения в составе низкочастотных цилиндрических соединителей серии ШР55 и может использоваться как самостоятельное изделие при сборке кабельных соединений.
