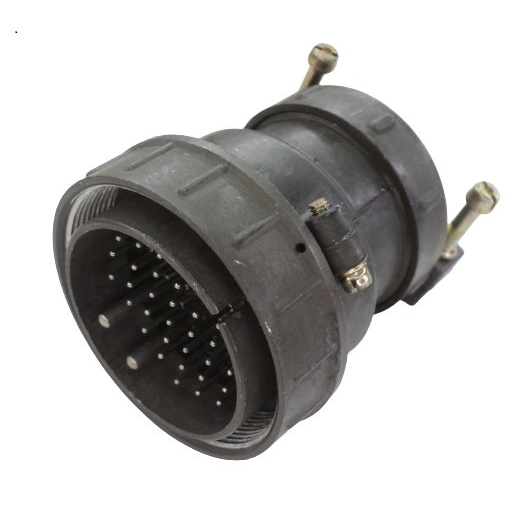

ШР55П35НГ3 — это кабельная вилка из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока (до 3 МГц).

Основные характеристики

Вилка имеет 35 контактов: 33 штыревых круглых контакта диаметром 1,5 мм (рабочий ток до 7 А) и 2 контакта диаметром 3,5 мм (рабочий ток до 35 А). Максимальное рабочее напряжение — до 850 В, сопротивление контактов — не более 2,5 мОм для 1,5 мм и 0,75 мОм для 3,5 мм.

Корпус выполнен из алюминиевого сплава с оксидированием (серый цвет), диаметром 67,5 мм и длиной 68,1 мм, с прямым патрубком (П) и гайкой для неэкранированного кабеля (НГ). Монтаж электрический — пайка, механический — объемный, поляризация — одношпоночная.

Условия эксплуатации

Климатическое исполнение УХЛ, рабочая температура от -60 до +60 °С, влажность до 98% при +25 °С, давление от 1,33·10⁻⁴ до 50,6·10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы до 170 дБ, удары до 500 g, ресурс — 500 сочленений, наработка — 1000 часов.

Соответствует НКЦС.434410.111 ТУ, взаимосочленяется с блочными розетками типа 2РТТ или 2РТ-А.

Изображение показывает технический чертёж вилки с габаритными размерами (L=82,7 мм, D=67,5 мм и др.), вид сбоку и спереди.
