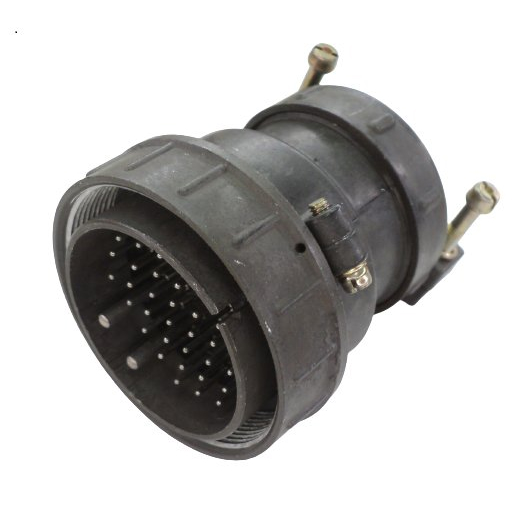

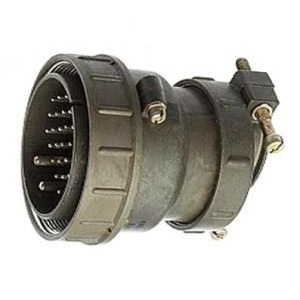

ШР55П35НГ3 ВИЛКИ КАБЕЛЬНЫЕ «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

шр55п35нг3 вилка кабельная (5)

ШР55П35НГ3 — это кабельная вилка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она используется в радиоэлектронной и радиотехнической аппаратуре и представляет собой цилиндрический соединитель с резьбовым соединением.

Технические характеристики

Рабочий ток :
- Для контактов диаметром 1,5 мм — до 7 А.
- Для контактов диаметром 3,5 мм — до 35 А.
Максимальное рабочее напряжение : не более 850 В (амплитудное значение).
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
Диаметр контактов : 1,5 мм и 3,5 мм.
Количество контактов : 35.
Сопротивление контактов :
- Для диаметра 1,5 мм — не более 2,5 мОм.
- Для диаметра 3,5 мм — не более 0,75 мОм.
Габаритные размеры : 67,5 ? 75,1 ? 82,7 мм.

Условия эксплуатации

Температура окружающего воздуха : от -60° С до +60° С.
Смена температур : от +110° С до -60° С.
Атмосферное давление : работа при пониженном давлении до $1.3imes 10^{-4}ext{ }$ 1.3 ? 1 0 ? 4 (10^-6 мм рт. ст.).
Вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до $300ext{ }^2$ 300 2 .
Удары : одиночные — до $5000ext{ }^2$ 5000 2, многократные — до $350ext{ }^2$ 350 2 .

Структура обозначения

Обозначение ШР55П35НГ3 расшифровывается следующим образом:

ШР — тип соединителя.
55 — условный размер корпуса.
П — соединитель с прямым патрубком.
35 — количество контактов.
Н — гайка для неэкранированного кабеля.
Г — тип соединителя вилка .
3 — сочетание контактов.

Эта вилка широко применяется для соединения и разъединения электрических цепей в различных устройствах и системах.

Описание

Назначение

ШР55П35НГ3 — кабельная вилка (розетка кабельная) цилиндрического типа с резьбовым соединением, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, в том числе в составе различных устройств и систем. Артикул — 10871, категория — ШР55.

Расшифровка обозначения

Структура условного обозначения ШР55П35НГ3 позволяет однозначно определить исполнение соединителя:

ШР — тип соединителя;
55 — условный размер корпуса;
П — соединитель с прямым патрубком;
35 — количество контактов;
Н — гайка для неэкранированного кабеля;
Г — тип соединителя: вилка;
3 — сочетание контактов.

Маркировка «5» в наименовании и характеристика «Приемка: 5» относятся к приёмке изделия по соответствующей категории.

Технические характеристики

Ниже приведены подтверждённые параметры вилки ШР55П35НГ3:

Рабочий ток: для контактов диаметром 1,5 мм — до 7 А; для контактов диаметром 3,5 мм — до 35 А.
Максимальное рабочее напряжение: не более 850 В (амплитудное значение).
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Диаметр контактов: 1,5 мм и 3,5 мм.
Количество контактов: 35.
Сопротивление контактов: для диаметра 1,5 мм — не более 2,5 мОм; для диаметра 3,5 мм — не более 0,75 мОм.
Габаритные размеры: 67,5 мм на 75,1 мм на 82,7 мм.

Условия эксплуатации

Вилка рассчитана на работу в жёстких климатических и механических условиях:

Температура окружающего воздуха: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
Смена температур: от плюс 110 градусов Цельсия до минус 60 градусов Цельсия.
Атмосферное давление: работа при пониженном давлении вплоть до 1,3 умножить на 10 в минус четвёртой степени миллиметра ртутного столба.
Вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
Удары: одиночные — до 5000 метров на секунду в квадрате, многократные — до 350 метров на секунду в квадрате.

Применение

ШР55П35НГ3 применяется для электрического соединения и разъединения цепей в радиоэлектронной и радиотехнической аппаратуре, где требуются вибро- и ударопрочные цилиндрические соединители с резьбовым креплением. Наличие контактов двух диаметров (1,5 мм и 3,5 мм) позволяет использовать изделие в цепях с различной токовой нагрузкой, а прочная фиксация резьбовым соединением обеспечивает сохранение электрического контакта при вибрации и ударах. Число контактов — 35 — даёт возможность передавать большое количество сигналов и питающих цепей через один разъём.
