Назначение изделия

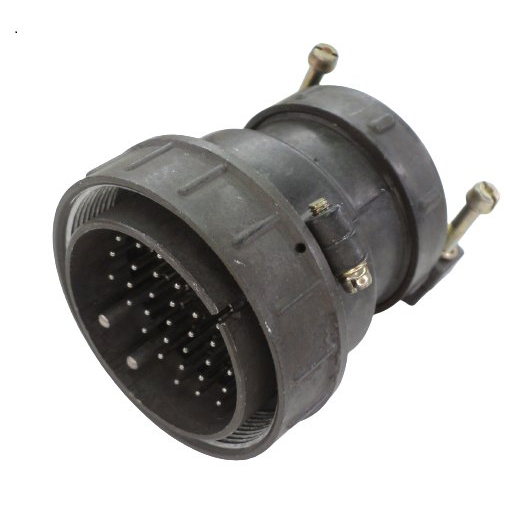

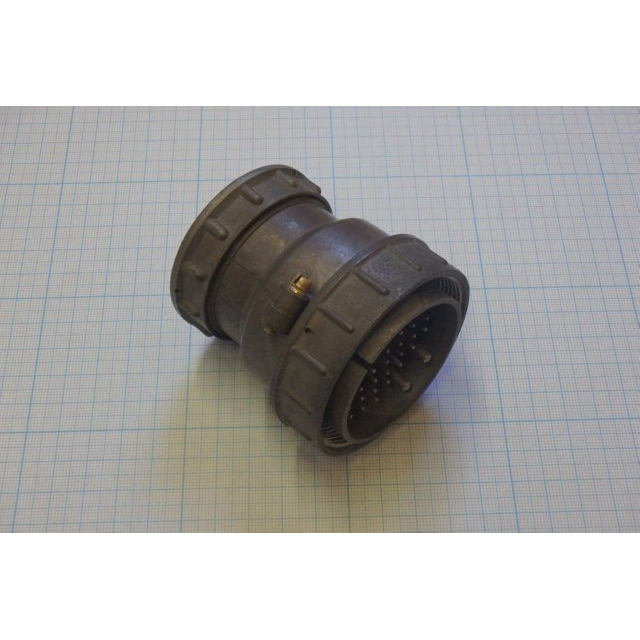

ШР55П35НГ3 представляет собой вилку кабельного соединителя цилиндрического типа из серии ШР. Изделие предназначено для обеспечения надёжного электрического соединения в цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В. Такие соединители применяются в промышленных системах, где требуется стабильная передача сигнала и питания между блоками, шкафами и кабельными линиями.

Вилка является ответной частью соединителя и работает в паре с розеткой соответствующего типоразмера. Конструкция рассчитана на эксплуатацию в составе экранированных и неэкранированных кабельных сборок, что делает её пригодной для использования в условиях повышенных требований к электромагнитной совместимости.

Подтверждённые особенности конструкции

Соединитель выполнен негерметичным, климатического исполнения УХЛ. Условный размер корпуса составляет 55, а общее число контактов — 35. Из них 33 контакта имеют диаметр 1,5 мм и рассчитаны на ток до 20 А, а 2 контакта диаметром 3,5 мм предназначены для более высоких токовых нагрузок.

Монтаж изделия может осуществляться пайкой или объёмным способом. Вид сочленения — резьбовой, с одношпоночной поляризацией, что исключает неправильное подключение. Предусмотрены варианты исполнения с прямым или угловым патрубком для удобства прокладки кабеля в стеснённых условиях.

• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия.
• Срок службы: до 15 лет хранения и 1000 часов наработки.
• Максимальный ток на контакт: до 200 А.
• Сопротивление контактов диаметром 3,5 мм: 0,75 МОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Покрытие контактов: серебро или никель.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Оно выдерживает одиночные удары с ускорением до 5000 метров на секунду в квадрате, а также пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Эти параметры подтверждают пригодность вилки для эксплуатации в жёстких условиях промышленной среды.

Применение и совместимость

ШР55П35НГ3 востребована в промышленных системах управления, связи и энергетики, где необходима коммутация цепей с частотой до 3 МГц и напряжением до 850 В. Благодаря наличию контактов двух типоразмеров изделие позволяет одновременно передавать силовые и сигнальные линии в рамках одного соединения.

Вилка подходит для использования с экранированными и неэкранированными кабелями. Резьбовое сочленение с одношпоночной поляризацией обеспечивает механическую прочность и предотвращает ошибки при сборке. Комплектация и страна производства в предоставленных данных не указаны. Артикул изделия — 80007.
