Назначение и область применения

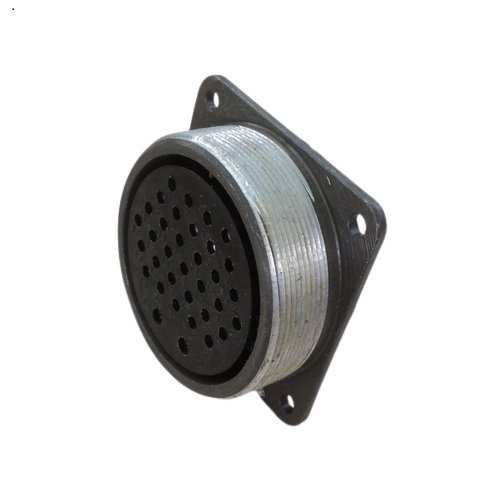

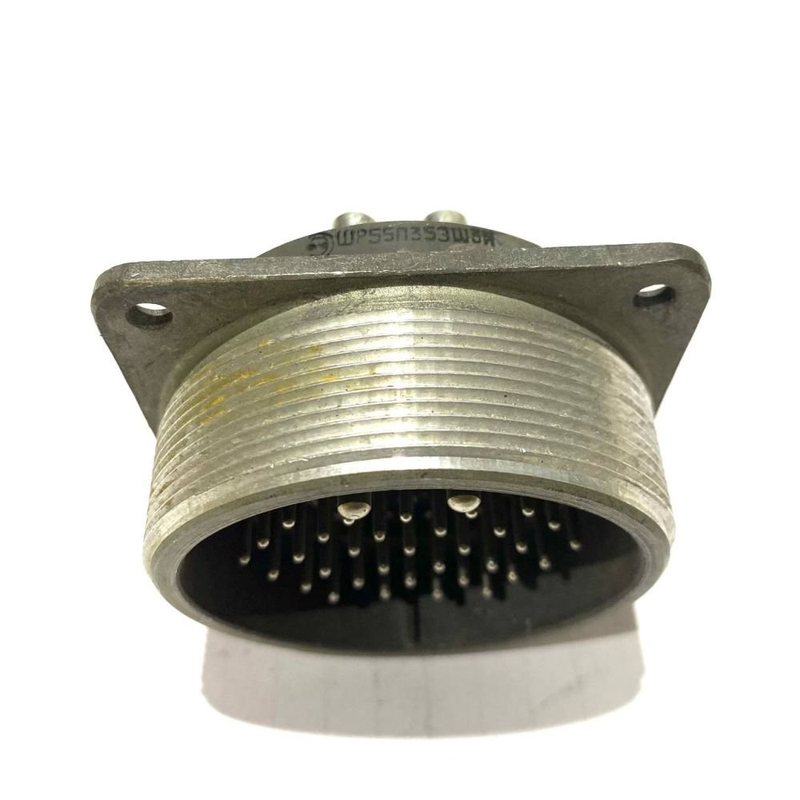

ШР55П35НГ3 — кабельная вилка низкочастотного цилиндрического соединителя типа ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Вилка применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Допускается использование с экранированными и неэкранированными кабелями, что определяет применимость в промышленных и научных устройствах.

Категория товара — ШР55. Артикул — 51833. В характеристиках товара указан год: 2011.

Технические характеристики

Основные параметры соединителя:

• Тип соединителя: ШР — низкочастотный цилиндрический.
• Условный размер корпуса: 55.
• Количество контактов: 35.
• Рабочий ток на контакт диаметром 1,5 мм: до 7 А.
• Рабочий ток на контакт диаметром 3,5 мм: до 35 А.
• Максимальное рабочее напряжение: не более 850 В (амплитудное значение).
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм.
• Сопротивление контактов диаметром 3,5 мм: не более 0,75 мОм.

Электрические параметры

Вилка рассчитана на токовые нагрузки, зависящие от диаметра контакта. Для контактов диаметром 1,5 мм рабочий ток составляет до 7 А, для контактов диаметром 3,5 мм — до 35 А. Максимальное рабочее напряжение не превышает 850 В по амплитудному значению. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Сопротивление контактов нормируется: не более 2,5 мОм для диаметра 1,5 мм и не более 0,75 мОм для диаметра 3,5 мм.

Конструкция и подключение

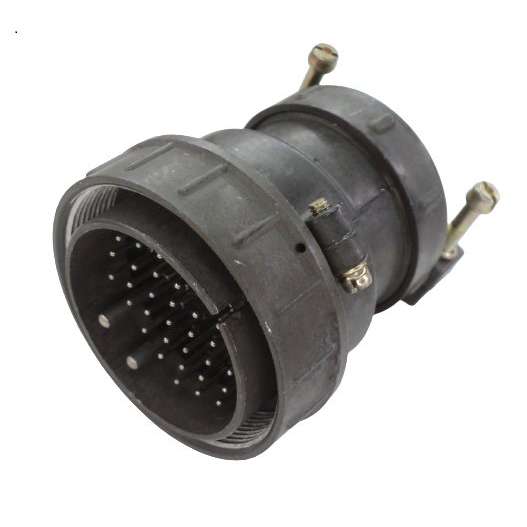

Вилка ШР55П35НГ3 состоит из двух частей: кабельной и блочной. Конструкция включает прямой патрубок и гайку для неэкранированного кабеля. Соединение выполняется резьбовым способом, что позволяет сочленять и расчленять вилку с ответной частью.

Изделие подходит для кабелей как экранированного, так и неэкранированного исполнения. Прямой патрубок и гайка упрощают монтаж кабеля. Вилка предназначена для работы в цепях с частотой до 3 МГц.

Условия эксплуатации и ресурс

Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Минимальная наработка составляет 1000 часов. Срок сохраняемости — 15 лет. Указанные параметры относятся к нормальным климатическим условиям, если не оговорено иное.

Вилка ШР55П35НГ3 применяется для соединения и разъединения электрических цепей в различных устройствах электроники и радиоаппаратуры. Она может использоваться с экранированными или неэкранированными кабелями, что расширяет область применения.
