Назначение и область применения

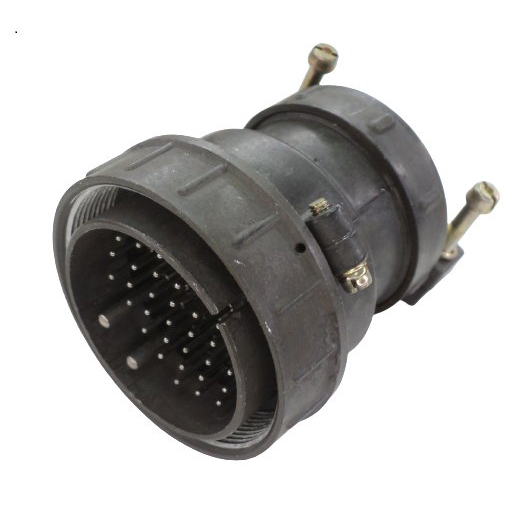

ШР55П35НГ3 — кабельная вилка цилиндрического низкочастотного соединителя серии ШР с условным размером корпуса 55 и 35 контактами. Изделие предназначено для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока при максимальном рабочем напряжении 850 В.

Вилка применяется в радиоэлектронной и радиотехнической аппаратуре. Она совместима с блочными розетками типов 2РТТ и 2РТ-А. Изделие соответствует нормам НКЦС.434410.111 ТУ.

Электрические характеристики

Контакты вилки разделены на две группы по диаметру и токовой нагрузке.

• 33 контакта диаметром 1,5 мм — рабочий ток до 7 А, сопротивление контакта не более 2,5 мОм.
• 2 контакта диаметром 3,5 мм — рабочий ток до 35 А, сопротивление контакта не более 0,75 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Максимальное рабочее напряжение — 850 В.

Конструкция и материалы

Вилка имеет кабельный корпус с прямым патрубком (обозначение П) и гайку Н для неэкранированного кабеля. Контакты штыревые, выполнены с извлекаемыми вставками; поляризация одношпоночная. Корпус изготовлен из алюминиевого сплава с оксидированием, изолятор — бакелит чёрного цвета. Монтаж проводов — пайка, сочленение с ответной частью — резьбовое с шагом M60x1,5.

Габаритные размеры: диаметр 67,5 мм, длина 68,1 мм, высота 75,1 мм.

Условия эксплуатации

Климатическое исполнение — УХЛ и У. Вилка сохраняет работоспособность в широком диапазоне внешних воздействий.

• Температура окружающей среды — от минус 60 до плюс 110 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление — от 1,33·10⁻⁴ Па до 50,6·10⁴ Па.
• Вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g).
• Многократные удары — до 350 метров на секунду в квадрате, однократные — до 500 метров на секунду в квадрате.
• Акустический шум — до 170 дБ.

Ресурс и приёмочные данные

Ресурс изделия составляет 500 сочленений-расчленений, наработка на отказ — 1000 часов. Приёмка — «5». Год выпуска — 82-89.

Артикул: 41369. Категория: ШР55. Производитель не указан.
