Назначение

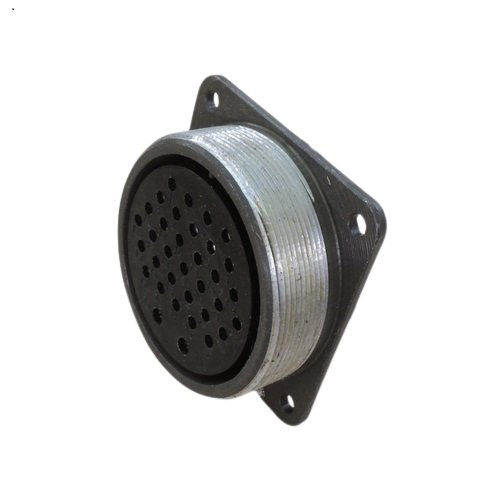

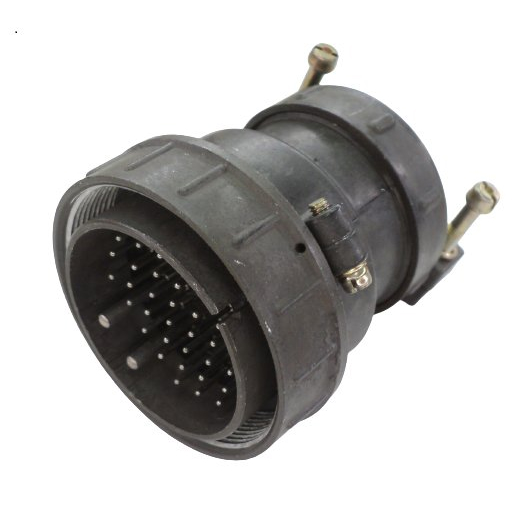

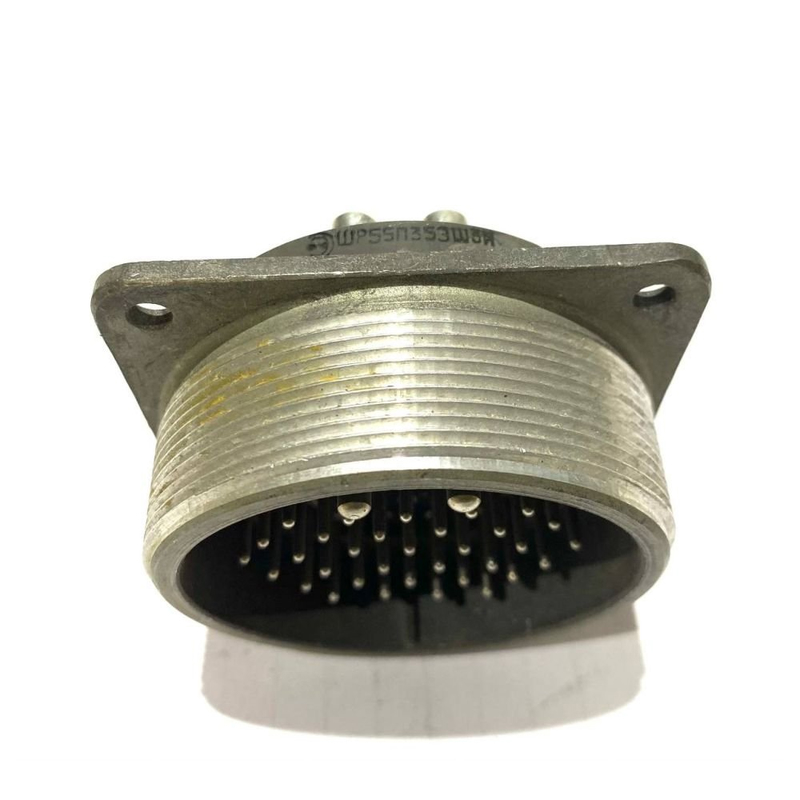

Вилка ШР55П35НГ3 (артикул 10869) — кабельный соединитель, предназначенный для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки.

Соединитель относится к категории ШР55. Конструкция выполнена в виде вилки с прямым патрубком и гайкой патрубка для неэкранированного кабеля. Сочленение с ответной частью — резьбовое, поляризация корпусов — одношпоночная.

Расшифровка условного обозначения

• ШР — тип соединителя.
• 55 — условный размер корпуса.
• П — соединитель с прямым патрубком.
• 35 — количество контактов.
• Н — гайка патрубка для неэкранированного кабеля.
• Г — вилка.
• 3 — сочетание контактов.

Подтверждённые технические характеристики

Электрические параметры

• Рабочий ток: для контактов диаметром 1,5 мм — до 7 А; для контактов диаметром 3,5 мм — до 35 А.
• Максимальное рабочее напряжение: не более 850 В постоянного тока.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Сопротивление контактов: диаметром 1,5 мм — не более 2,5 мОм; диаметром 3,5 мм — не более 0,75 мОм.
• Сечение провода: для контактов диаметром 1,5 мм — не более 1,93 квадратного миллиметра; для контактов диаметром 3,5 мм — не более 13 квадратных миллиметров.

Механические параметры и приёмка

• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Габаритные размеры: 67,5 на 75,1 на 82,7 миллиметра.
• Приёмка: «5».

Условия эксплуатации

• Температура окружающего воздуха: от минус 60 °C до плюс 60 °C.
• Смена температур: от плюс 110 °C до минус 60 °C.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, ускорение 300 метров на секунду в квадрате.
• Ускорение механического удара одиночного действия: 5000 метров на секунду в квадрате.
• Ускорение механического удара многократного действия: 350 метров на секунду в квадрате.
• Линейное ускорение: 2000 метров на секунду в квадрате.
• Климатическое исполнение: УХЛ.
• Предусмотрена работа при пониженном атмосферном давлении.

Применение

Вилка ШР55П35НГ3 применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки. Конструкция предусматривает резьбовое сочленение и одношпоночную поляризацию корпусов. Изделие рассчитано на эксплуатацию в диапазоне температур от минус 60 °C до плюс 60 °C и климатическое исполнение УХЛ.

Артикул товара — 10869. Приёмка изделия — «5».
