Назначение и область применения

ШР55П35НГ3 — это кабельная вилка, предназначенная для подключения кабелей к различной специализированной технике, например к строительной, сельскохозяйственной и коммунальной технике. Изделие относится к цилиндрическим соединителям общепромышленного назначения и применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Соединители ШР состоят из двух частей: вилки и розетки. Обе части могут быть кабельными или блочными, то есть приборными. Для получения правильного соединения кабельная вилка должна сочетаться с блочной розеткой, а блочная вилка — с кабельной розеткой. Ответной частью для вилки ШР55П35НГ3 указана розетка блочная ШР55П35ЭГ3.

Конструктивные особенности

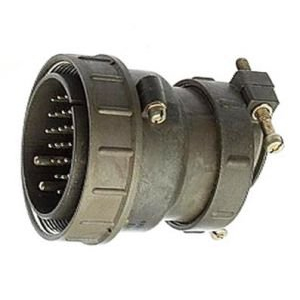

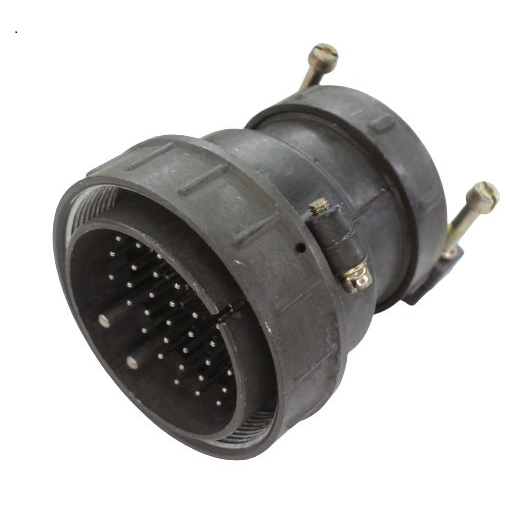

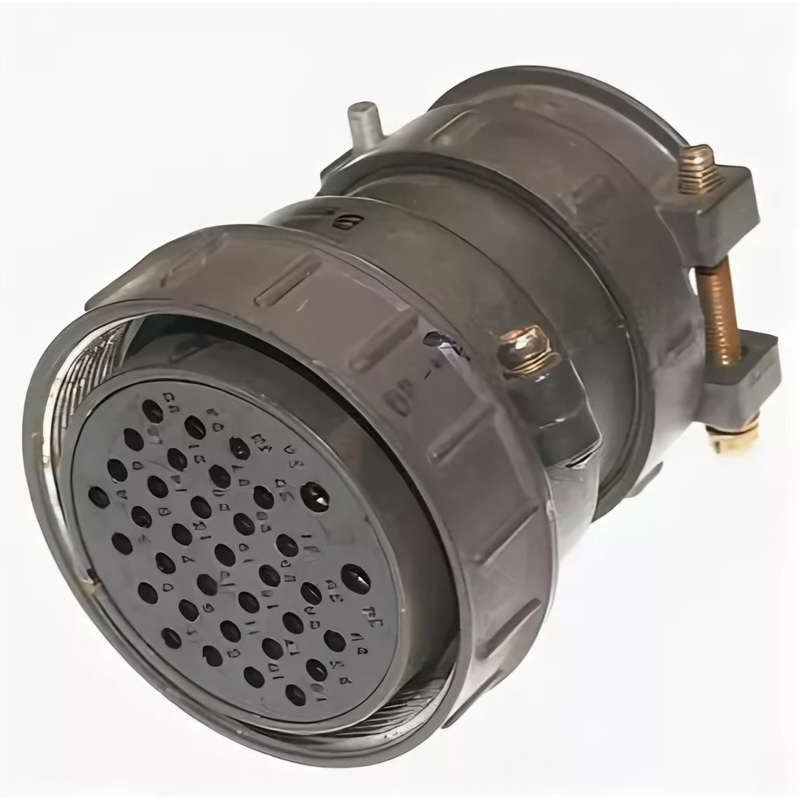

ШР55П35НГ3 выполнена в виде кабельной вилки с прямым патрубком. В условном обозначении применена гайка патрубка для неэкранированного кабеля. Сочленение соединителей резьбовое, корпуса поляризованы одношпоночно, что определяет ориентированное подключение.

• Тип изделия — кабельная вилка ШР55П35НГ3.
• Условный размер корпуса — 55.
• Количество контактов — 35.
• Исполнение патрубка — прямой, для кабельной части.
• Гайка патрубка — для неэкранированного кабеля.
• Монтаж контактов — пайкой.
• Покрытие контактов — серебро или никель.
• Сочленение — резьбовое, с одношпоночной поляризацией корпусов.

Соединители предназначены для монтажа с экранированными или неэкранированными кабелями в зависимости от типа концевой гайки патрубка. В данном исполнении предусмотрена гайка патрубка для неэкранированного кабеля.

Технические характеристики

Электрические параметры

• Количество контактов — 35.
• Диаметр контактов — 1,5 мм и 3,5 мм.
• Рабочий ток на контакт диаметром 1,5 мм — 7 А.
• Рабочий ток на контакт диаметром 3,5 мм — 35 А, допускается до 40 А.
• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Условия эксплуатации и хранения

• Рабочая температура окружающей среды — от -60 °C до +60 °C.
• Гарантийный срок хранения соединителей ШР — 15 лет со дня изготовления.
• Приемка, указанная в карточке товара, — «5».
• Артикул товара — 10872.
• Категория — ШР55.

Расшифровка обозначения ШР55П35НГ3

• ШР — тип соединителя.
• 55 — условный размер корпуса.
• П — для кабельной части применен прямой патрубок.
• 35 — количество контактов.
• Н — гайка патрубка для неэкранированного кабеля.
• Г — вилка.
• 3 — сочетание контактов.

Совместимость и применение

Вилка ШР55П35НГ3 применяется для подключения кабелей к специализированной технике и в электрических цепях общепромышленного назначения. Для правильного соединения необходимо учитывать тип исполнения: кабельная вилка сочетается с блочной розеткой, блочная вилка — с кабельной розеткой. Ответной частью для данной вилки указана розетка блочная ШР55П35ЭГ3.

Перед монтажом следует учитывать резьбовое сочленение, одношпоночную поляризацию корпусов, способ монтажа контактов пайкой и исполнение патрубка для неэкранированного кабеля. Эти особенности определяют порядок подготовки кабеля и выбор ответной части соединителя.
