Назначение и область применения

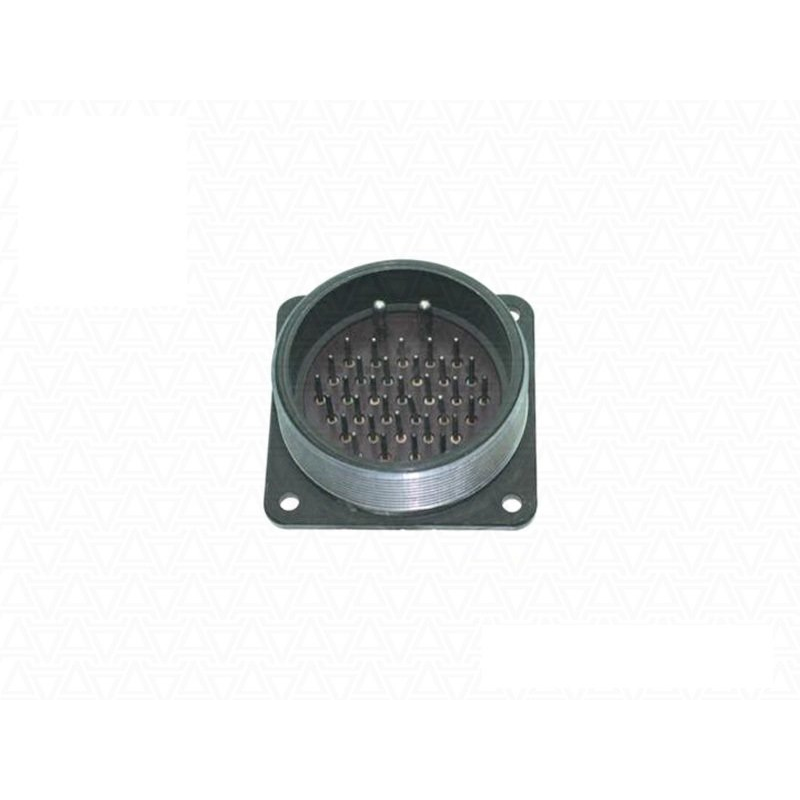

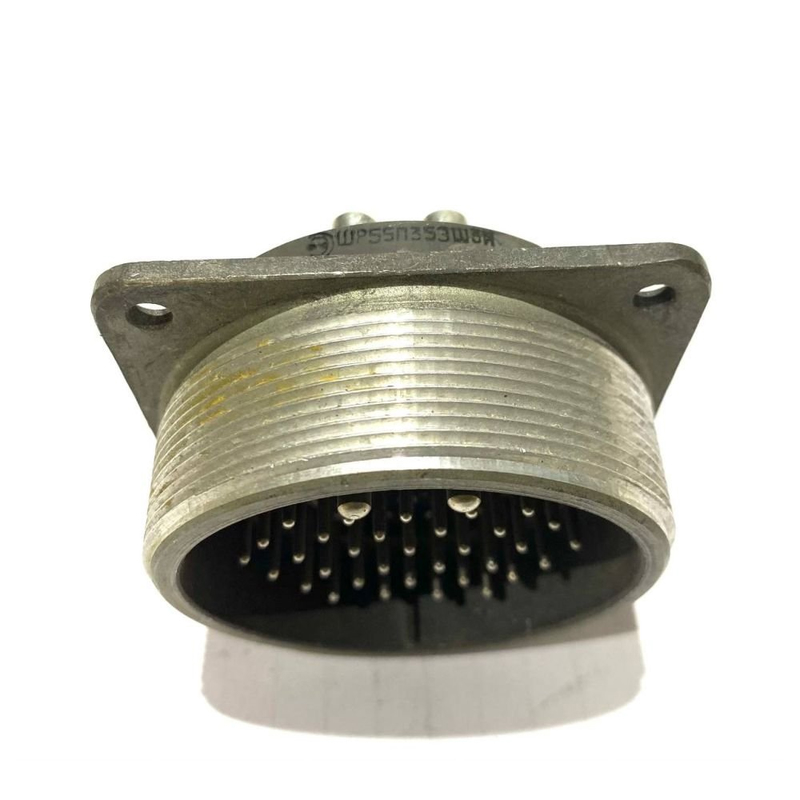

ШР55П35ЭШ5 вилка блочная «5» представляет собой низкочастотный цилиндрический герметичный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие применяется для соединения и разъединения проводов, кабелей и отдельных узлов в составе электро- и радиоаппаратуры различного назначения.

Соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может выполняться как в приборном (блочном), так и в кабельном варианте. Данная модификация относится к блочному типу, что предполагает установку на корпус оборудования или монтажную панель.

Благодаря герметичному исполнению, соединитель обеспечивает стабильную работу в условиях повышенной влажности, запылённости и перепадов температур, что делает его востребованным в промышленной электронике, приборостроении, системах связи и энергетическом оборудовании.

Подтверждённые технические особенности

Изделие имеет условный размер корпуса 55 и оснащено 35 контактами с серебряным покрытием, обеспечивающим низкое переходное сопротивление и устойчивость к окислению. Климатическое исполнение соответствует категории УХЛ, что подтверждает возможность эксплуатации в умеренном и холодном климате.

• Тип соединителя: герметичный, цилиндрический, низкочастотный
• Исполнение: вилка блочного типа
• Количество контактов: 35
• Условный размер корпуса: 55
• Способ монтажа: объёмный, пайкой
• Покрытие контактов: серебро
• Климатическое исполнение: УХЛ
• Максимальный ток на одиночный контакт: от 20 до 200 А
• Максимальная токовая нагрузка на соединитель: до 675 А
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Рабочая температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия

Конструкция и принцип работы

Соединитель ШР55П35ЭШ5 состоит из изолирующего корпуса, контактной группы и элементов фиксации, обеспечивающих надёжное сочленение с ответной частью. Объёмный монтаж пайкой позволяет выполнять подключение проводников непосредственно к контактным выводам, что упрощает сборку и повышает ремонтопригодность узла.

Герметичная конструкция исключает проникновение влаги и пыли внутрь контактной зоны, сохраняя стабильные электрические параметры на протяжении всего срока службы. Серебряное покрытие контактов снижает переходное сопротивление и предотвращает образование поверхностных плёнок, способных ухудшить проводимость.

Высокая токовая нагрузка до 675 А на соединитель и до 200 А на одиночный контакт позволяет использовать изделие в сильноточных цепях, где требуется надёжный разъёмный контакт с минимальными потерями энергии.

Условия эксплуатации и гарантийные обязательства

Соединитель рассчитан на длительную работу в диапазоне температур окружающей среды от минус 60 до плюс 60 градусов Цельсия. При этом допустимый перегрев контактов достигает плюс 110 градусов Цельсия, что обеспечивает запас по тепловым режимам при пиковых нагрузках.

Гарантийный срок хранения соединителей составляет 25 лет со дня изготовления. Гарантийная наработка исчисляется в пределах гарантийного срока хранения и составляет 1000 часов во всех режимах эксплуатации, а в облегчённом режиме — до 100000 часов. Указанные показатели подтверждают высокую надёжность изделия и его пригодность для применения в аппаратуре с длительным сроком службы.

Артикул изделия: 10902. Категория: ШР55. Приёмка: «5».
