Назначение и область применения

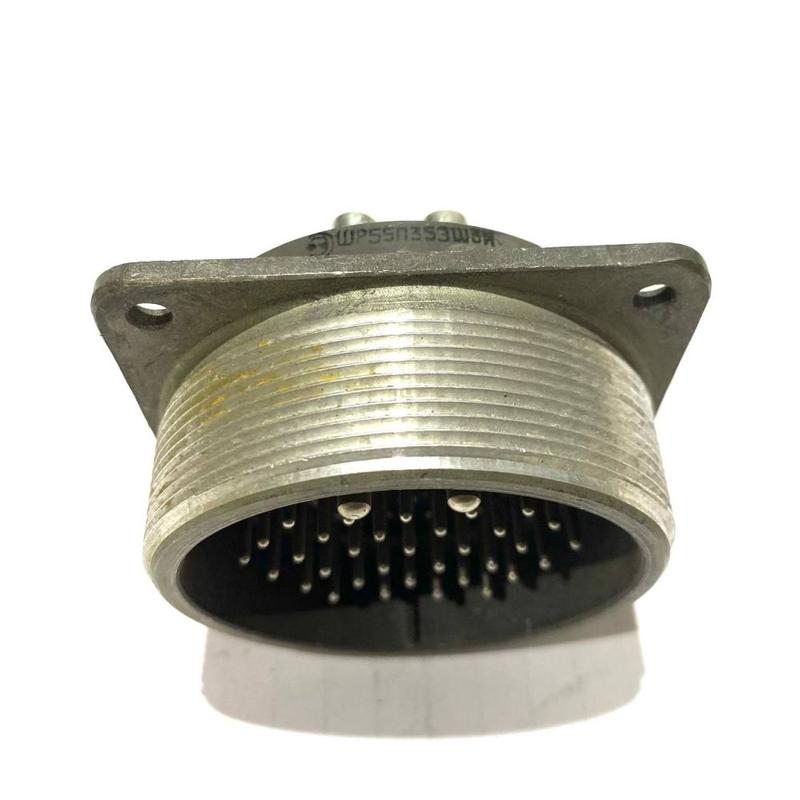

Вилка блочная ШР55П35ЭШ3Н представляет собой приборную часть электрического соединителя серии ШР и предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие рассчитано на монтаж в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных комплексов и систем связи, где требуется надёжное разъёмное соединение с высокой коммутационной способностью.

Соединители серии ШР состоят из вилки и розетки, каждая из которых может быть кабельной или приборной (блочной). Данная модель относится к приборной части и устанавливается непосредственно на корпус устройства или панель. Конструкция допускает сочленение с ответной кабельной частью соответствующего типоразмера и сочетания контактов, что обеспечивает универсальность применения в различных электрических схемах.

Конструктивные особенности и расшифровка обозначения

Условное обозначение ШР55П35ЭШ3Н содержит информацию о ключевых конструктивных параметрах изделия:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — конструктивное исполнение приборной части без патрубка;
• 35 — количество контактов;
• Э — вид гайки патрубка, предназначенной для экранированного кабеля;
• Ш — вид контактов: в приборной части обозначение «Ш» соответствует вилке;
• 3 — обозначение сочетания контактов;
• Н — дополнительный элемент для соединителей, выпускаемых по бРО.364.028 ТУ, указывающий на покрытие контактов никелем.

Корпус соединителя выполнен с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильное соединение вилки и розетки. Контакты покрыты серебром или никелем, а монтаж допускается с экранированными или неэкранированными кабелями и проводами.

Технические характеристики

Изделие обладает следующими подтверждёнными электрическими и механическими параметрами:

• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• максимальная токовая нагрузка — 344 А;
• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет;
• диапазон частот синусоидальной вибрации — от 1 до 5000 Гц;
• ускорение синусоидальной вибрации — 300 метров на секунду в квадрате (30 g);
• механический удар одиночного действия — 5000 метров на секунду в квадрате (500 g);
• механический удар многократного действия — 350 метров на секунду в квадрате (35 g);
• атмосферное пониженное давление — 1,3×10 в минус четвёртой степени Па (1,3×10 в минус шестой степени миллиметров ртутного столба);
• повышенная рабочая температура среды — плюс 60 градусов Цельсия;
• пониженная рабочая температура среды — минус 60 градусов Цельсия.

Параметры контактной группы

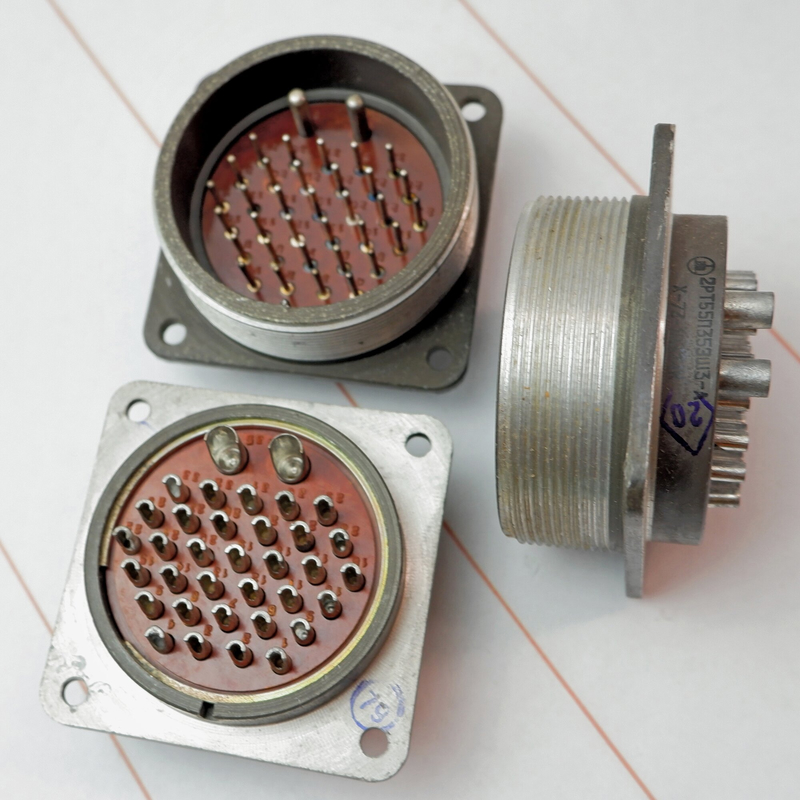

Вилка оснащена 35 контактами: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Сопротивление контактов составляет не более 5 мОм для контактов диаметром 1,5 мм и не более 1,5 мОм для контактов диаметром 3,5 мм. Максимальная токовая нагрузка на одиночный контакт — 20 А для контактов диаметром 1,5 мм и 50 А для контактов диаметром 3,5 мм.

Монтаж и эксплуатация

Блочная вилка монтируется на приборную панель или корпус устройства с помощью крепёжных элементов, предусмотренных конструкцией корпуса типоразмера ШР55. Отсутствие патрубка в приборной части упрощает компоновку внутри аппаратуры и сокращает занимаемое пространство. При подключении кабельной розетки с прямым или угловым патрубком обеспечивается герметичное резьбовое сочленение с надёжной фиксацией от самопроизвольного расчленения.

Изделие рассчитано на длительную эксплуатацию в условиях вибрационных и ударных нагрузок, а также при значительных перепадах атмосферного давления и температуры. Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от коррозии в течение всего срока службы. Соединитель соответствует требованиям технических условий бРО.364.028 ТУ и пригоден для применения в аппаратуре ответственного назначения, где предъявляются повышенные требования к надёжности электрических соединений.
