Назначение кабельной розетки ШР55П35ЭШ3Н

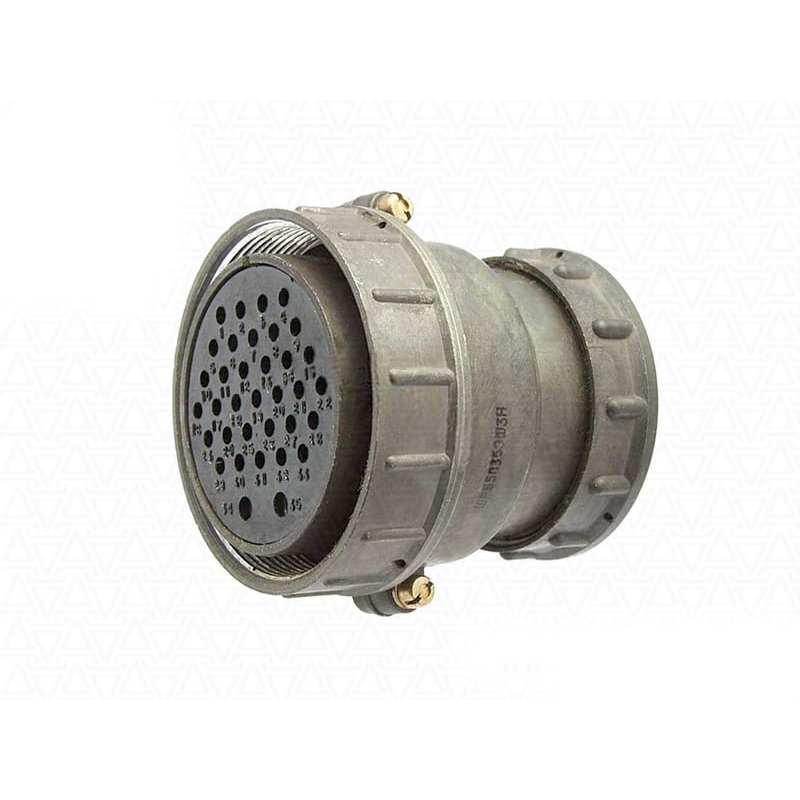

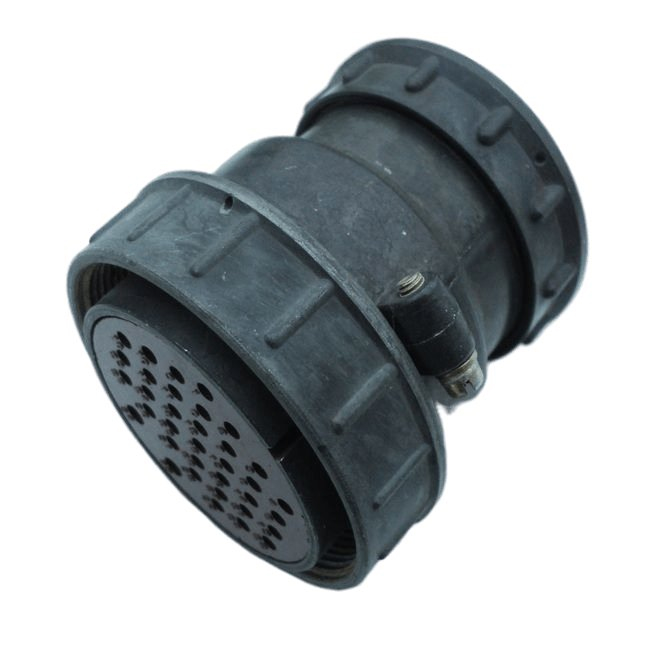

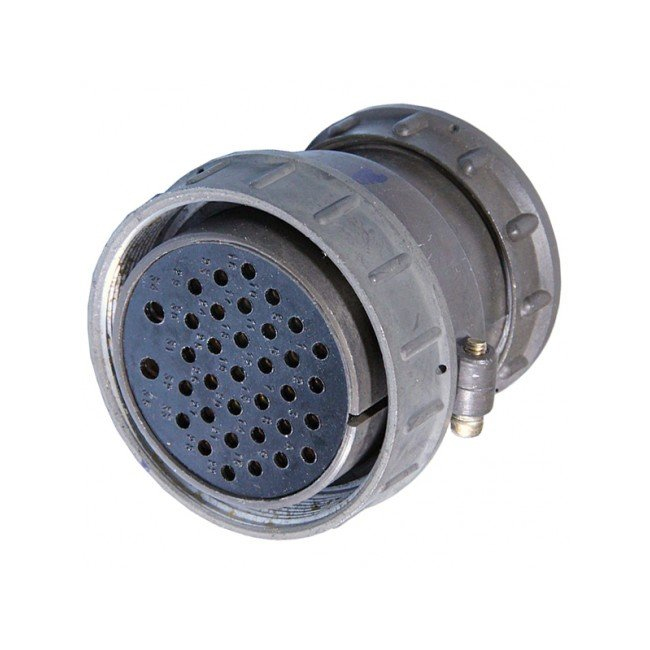

ШР55П35ЭШ3Н представляет собой кабельную розетку с кожухом, относящуюся к семейству цилиндрических низкочастотных соединителей серии ШР. Изделие предназначено для работы в электрических цепях переменного и постоянного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Основная функция розетки — соединение и разъединение электрических цепей в различном электро- и радиооборудовании, где требуется надёжное экранирование кабельного ввода.

Конструкция с прямым патрубком и кожухом обеспечивает удобный монтаж на экранированный кабель, а также защиту места сочленения от механических воздействий и электромагнитных помех. Соединитель рассчитан на многократные циклы сочленения и расчленения, что делает его пригодным для применения в аппаратуре, предполагающей периодическое обслуживание, замену блоков или перекомпоновку линий связи.

Подтверждённые особенности и технические характеристики

Изделие ШР55П35ЭШ3Н имеет 35 контактов. Из них 33 контакта выполнены диаметром 1,5 мм, а 2 контакта — диаметром 3,5 мм. Покрытие контактов — серебро или никель. Ответной частью для данной кабельной розетки является блочная вилка ШР55П35ЭШ3Н. Расшифровка обозначения: ШР — тип соединителя, 55 — условный размер корпуса, П — прямой патрубок, 35 — количество контактов, Э — исполнение для экранированного кабеля, Ш — розетка.

Электрические и механические параметры соединителей типоразмера ШР55:

• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: 20 А для контактов диаметром 1,5 мм и 50 А для контактов диаметром 3,5 мм.
• Максимальная общая токовая нагрузка: 344 А.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Амплитудное значение напряжения цепи: 850 В.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц.
• Ускорение синусоидальной вибрации: 300 м/с² (30 g).
• Механический удар одиночного действия с ускорением: 5000 м/с² (500 g).
• Механический удар многократного действия с ускорением: 350 м/с² (35 g).
• Пониженное атмосферное давление: 1,3 на 10 в минус четвёртой степени Па (1,3 на 10 в минус шестой степени мм рт. ст.).
• Повышенная рабочая температура среды: плюс 60 °C.
• Пониженная рабочая температура среды: минус 60 °C.

Применение и условия эксплуатации

Соединители серии ШР, к которой относится ШР55П35ЭШ3Н, предназначены для внутреннего и наружного монтажа. Климатическое исполнение — УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата. Рабочий температурный диапазон от минус 60 °C до плюс 60 °C позволяет использовать розетку как в отапливаемых помещениях, так и в неотапливаемых технических отсеках, на открытых площадках под навесом и в аппаратуре, подверженной значительным перепадам температур.

Благодаря наличию кожуха и прямого патрубка розетка хорошо подходит для оконцевания экранированных кабелей в стационарных установках, измерительных стендах, промышленном оборудовании и радиоэлектронной аппаратуре. Конструкция рассчитана на вибрационные и ударные нагрузки, соответствующие приведённым выше значениям, что подтверждает применимость изделия в подвижных и стационарных объектах с повышенными требованиями к механической стойкости соединений.

Розетка ШР55П35ЭШ3Н обеспечивает надёжный электрический контакт при значительных токах, а дифференцированное сечение контактов позволяет распределять силовые и сигнальные цепи в пределах одного соединителя. Серебряное или никелевое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар.
