Назначение и область применения

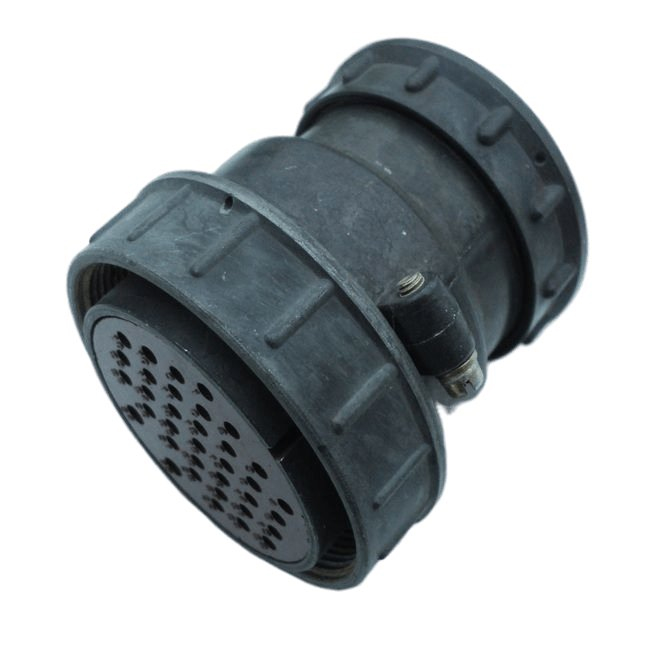

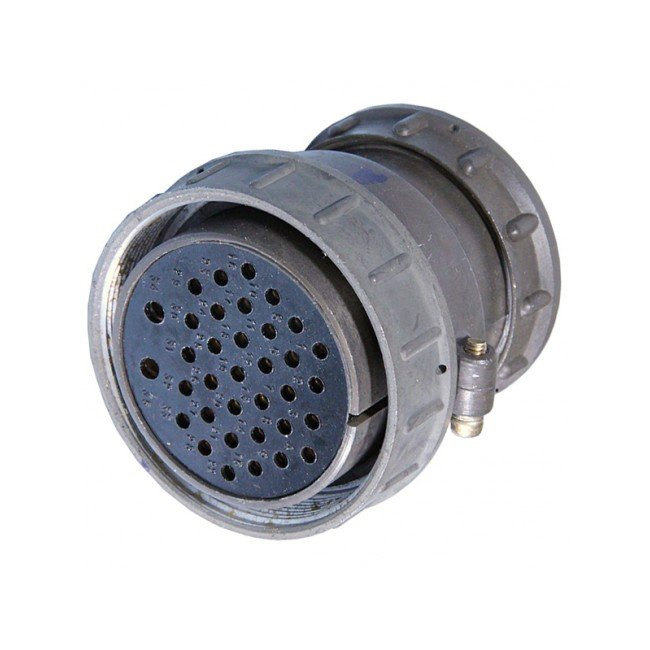

Кабельная розетка ШР55П35ЭШ3Н (артикул 10900) представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Соединитель относится к категории ШР55 и конструктивно выполнен как ответная часть для сочленения с соответствующей вилкой.

Розетка предназначена для монтажа на экранированные и неэкранированные кабели и провода. Тип концевой гайки патрубка обеспечивает надёжную фиксацию кабельного ввода и защиту места соединения от механических воздействий. Изделие применяется в промышленном оборудовании, электротехнических шкафах, измерительных комплексах и системах управления, где требуется разъёмное соединение с высокой плотностью контактов.

Технические характеристики

Соединитель оснащён 35 контактами, распределёнными по двум типоразмерам. Основную группу составляют 33 контакта диаметром 1,5 мм, каждый из которых выдерживает токовую нагрузку до 20 А. Дополнительно предусмотрены 2 силовых контакта диаметром 3,5 мм с допустимым током до 50 А на каждый. Суммарная максимальная токовая нагрузка на соединитель не превышает 344 А.

Электрическая прочность изоляции подтверждается сопротивлением не менее 5000 МОм, измеренным в нормальных климатических условиях. Контактные элементы изготовлены из серебра или никеля, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Ресурс соединителя составляет не менее 500 циклов сочленения и расчленения, а минимальная наработка на отказ — не менее 1000 часов.

Климатическое исполнение УХЛ допускает эксплуатацию в диапазоне температур окружающей среды от минус 60 до плюс 60 градусов Цельсия. Конструкция сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Тип соединителя — негерметичный, что определяет условия его применения внутри помещений или в защищённых объёмах.

Конструктивные особенности

Корпус розетки выполнен в цилиндрическом форм-факторе, характерном для серии ШР55. Такая геометрия обеспечивает удобство монтажа в ограниченном пространстве и надёжную ориентацию при сочленении. Кабельный ввод через концевую гайку патрубка позволяет использовать соединитель с кабелями различного наружного диаметра, сохраняя герметичность узла ввода в пределах заявленного исполнения.

Распределение контактов по двум диаметрам расширяет функциональные возможности соединителя: силовые и сигнальные цепи могут быть скоммутированы в одном разъёме без применения дополнительных устройств. Это упрощает схему подключения и снижает количество точек соединения в готовом изделии.

Изделие поставляется как отдельная кабельная розетка и используется в паре с ответной вилкой той же серии. Контактная группа рассчитана на многократные переподключения, что делает соединитель пригодным для обслуживаемого оборудования и стендовой аппаратуры.

Рекомендации по применению

При выборе соединителя ШР55П35ЭШ3Н необходимо учитывать параметры сети и условия монтажа. Важно обеспечить соответствие диаметров кабеля и посадочного отверстия концевой гайки, чтобы исключить повреждение изоляции и нарушение фиксации. Монтаж следует выполнять при отключённом напряжении, с соблюдением схемы распайки контактов.

• Допустимое напряжение — до 850 В амплитудного значения
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия
• Устойчивость к вибрации — до 5000 Гц с ускорением до 300 метров на секунду в квадрате
• Контакты — серебро или никель
• Количество контактов — 35
• Ресурс сочленений — не менее 500 циклов

Соединитель рассчитан на длительную эксплуатацию в составе стационарных установок и передвижного оборудования при соблюдении заявленных климатических и механических ограничений. Для объектов с повышенной влажностью или прямым воздействием осадков требуется дополнительная защита места установки, поскольку исполнение соединителя негерметичное.
