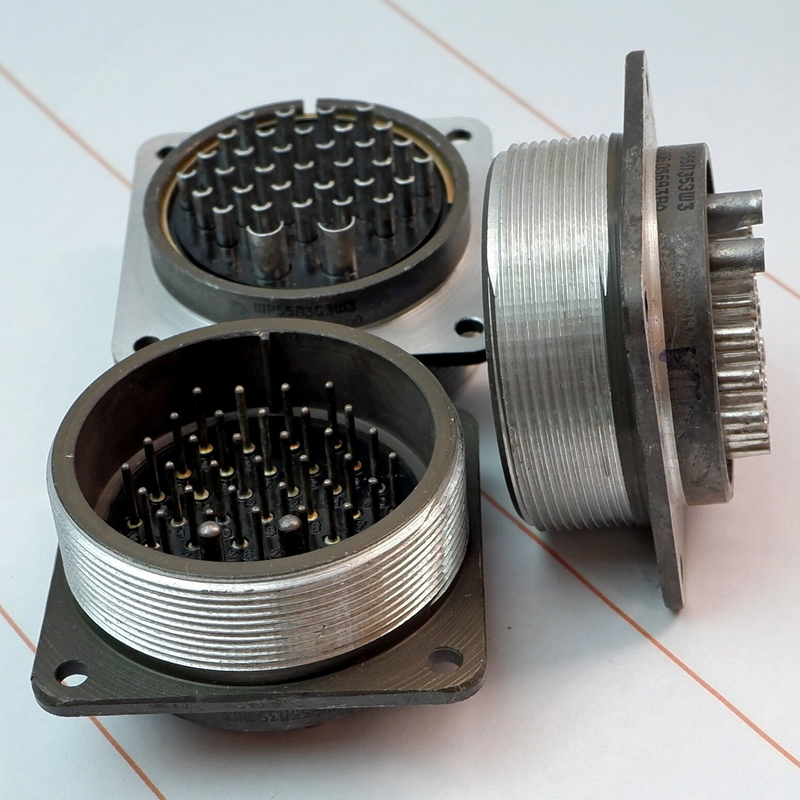

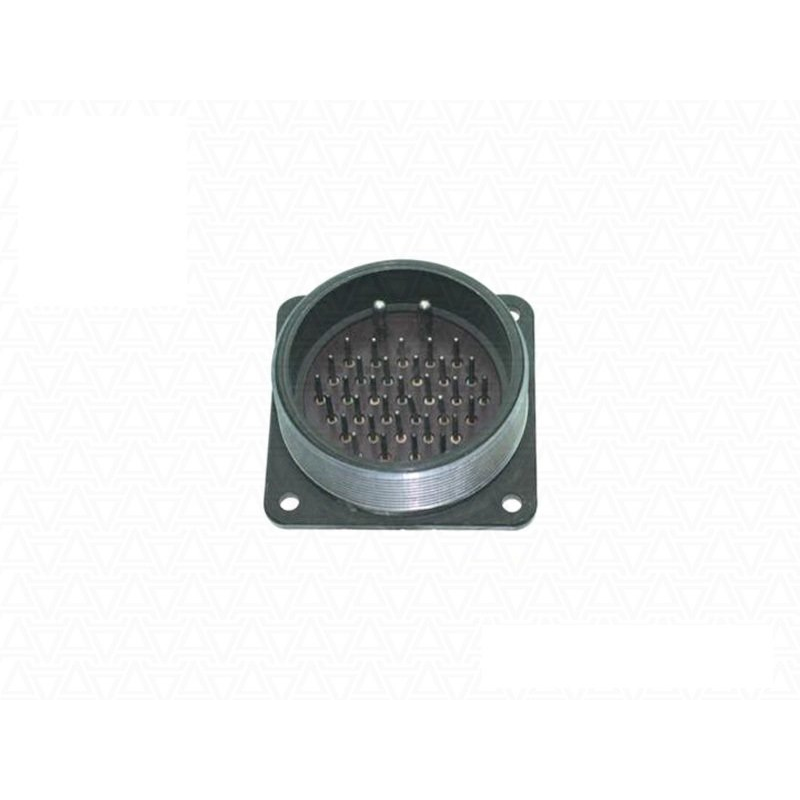

ШР55П35ЭШ3 представляет собой блочную вилку серии цилиндрических низкочастотных разъёмов ШР, предназначенную для соединения электрических цепей в приборах.

Основные характеристики

Это приборный штыревой соединитель с 35 контактами: 33 контакта диаметром 1,5 мм (номинальный ток 7 А) и 2 контакта диаметром 3,5 мм (номинальный ток 35 А), максимальное рабочее напряжение — 850 В. Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), размером 64×64×48 мм, монтируется на панель пайкой, с резьбовым соединением (шаг M60×1,5 мм) и одношпоночной поляризацией.

Технические параметры

Соединитель выдерживает вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, удары до 500 g, работает в диапазоне температур от -60 до +60 °С при влажности 98% и давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па. Сопротивление контактов не превышает 2,5 мОм (для Ø1,5 мм) и 0,75 мОм (для Ø3,5 мм), изоляции — 5000 МОм; ресурс — 500 соединений, наработка — 1000 часов.

Применение

Используется в электро- и радиооборудовании для цепей постоянного, переменного (до 3 МГц) и импульсного тока, взаимосочетается с кабельными розетками типа 2РТТ или 2РТ-А. Климатическое исполнение УХЛ, контакты из латуни с серебряным покрытием, извлекаемые, изолятор из чёрного бакелита.
