ШР55П35ЭШ3 представляет собой блочную вилку из серии цилиндрических низкочастотных разъёмов ШР, предназначенную для надёжного соединения электрических цепей.

Основные характеристики

Это приборный разъём с 35 контактами: 33 штыревых контакта диаметром 1,5 мм (ток до 7 А) и 2 контакта диаметром 3,5 мм (ток до 35 А), максимальное рабочее напряжение — 850 В. Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), размеры 64×64×48 мм, масса около 144 г, монтаж на панель пайкой, резьбовое соединение с шагом M60×1,5 мм.

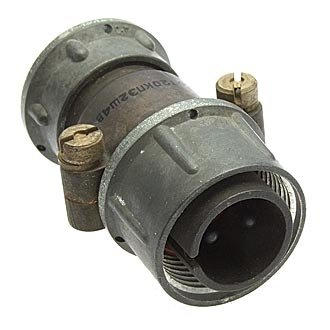

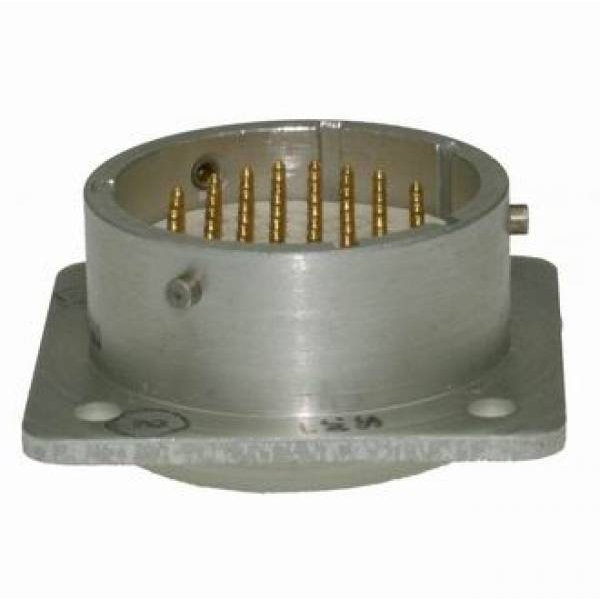

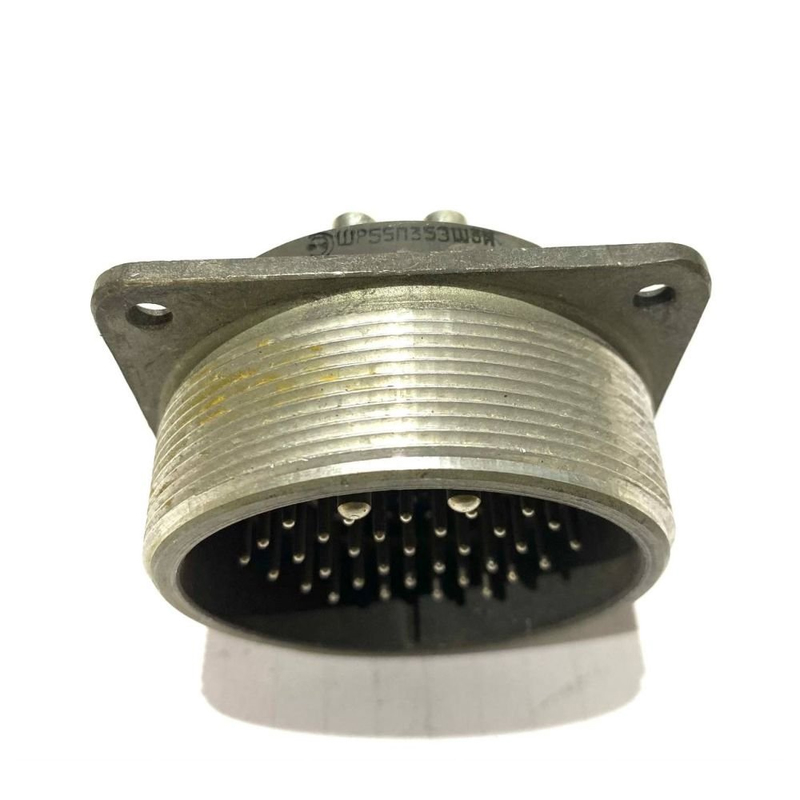

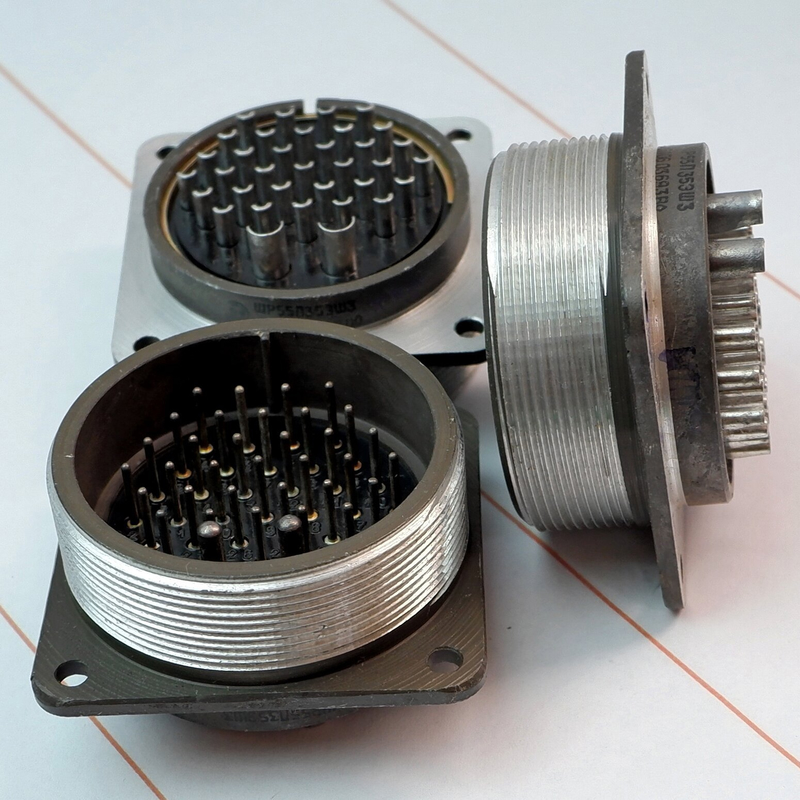

Изображение показывает типичный вид вилки с фланцем и маркировкой, подчёркивая её компактную цилиндрическую конструкцию для приборного применения.

Условия эксплуатации

Разъём выдерживает температуру от -60 до +60 °C, влажность до 98% при +25 °C, вибрацию 1–5000 Гц (30 g), удары до 500 g, имеет ресурс 500 соединений и наработку 1000 часов. Климатическое исполнение УХЛ, контакты из латуни с серебряным покрытием, извлекаемые, изолятор из чёрного бакелита, одношпоночная поляризация.

Применение

ШР55П35ЭШ3 используется для соединения с кабельными розетками типа 2РТТ или 2РТ-А в цепях постоянного, переменного или импульсного тока до 3 МГц, подходит для авиации, промышленности и приборостроения по ТУ ГЕ0.364.107.
