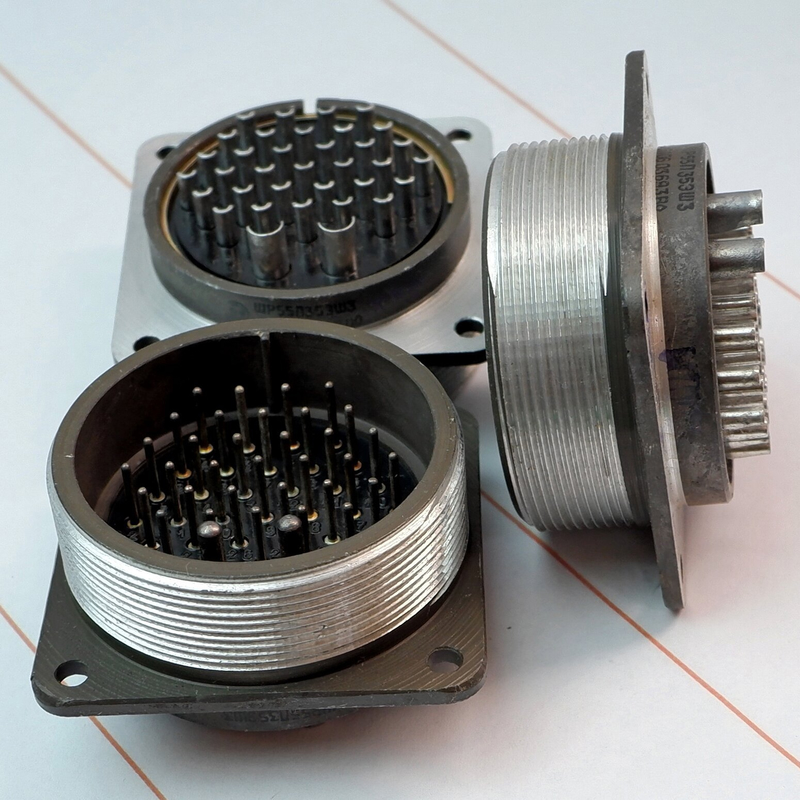

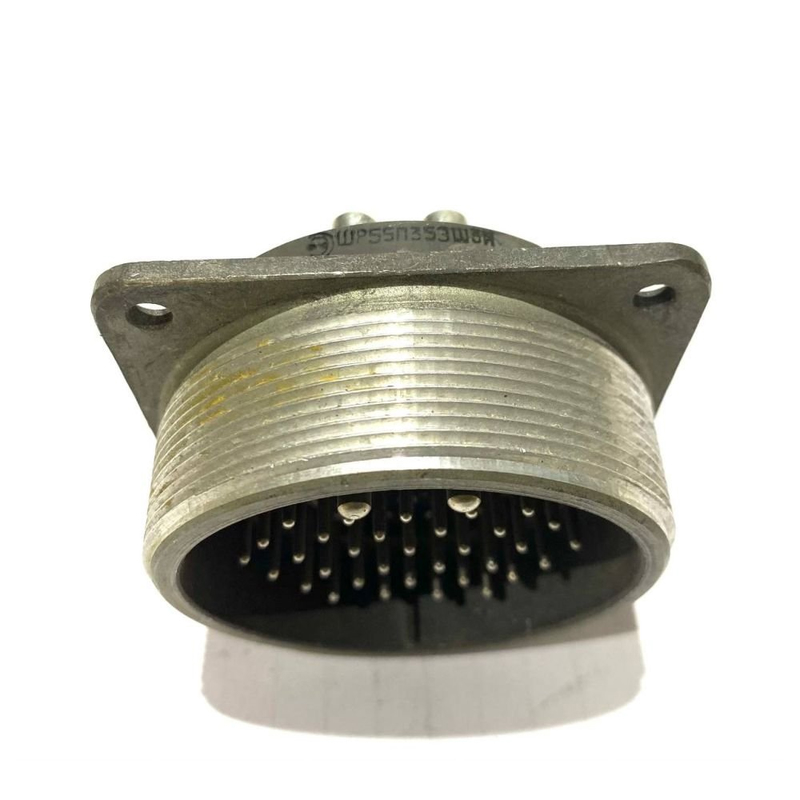

ШР55П35ЭШ3 — это 35‑контактная приборная (блоковая) вилка из серии цилиндрических низкочастотных разъёмов ШР, предназначенная для соединения модулей и блоков аппаратуры, а также для монтажа на печатные платы или корпуса оборудования. Обозначение «(Н)» в маркировке обычно относится к климатическому исполнению или варианту исполнения вилки (например, «условия эксплуатации»), но конструктивно изделие остаётся вилкой блочной части разъёма ШР.

Основные характеристики

• Тип: цилиндрический низкочастотный разъём, вилка блочная (приборная), серия ШР.

• Количество контактов: 35, сочетание контактов — 33 штыря диаметром 1,5 мм и 2 штыря диаметром 3,5 мм.

• Материал контактов — латунь, контакты извлекаемые.

• Корпус выполнен из алюминиевого сплава А‑22 с оксидным покрытием (серый цвет), предусмотрен крепёж и монтаж на панель или блок.

Эксплуатационные параметры

• Рабочее напряжение до 850 В постоянного или переменного тока.

• Максимальный ток на контакт: до 7 А для контактов 1,5 мм и до 35 А для контактов 3,5 мм.

• Интервал рабочих температур — от −60 до +60 °C, климатическое исполнение УХЛ.

• Влагостойкость: до 98% относительной влажности при +25 °C; допускается работа в широком диапазоне атмосферного давления.

Механические и конструктивные особенности

• Общий ресурс — до 500 циклов сочленения/расчленения, минимальная наработка не менее 1000 часов.

• Вибрация: устойчив к синусоидальной вибрации с ускорением до 30g в диапазоне 1–5000 Гц, выдерживает многократные и однократные удары с ускорением до 35g и 500g соответственно.

• Общий габарит: около 64×64×42 мм, крепёжная база между монтажными отверстиями 52 мм, диаметр установочного отверстия около 4,5 мм.

• На корпусе предусмотрена накидная гайка с резьбой M60×1,5 мм для соединения с соответствующей розеткой (например, 2РТТ или 2РТ‑А).

Назначение и применение

Вилка ШР55П35ЭШ3 (Н) используется как приборная часть разъёма для внутреннего монтажа в электронных блоках, модулях и панелях, часто в сочетании с кабельными розетками 2РТТ/2РТ‑А. Разъём применяется в аппаратуре связи, измерительных и промышленных устройствах, где требуется надёжное многоконтактное низкочастотное соединение с высокой механической стойкостью и длительным сроком службы.
