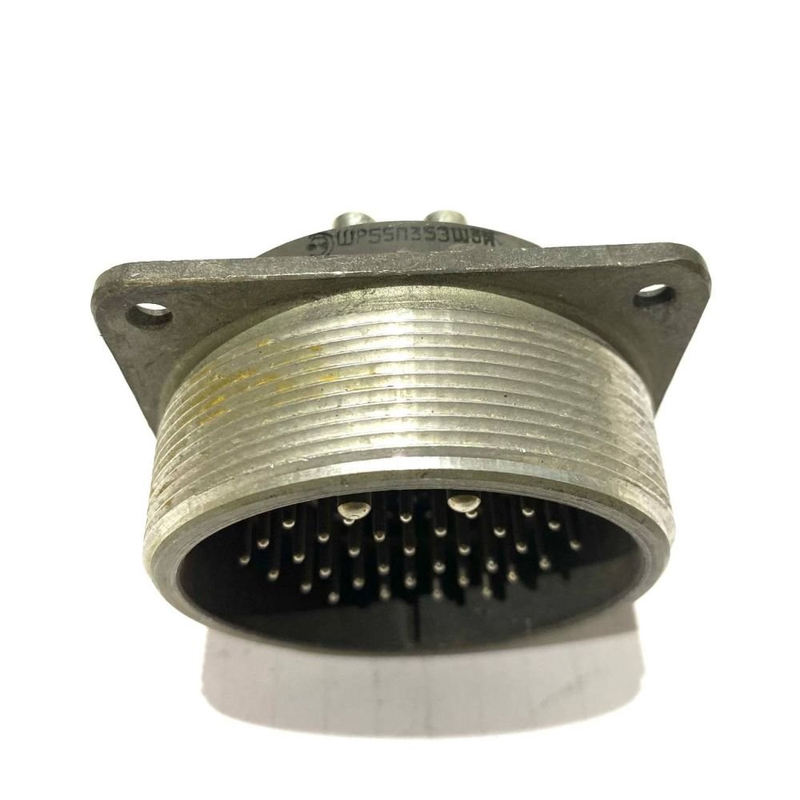

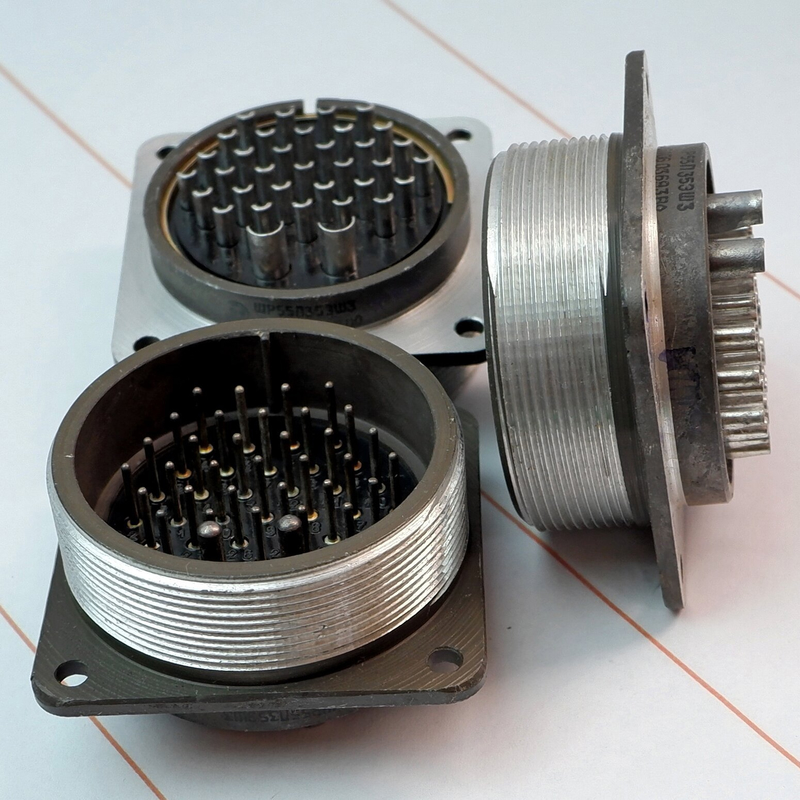

ШР55П35ЭШ3 представляет собой блочную вилку (приборную часть) низкочастотного цилиндрического соединителя серии ШР, предназначенную для надежного электрического соединения в электро- и радиоприборах.

Основные характеристики

Это негерметичная вилка с 35 контактами: 33 штыревых контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм, выполненных из латуни.
Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), габариты 64×64×48 мм, масса около 144 г.
Работает в диапазоне температур от -60 до +60 °C, при влажности до 98%, атмосферном давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па; устойчива к вибрации (1–5000 Гц, 30 g), ударам (до 500 g) и акустическим шумам (170 дБ).

Назначение и конструкция

Вилка предназначена для внутреннего монтажа на панели (приборная установка), с накидной гайкой M60×1,5 мм и проходным диаметром 60 мм.
Расшифровка: ШР — серия, 55 — условный размер корпуса, П — приборное исполнение без патрубка, 35 — число контактов, ЭШ — экранированная, 3 — сочетание контактов.
Взаимосочетается с кабельными розетками типа 2РТТ или 2РТ-А; ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения 15 лет.

Электрические параметры

Рабочее напряжение до 850 В, сопротивление изоляции не менее 5000 МОм.
Сопротивление контактов: не более 2,5 мОм (Ø1,5 мм) и 0,75 мОм (Ø3,5 мм).
