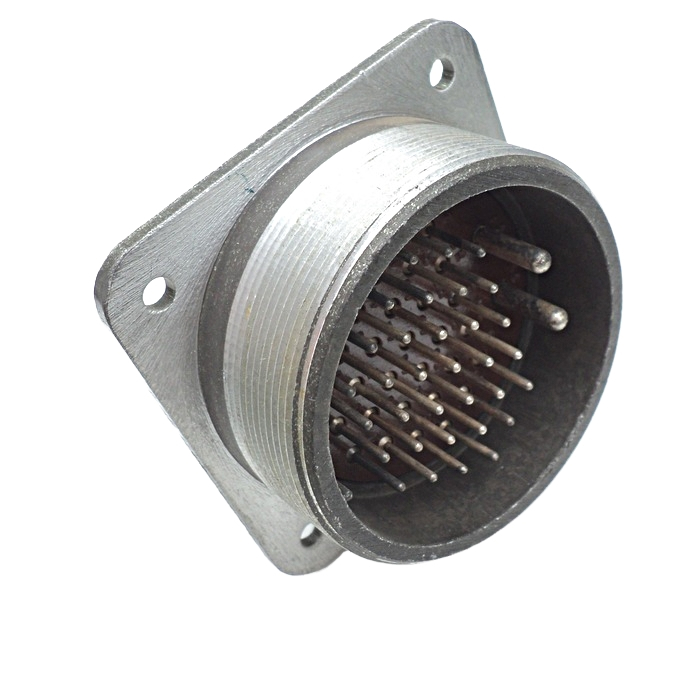

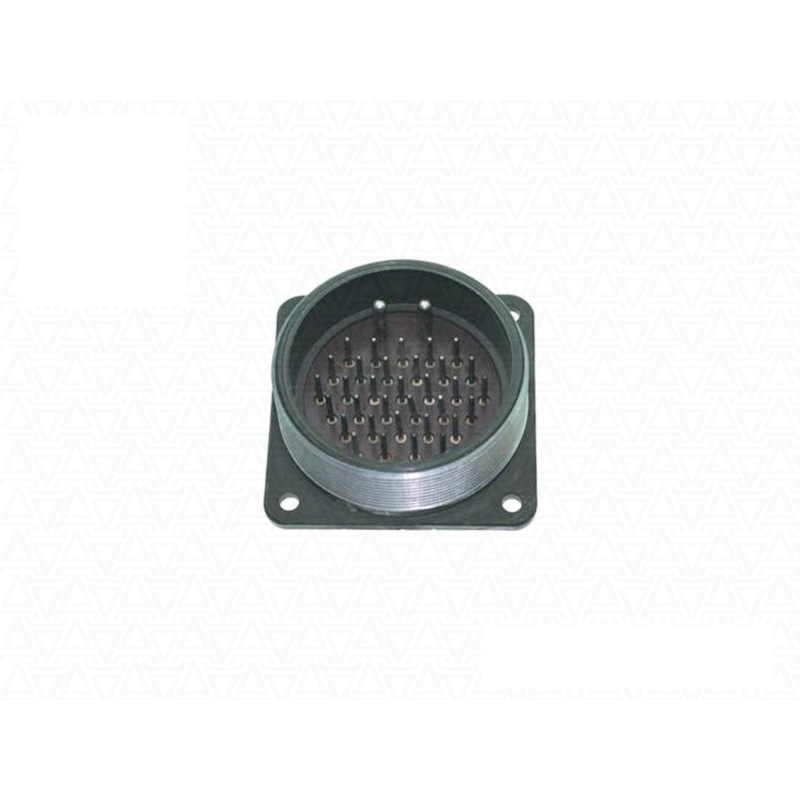

Соединитель ШР55П35ЭШ3 — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовым соединением и нормальными габаритами. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Назначение и применение :

• Соединение и разъединение электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

• Монтаж с экранированными или неэкранированными кабелями (проводами).

• Применяется для внутреннего и наружного использования при условии защиты от пыли и воды.

Конструкция :

• Состоит из двух частей: вилки и розетки.

• вилки и розетки могут быть блочными (приборными) или кабельными.

• Блочная часть изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком.

• Сочленение резьбовое, поляризация корпусов одношпоночная.

Технические характеристики :

• Количество контактов : 35 (33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм).

• Максимальная токовая нагрузка : 20 A для контактов ? 1,5 мм и 50 A для контактов ? 3,5 мм. Общая максимальная токовая нагрузка 344 A.

• Сопротивление контактов : не более 2,5 мОм для ? 1,5 мм и 0,75 мОм для ? 3,5 мм.

• Сопротивление изоляции : не менее 5000 МОм.

• Напряжение цепи (амплитудное значение) : 850 В.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Диапазон частот
