Назначение и область применения

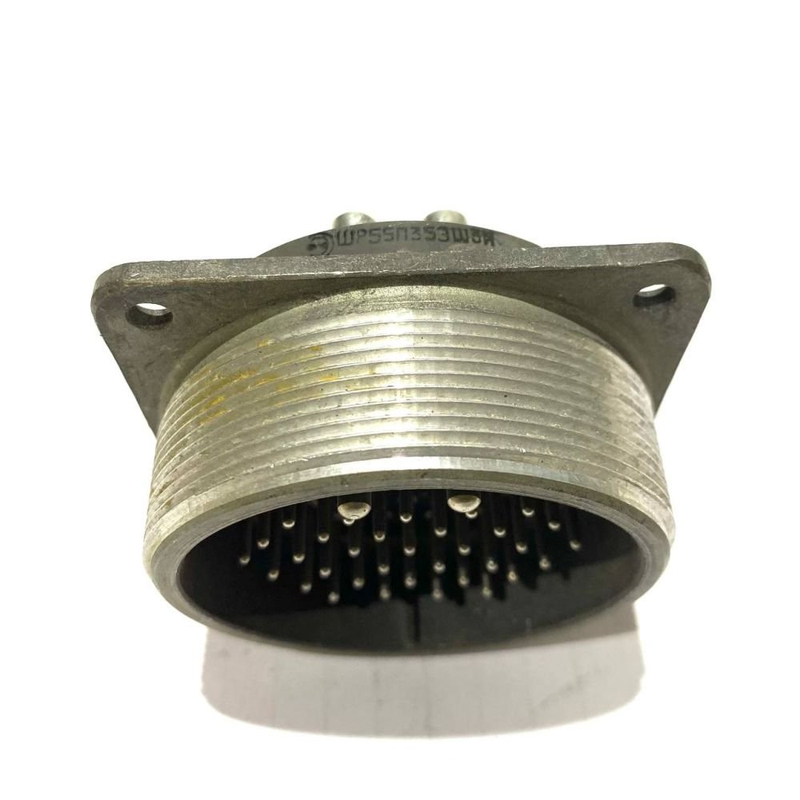

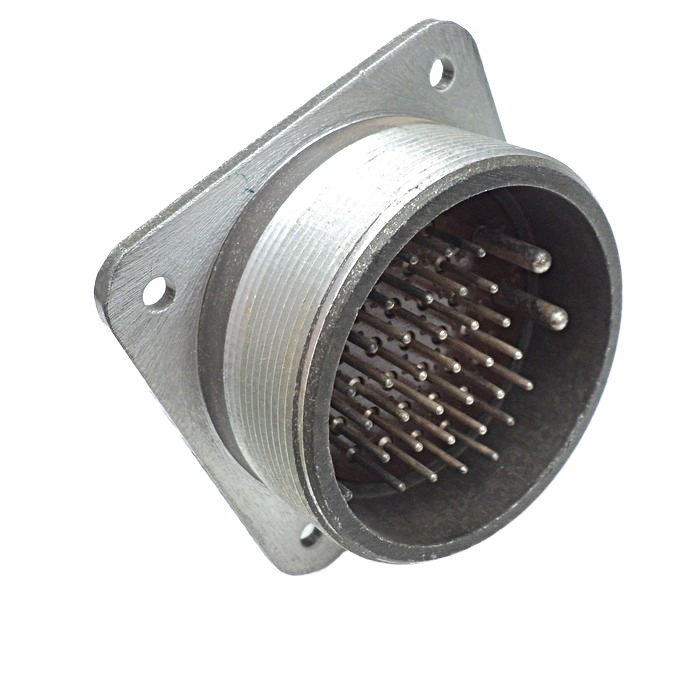

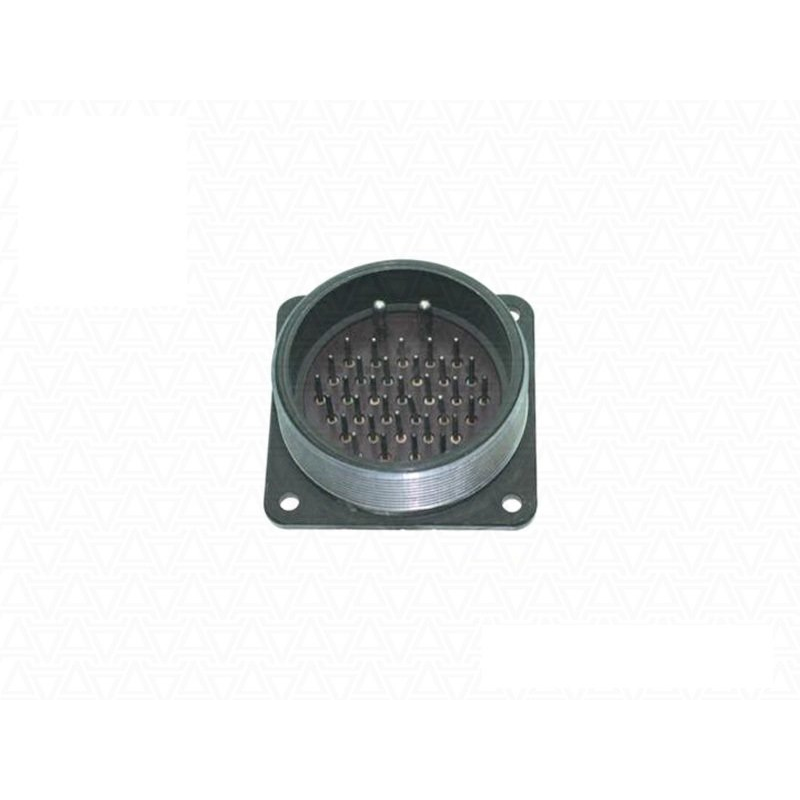

Соединитель ШР55П35ЭШ3 представляет собой цилиндрический низкочастотный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 850 В. Основная функция соединителя — обеспечение надежного разъемного соединения и разъединения электрических цепей в составе различной аппаратуры промышленного и специального назначения.

Изделие относится к серии ШР55 и применяется в электротехническом оборудовании, измерительных приборах, блоках питания, системах управления и других устройствах, где требуется многоконтактное соединение с высокой токовой нагрузкой. Конструкция вилки блочного типа позволяет устанавливать ее непосредственно на корпус прибора или панель, что делает соединитель удобным для стационарного монтажа.

Конструктивные особенности

Соединители серии ШР состоят из двух ответных частей: вилки и розетки. Каждая из них может быть выполнена в блочном (приборном) или кабельном исполнении. Вилка ШР55П35ЭШ3 относится к блочному типу и предназначена для монтажа на панель или корпус оборудования.

Блочная часть может выпускаться в нескольких вариантах: без патрубка, с прямым патрубком или с угловым патрубком. Кабельная часть, в свою очередь, также выполняется с прямым или угловым патрубком. Сочленение вилки и розетки осуществляется резьбовым способом, что обеспечивает высокую механическую прочность соединения и защиту от самопроизвольного разъединения при вибрациях и ударных нагрузках.

Корпус соединителя имеет одношпоночную поляризацию, исключающую неправильное сочленение. Покрытие контактов может быть серебряным или никелевым, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии. Монтаж контактов производится методом пайки. Конструкция допускает использование как с экранированными, так и с неэкранированными кабелями.

Расшифровка обозначения

Обозначение соединителя ШР55П35ЭШ3 содержит информацию о его основных параметрах:

• ШР — тип соединителя: штепсельный разъем негерметичный;
• 55 — условный размер корпуса;
• П — конструктивное исполнение кабельной части с прямым патрубком;
• 35 — количество контактов;
• Э — вид концевой гайки для экранированного кабеля;
• Ш — вид соединителя в кабельной части (розетка или гнездо).

Электрические характеристики

Соединитель ШР55П35ЭШ3 имеет 35 контактов, из которых 33 контакта имеют диаметр 1,5 мм, а 2 контакта — диаметр 3,5 мм. Такая комбинация контактов разного сечения позволяет использовать соединитель в цепях с различными токовыми нагрузками.

Основные электрические параметры изделия:

• количество контактов: 35;
• максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — 20 А;
• максимальная токовая нагрузка на одиночный контакт диаметром 3,5 мм — 40 А;
• максимальная суммарная токовая нагрузка на соединитель — 344 А;
• рабочее напряжение — не более 850 В;
• сопротивление контакта — от 0,75 до 2,5 мОм.

Сопротивление изоляции соединителя соответствует нормированным значениям для нормальных климатических условий, что обеспечивает безопасную эксплуатацию изделия в составе электротехнического оборудования.

Монтаж и эксплуатация

Установка вилки ШР55П35ЭШ3 на панель или корпус прибора осуществляется с помощью крепежных элементов, предусмотренных конструкцией корпуса. Подключение проводников к контактам выполняется пайкой, что гарантирует надежный электрический контакт и устойчивость к механическим воздействиям.

При эксплуатации соединителя следует соблюдать указанные ограничения по напряжению и токовым нагрузкам. Резьбовое сочленение вилки и розетки необходимо затягивать до упора для обеспечения полного контакта и защиты от внешних воздействий. Изделие рассчитано на многократные циклы сочленения и расчленения при сохранении стабильных электрических параметров.
