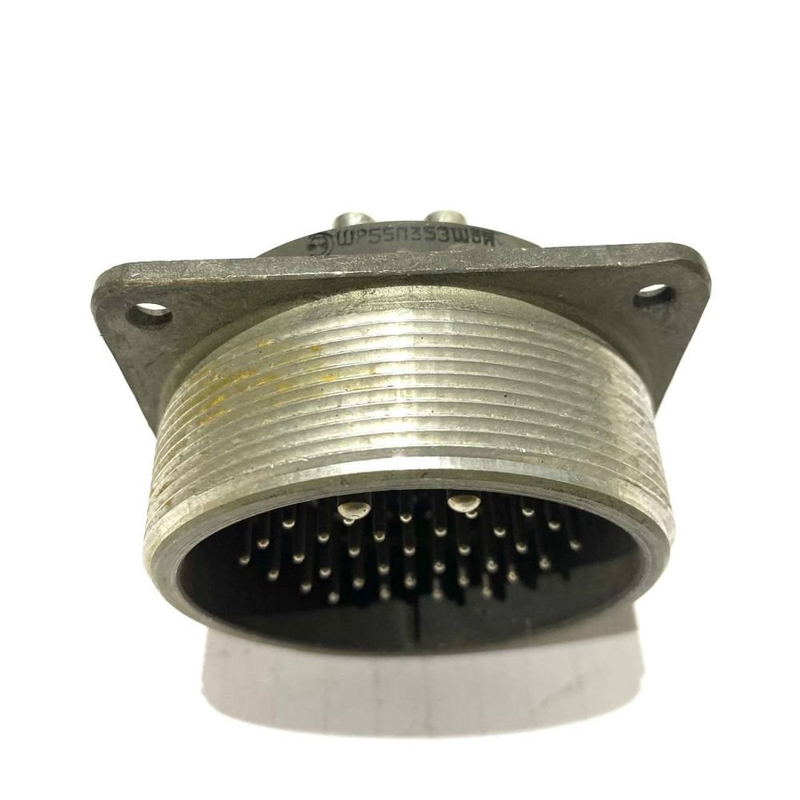

ШР55П35ЭШ3 — это вилка блочная, цилиндрический низкочастотный соединитель для объёмного монтажа с резьбовым соединением нормальных габаритов.

Предназначение :

• Для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

• Для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

• Для монтажа с экранированными или неэкранированными кабелями (проводами).

• Для внутреннего и наружного применения (при защите от пыли и воды) в климатическом исполнении УХЛ.

Соединители ШР состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочная часть изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком. Сочленение соединителей — резьбовое, поляризация корпусов одношпоночная. Контакты покрыты серебром или никелем.

Структура условного обозначения :

• Ш — вилка.

• 3 — тридцать пять контактов (33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм).

• Э (или Н) — вид гайки патрубка: Э — для экранированного кабеля, Н — для неэкранированного кабеля.

Технические характеристики :

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Максимальная токовая нагрузка: 344 А.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

• Диапазон частот синусоидальной вибрации: 1–5000 Гц.

• Ускорение синусоидальной вибрации: 300 м/с? (30 g).

• Механический удар одиночного действия: ускорение 5000 м/с? (500 g).

• Механический удар многократного действия: ускорение 350 м/с? (35 g).

• Пониженное атмосферное давление: 1,3 10-4 Па (1,3 10-6 мм рт. ст.).

• Повышенная рабочая температура среды: 60 °C.

• Пониженная рабочая температура среды: -60 °C.

• Сопротивление контакта: не более 2,5 мОм (для контактов ? 1,5 мм) и 0,75 мОм (для контактов ? 3,5 мм).

• Максимальная токовая нагрузка на одиночный контакт: не более 20 А (для контактов ? 1,5 мм) и 50 А (для контактов ? 3,5 мм).

Ответные части :

• розетка кабельная ШР55П35НШ3.

• розетка кабельная ШР55П35НШ3Н.

• розетка кабельная ШР55П35ЭШ3.

• розетка кабельная ШР55П35ЭШ3Н.

• розетка кабельная ШР55У35НШ3.

• розетка кабельная ШР55У35НШ3Н.

• розетка кабельная ШР55У35ЭШ3.

• розетка кабельная ШР55У35ЭШ3Н.
