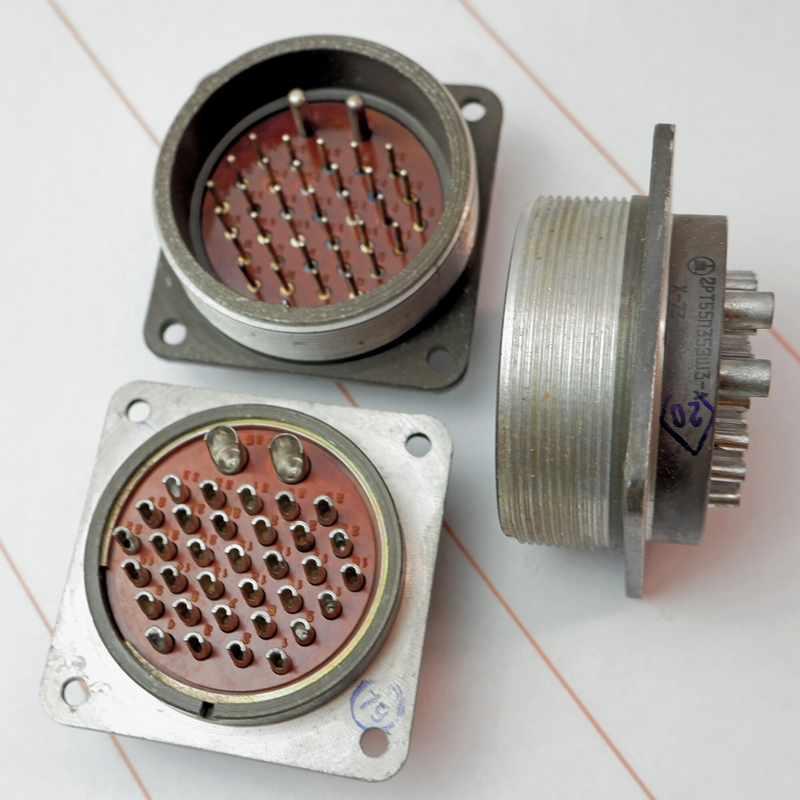

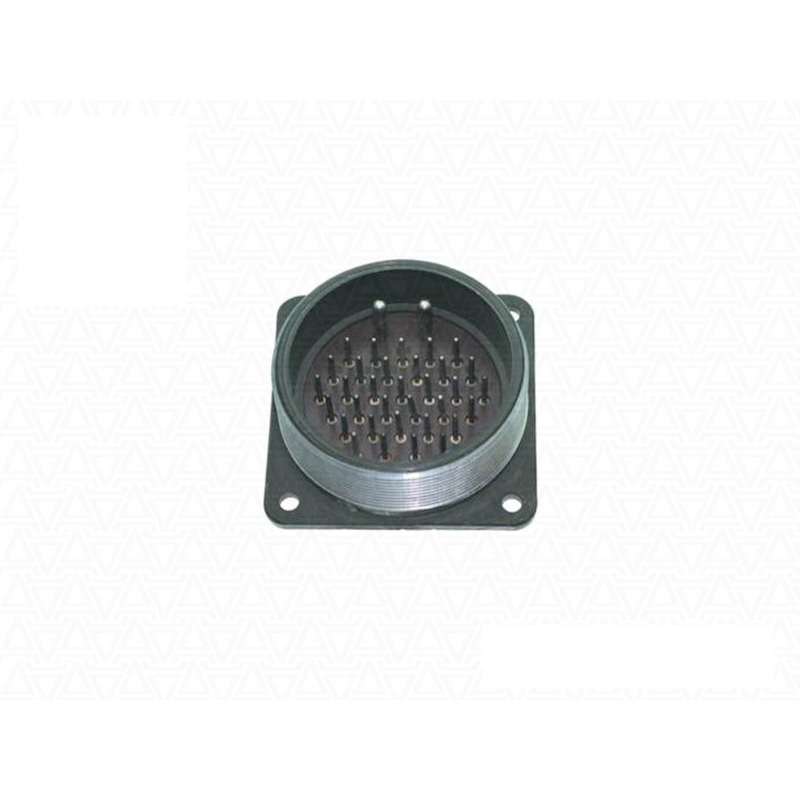

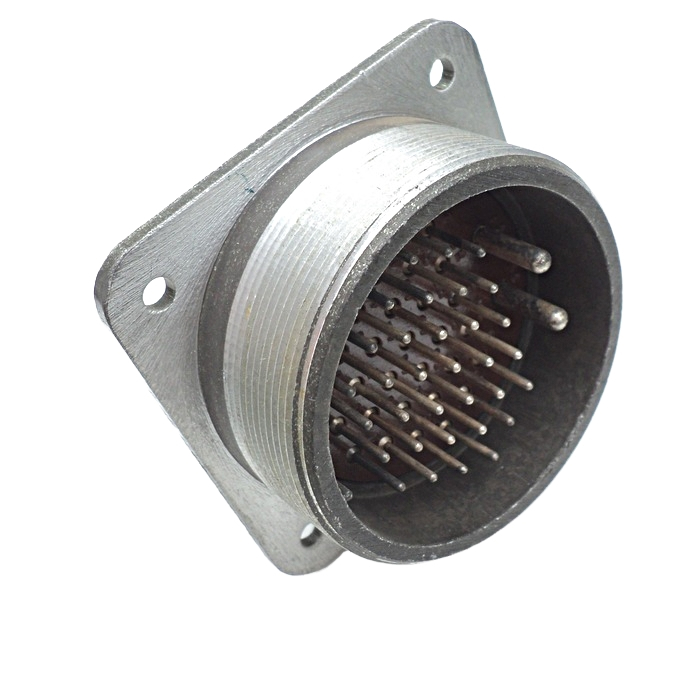

Назначение соединителя ШР55П35ЭШ3

Соединитель ШР55П35ЭШ3 представляет собой низкочастотный цилиндрический электрический соединитель вилочного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц и напряжением до 850 В амплитудного значения. Основная функция — соединение и разъединение электрических цепей в составе электронной и радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи.

Данная модель относится к категории ШР55 и представляет собой вилочную часть разъёмного соединения. В паре с ответной розеткой она образует надёжный разъёмный узел, допускающий многократные циклы сочленения и расчленения без потери электрических характеристик. Соединитель применяется в тех случаях, когда требуется стабильное контактирование при значительных механических и климатических нагрузках.

Подтверждённые особенности конструкции

Соединители серии ШР55 состоят из двух частей — вилки и розетки. Каждая из них может быть выполнена как в приборном (блочном), так и в кабельном варианте. Маркировка ШР55П35ЭШ3 указывает на вилочное исполнение. Приборная часть может изготавливаться без патрубка, с прямым или угловым патрубком; кабельная часть — также с прямым или угловым патрубком.

Сочленение вилки и розетки осуществляется посредством резьбового соединения, что обеспечивает плотный и надёжный контакт корпусов, исключающий самопроизвольное расчленение при вибрациях. Поляризация корпусов одношпоночная, благодаря чему исключается неправильная ориентация при соединении.

Электрический монтаж выполняется методом пайки. Соединитель рассчитан на работу с экранированными и неэкранированными кабелями и проводами, при этом конкретный вариант применения зависит от вида концевой гайки патрубка.

Контактная группа и материалы

Модель ШР55П35ЭШ3 обеспечивает коммутацию 35 контактов. В составе контактной группы предусмотрены:

• 33 контакта диаметром 1,5 мм;
• 2 контакта диаметром 3,5 мм.

Покрытие контактов выполняется серебряным или никелевым слоем, что обеспечивает низкое переходное сопротивление и защиту от окисления. Контактная схема с двумя усиленными контактами диаметром 3,5 мм позволяет использовать их для подвода повышенных токов или заземляющих цепей.

Электрические параметры

Максимальная токовая нагрузка на один контакт диаметром 1,5 мм составляет 20 А. Усиленный контакт диаметром 3,5 мм допускает ток до 40 А. Общая суммарная токовая нагрузка на соединитель — 344 А. Рабочее напряжение достигает 850 В амплитудного значения при частоте до 3 МГц.

Условия эксплуатации

Соединитель предназначен для работы в широком диапазоне температур окружающей среды. Повышенная рабочая температура достигает плюс 60 градусов Цельсия, пониженная — минус 60 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля, что позволяет применять его в условиях разреженной атмосферы и на больших высотах.

Сочетание резьбового сочленения, одношпоночной поляризации и контактов с серебряным или никелевым покрытием делает соединитель ШР55П35ЭШ3 пригодным для ответственных применений, где требуется стабильное электрическое соединение при перепадах температур, вибрациях и пониженном давлении.
