Соединители ШР55П35ЭШ3-вил

Соединитель ШР55П35ЭШ3 — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовым соединением и нормальными габаритами. Он применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В (амплитудное значение). ШР55П35ЭШ3 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

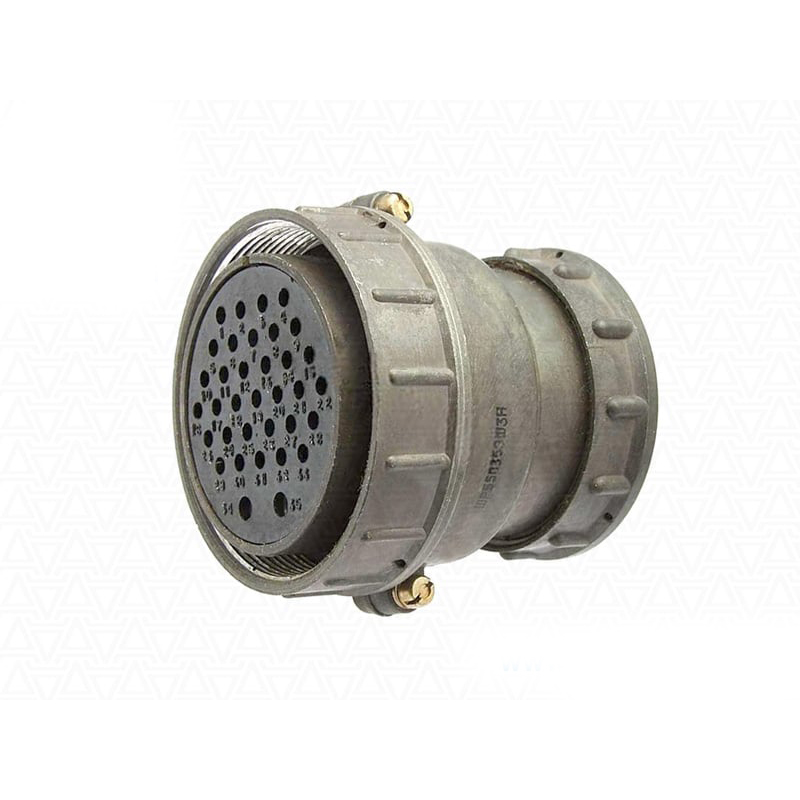

Соединители ШР состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Приборная часть изготавливается без патрубка, с прямым или угловым патрубком, а кабельная — с прямым или угловым патрубком. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Контакты покрыты серебром или никелем, монтаж производится методом пайки.

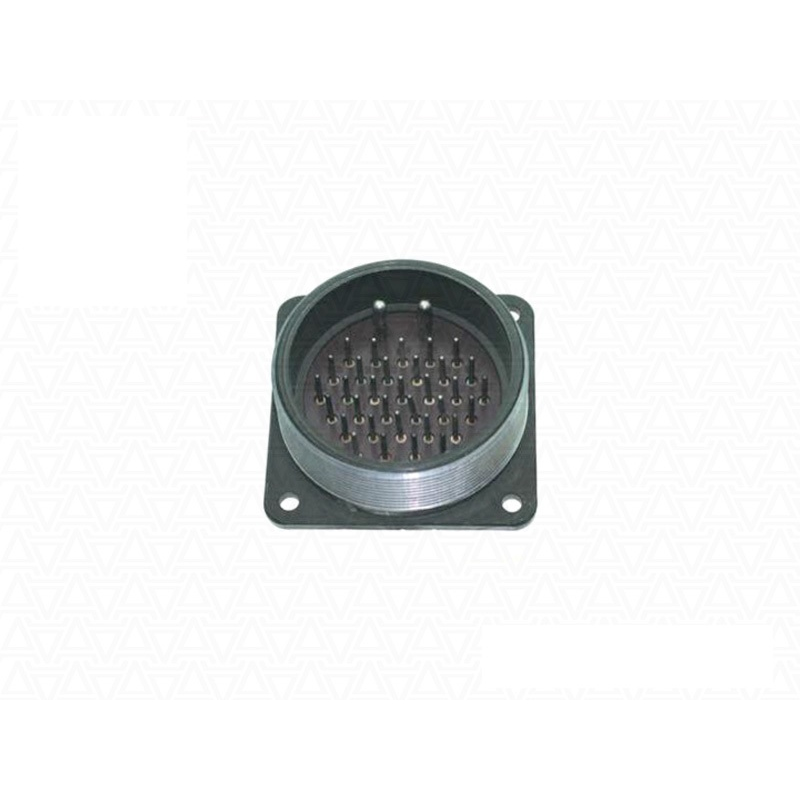

ШР55П35ЭШ3 представляет собой 35-контактную негерметичную приборную вилку серии ШР без патрубка для экранированного кабеля. Вилка обеспечивает соединение 35 контактов: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Максимальная токовая нагрузка на каждый контакт составляет 20 А и 40 А соответственно, а общая токовая нагрузка на соединитель — до 344 А.

Расшифровка маркировки ШР55П35ЭШ3:

• ШР – штепсельный разъем негерметичный.
• 55 – условный размер корпуса.
• П – конструктивное исполнение приборной части без патрубка.
• 35 – количество контактов.
• Э – вид концевой гайки (в приборной части гайка для крепления патрубка отсутствует).
• Ш – вилка (штырь).
• 3 – обозначение сочетания контактов.

Основные характеристики:

• Тип соединителя: Низкочастотный, цилиндрический, штепсельный, негерметичный.
• Тип монтажа: Объемный.
• Метод сочленения: Резьбовое.
• Габариты: Нормальные.
• Рабочее напряжение: До 850 В (амплитудное значение).
• Рабочая частота: До 3 МГц.
• Количество контактов: 35.
• Конфигурация контактов:
  • 33 контакта диаметром 1,5 мм.
  • 2 контакта диаметром 3,5 мм.
• Максимальная токовая нагрузка на контакты:
  • На контакты Ø1,5 мм: 20 А.
  • На контакты Ø3,5 мм: 40 А.
• Общая токовая нагрузка на соединитель: До 344 А.
• Покрытие контактов: Серебро или никель.
• Метод монтажа контактов: Пайка.
• Поляризация корпуса: Одношпоночная.
• Конструктивное исполнение (для ШР55П35ЭШ3): Приборная вилка (блочная) без патрубка.
• Предназначение: Для монтажа с экранированными или неэкранированными кабелями (проводами).

Область применения:

• Соединение и разъединение электрических цепей постоянного и переменного тока.
• Электро- и радиоаппаратура различного назначения.
• Применение внутри и снаружи помещений при условии соблюдения соответствующих эксплуатационных норм и требований.
