Назначение и область применения

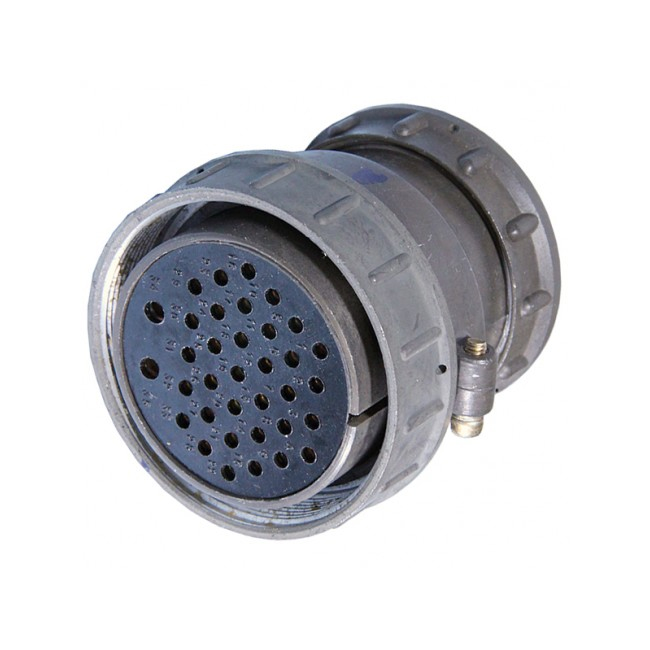

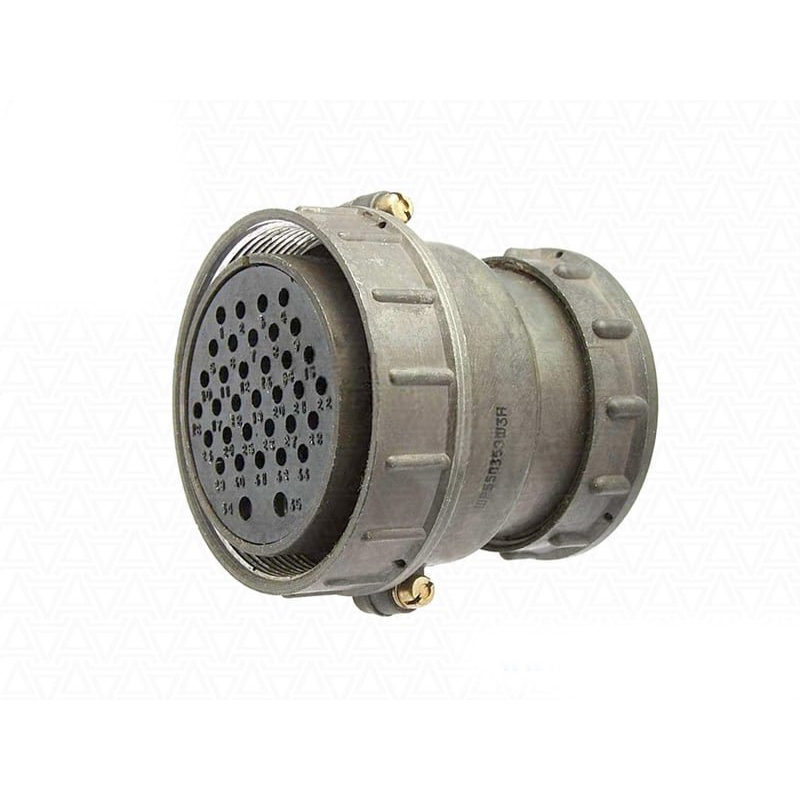

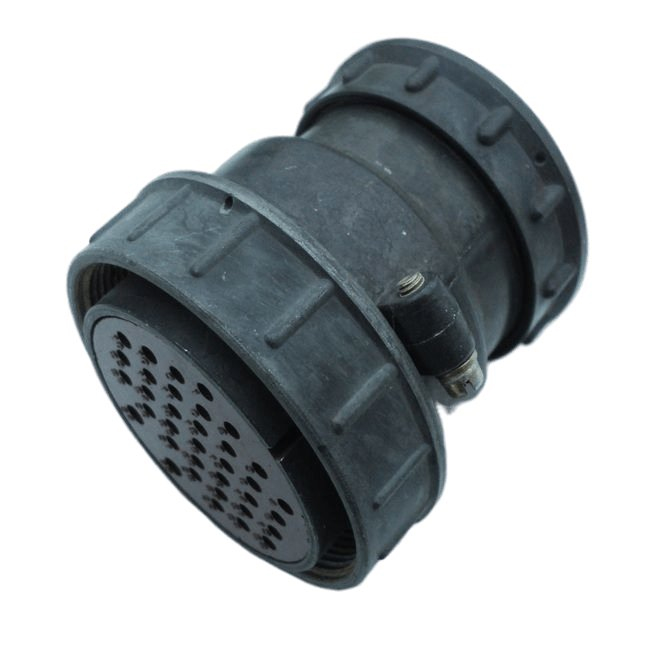

ШР55П35ЭШ3 розетка кабельная представляет собой 35-контактный негерметичный электрический соединитель серии ШР, предназначенный для работы с экранированными кабелями. Изделие разработано для соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре, где требуется надёжная коммутация при значительных токовых нагрузках и сохранение целостности сигнала в экранированных линиях.

Конструкция с прямым патрубком обеспечивает удобный ввод кабеля и ориентацию соединителя в составе приборных и кабельных трактов. Розетка может применяться как в приборном исполнении, так и в составе кабельных сборок, что расширяет возможности её интеграции в различные устройства и системы.

Технические особенности и электрические параметры

Соединитель оснащён 35 контактами с дифференцированной конструкцией: 33 контакта имеют диаметр 1,5 мм, а 2 контакта — 3,5 мм. Такое разделение позволяет оптимально распределять электрические нагрузки: контакты большего диаметра предназначены для цепей с повышенным током, а контакты меньшего диаметра — для сигнальных линий.

Электрические характеристики

• Количество контактов: 35 (33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм)
• Максимальное рабочее напряжение: не более 850 В переменного и постоянного тока
• Рабочая частота: до 3 МГц
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм
• Сопротивление изоляции: не менее 5000 МОм
• Максимальная общая токовая нагрузка: до 344 А

Контактные элементы имеют покрытие из серебра или никеля, что обеспечивает стабильное переходное сопротивление и защиту поверхности от окисления при длительной эксплуатации и хранении. Монтаж контактов выполняется объёмным методом с возможностью пайки, что гарантирует надёжное соединение проводников с контактными элементами.

Эксплуатационные показатели и надёжность

Соединитель рассчитан на длительную и интенсивную эксплуатацию в составе оборудования, работающего в условиях умеренного и холодного климата. Климатическое исполнение УХЛ подтверждает пригодность изделия для использования в широком диапазоне температур, характерном для регионов с умеренным и холодным климатом.

Механическая износостойкость соединителя обеспечивает до 500 циклов сочленений и расчленений без потери электрических характеристик. Минимальная наработка изделия составляет 1000 часов, а срок сохраняемости — не менее 15 лет, что делает розетку пригодной для создания долговременных соединений в аппаратуре с длительными межсервисными интервалами.

Приёмка «ОТК» подтверждает, что каждый соединитель прошёл контроль качества в соответствии с установленными техническими требованиями, а его параметры соответствуют нормативной документации на данную серию изделий.
