Назначение изделия

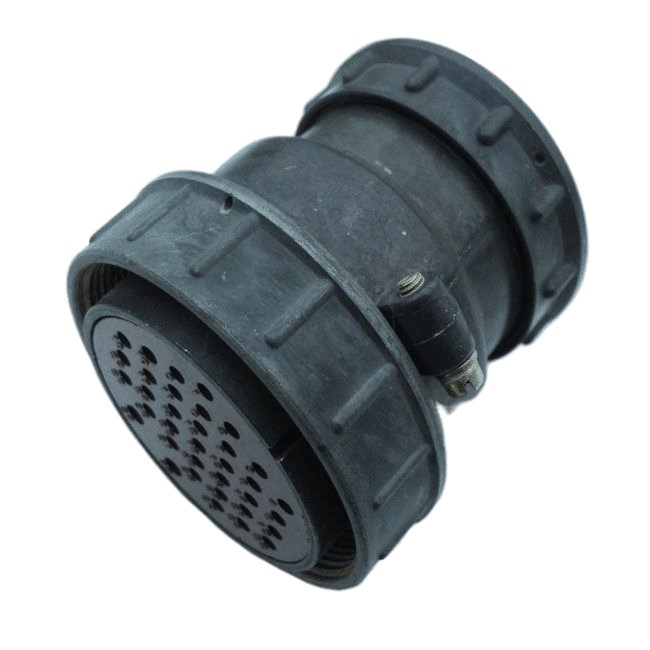

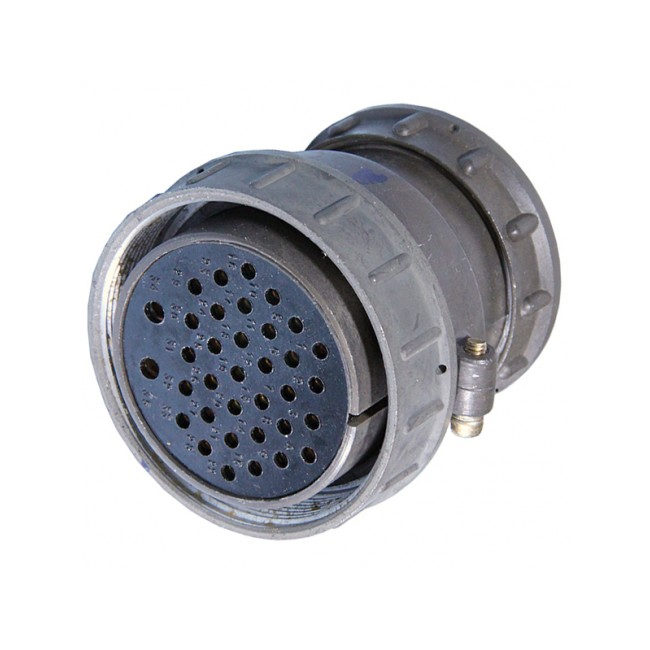

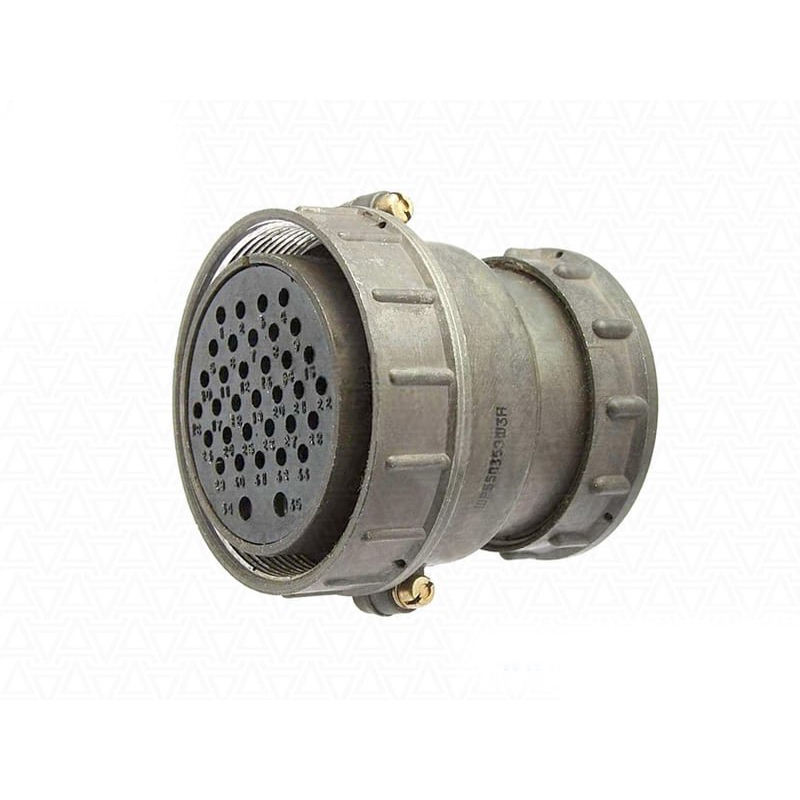

ШР55П35ЭШ3 — кабельная розетка, входящая в серию штепсельных разъемов ШР55. Изделие предназначено для соединения и разъединения электрических цепей в электротехнической и радиоэлектронной аппаратуре. Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка относится к негерметичному типу соединителей. Это означает, что она применяется внутри корпусов оборудования, в помещениях и в условиях, где не требуется защита от воздействия влаги, пыли и агрессивных сред. Кабельная часть выполнена с прямым патрубком, что упрощает прокладку и фиксацию экранированного кабеля. Резьбовой метод сочленения с ответной вилкой обеспечивает надежный механический контакт и препятствует самопроизвольному разъединению при вибрациях и механических нагрузках.

Подтверждённые технические особенности

Соединитель имеет 35 контактов, распределённых по диаметрам:

• 33 контакта диаметром 1,5 мм, каждый рассчитан на ток до 20 А;
• 2 контакта диаметром 3,5 мм, каждый рассчитан на ток до 40 А.

Общая токовая нагрузка на соединитель достигает 344 А. Контакты покрыты серебром, что снижает переходное сопротивление и повышает стойкость к окислению. Сопротивление контактов не превышает 2,5 мОм для контактов диаметром 1,5 мм и 0,75 мОм для контактов диаметром 3,5 мм.

Корпус изготовлен из алюминиевого сплава А-22. Изоляционная вставка выполнена из карболита — материала, обладающего достаточной механической прочностью и диэлектрическими свойствами для работы при указанных напряжениях и частотах. Концевая гайка предназначена для экранированного кабеля, что соответствует букве «Э» в обозначении.

Монтаж контактов — объемный. Такой метод предполагает пайку или обжим проводников и позволяет выполнять ремонт и замену отдельных контактов без полной замены соединителя. Это удобно при сборке опытных партий и при обслуживании готового оборудования.

Расшифровка обозначения ШР55П35ЭШ3

Маркировка изделия содержит сведения о его конструкции:

1. ШР — штепсельный разъем негерметичный;
2. 55 — условный размер корпуса;
3. П — кабельная часть с прямым патрубком;
4. 35 — количество контактов;
5. Э — концевая гайка для экранированного кабеля;
6. Ш — вид соединителя в кабельной части;
7. 3 — модификация или исполнение в пределах типоразмера.

Применение и совместимость

ШР55П35ЭШ3 используется в составе разъемных соединений, где требуется передача значительных токов и одновременная коммутация большого числа сигнальных цепей. Розетка устанавливается на экранированный кабель и соединяется с ответной вилкой той же серии ШР55. Соединители ШР состоят из двух частей — вилки и розетки, каждая из которых может быть приборной (блочной) или кабельной.

Типовые области применения: промышленное электрооборудование, источники питания, распределительные устройства, контрольно-измерительная аппаратура, радиоэлектронные блоки. Благодаря резьбовому сочленению и объемному монтажу контактов розетка подходит для эксплуатации в условиях умеренных вибраций, характерных для производственных установок и лабораторного оборудования.

При выборе ответной части необходимо учитывать типоразмер корпуса 55, количество контактов 35 и конструктивное исполнение. Розетка с прямым патрубком применяется там, где кабель подходит к разъему по прямой линии, без резких изгибов. Для экранированного кабеля предусмотрена специальная концевая гайка, обеспечивающая фиксацию экрана и защиту места разделки кабеля от механических повреждений.

Артикул изделия: 10895.
