Назначение разъёма ШР55П35ЭШ3

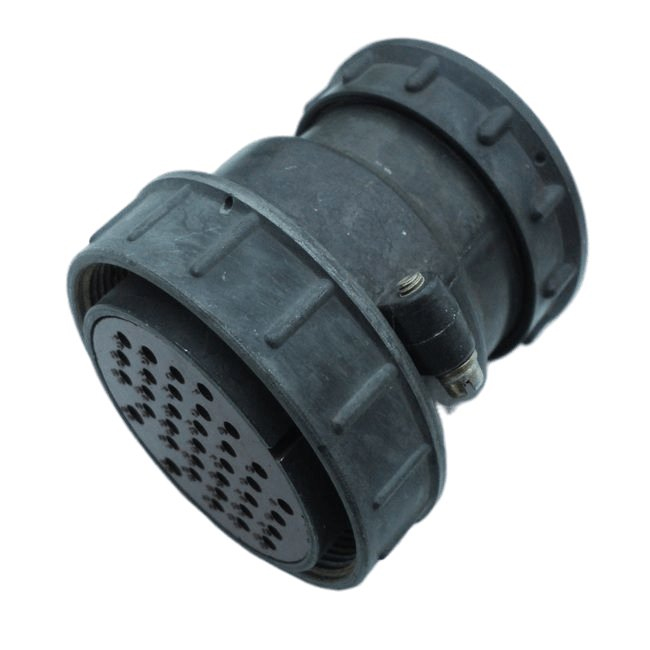

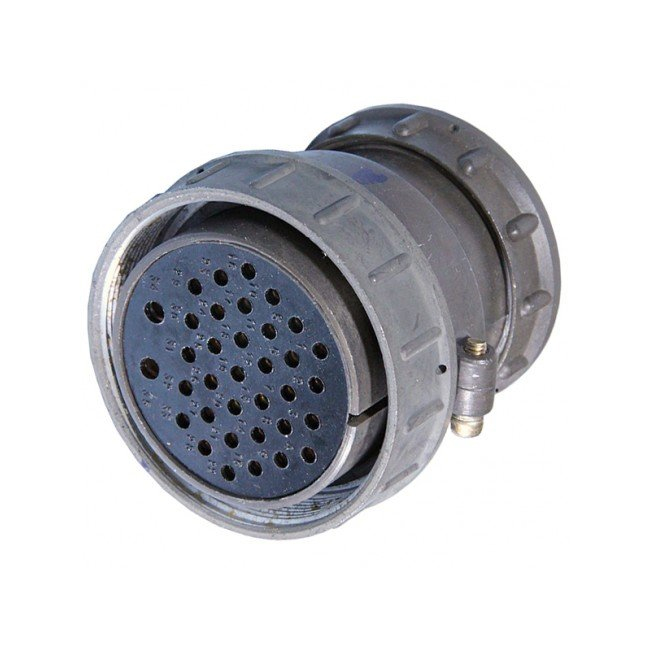

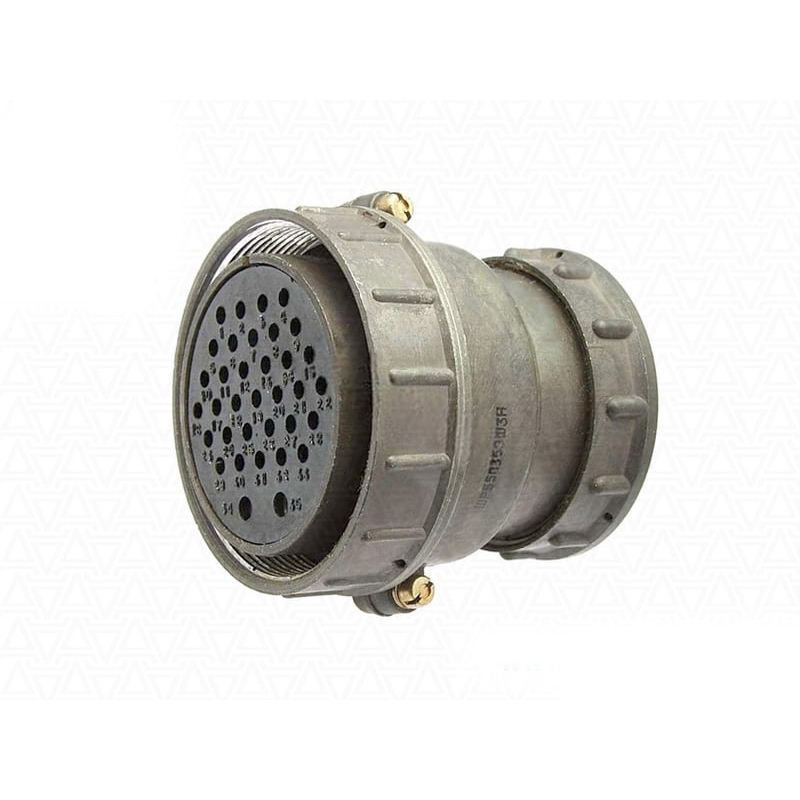

Кабельная розетка ШР55П35ЭШ3 предназначена для подключения экранированных кабелей в электрических цепях постоянного и переменного тока. Разъём относится к группе низкочастотных соединителей серии ШР55 и обеспечивает надёжное разъёмное соединение в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных систем. Конструкция изделия рассчитана на многократные циклы сочленения и расчленения, что позволяет использовать розетку как при стационарном монтаже, так и в условиях периодической коммутации линий.

Изделие применяется для организации экранированных трактов, где требуется защита сигнальных и силовых цепей от внешних электромагнитных помех. Прямой патрубок корпуса упрощает ввод кабеля и фиксацию экранирующей оплётки, а металлический корпус обеспечивает механическую защиту контактной группы и непрерывность экрана по всей длине соединения.

Подтверждённые технические особенности

Разъём ШР55П35ЭШ3 имеет 35 контактов. Контактная группа включает 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Такое сочетание позволяет одновременно передавать как сигнальные, так и силовые цепи в пределах одного соединителя. Рабочий ток для контактов диаметром 1,5 мм составляет до 20 А, для контактов диаметром 3,5 мм — до 40 А. Общая максимальная токовая нагрузка на соединитель достигает 344 А.

Максимальное рабочее напряжение изделия составляет 850 В как для постоянного, так и для переменного тока. Сопротивление на контактах не превышает 2,5 мОм для контактов диаметром 1,5 мм и 0,75 мОм для контактов диаметром 3,5 мм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Корпус розетки выполнен из алюминиевого сплава. В качестве изолятора контактной группы используется карболитовая вставка. Контакты покрыты серебром, что улучшает проводимость и снижает переходное сопротивление в зоне контакта.

Эксплуатационные параметры

• Количество циклов соединения-разъединения — до 500.
• Минимальная наработка — не менее 1000 часов.
• Срок службы — не менее 15 лет.
• Год выпуска партии — 2015.

Конструкция и применение

Разъём оснащён прямым патрубком для монтажа с экранированными кабелями. Проходной диаметр составляет 60 мм. Габаритные размеры корпуса: высота H — 75,1 мм, внешний диаметр резьбовой части D1 — М60 на 1,5, длина L — 67,5 мм. Резьбовое исполнение присоединительного узла обеспечивает надёжную фиксацию ответной части и сохранение электрического контакта при вибрационных нагрузках.

ШР55П35ЭШ3 подходит для комплектации распределительных устройств, блоков управления, испытательных стендов и кабельных сборок. Наличие контактов двух диаметров расширяет область применения: силовые контакты диаметром 3,5 мм рассчитаны на токи до 40 А, а контакты диаметром 1,5 мм применяются для сигнальных и управляющих цепей. Розетка стабильно работает в составе низкочастотных трактов и сохраняет заявленные характеристики в пределах установленной наработки.
