Назначение и область применения

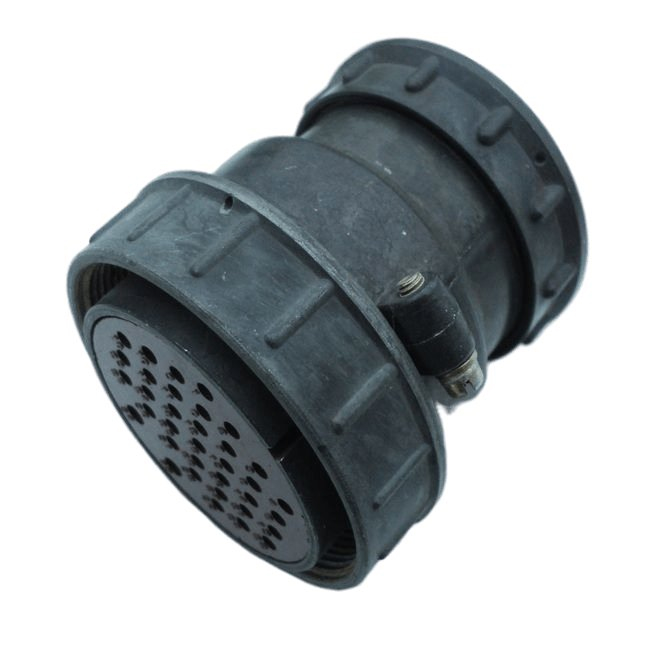

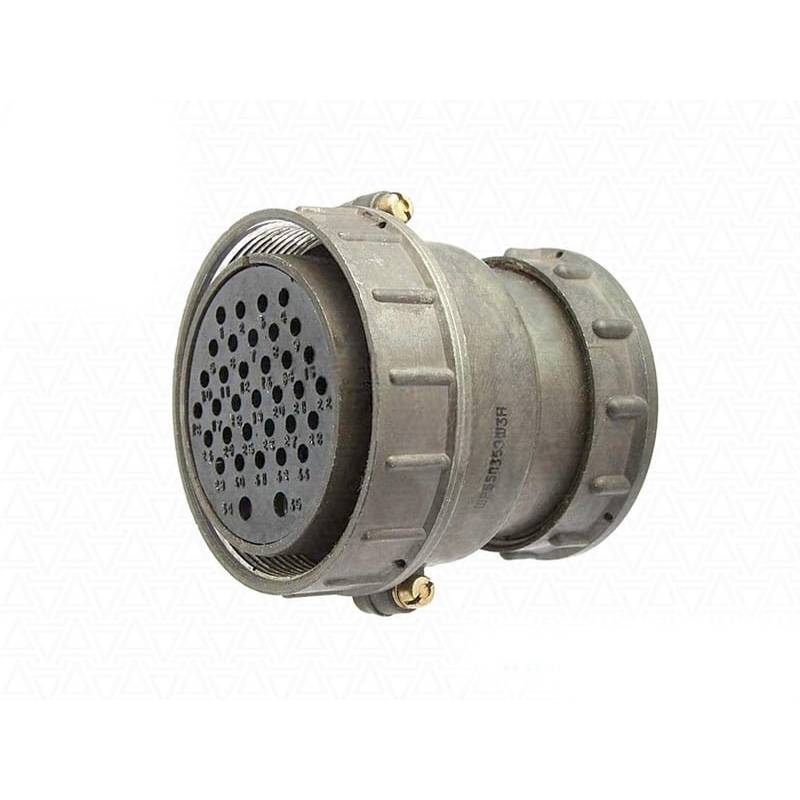

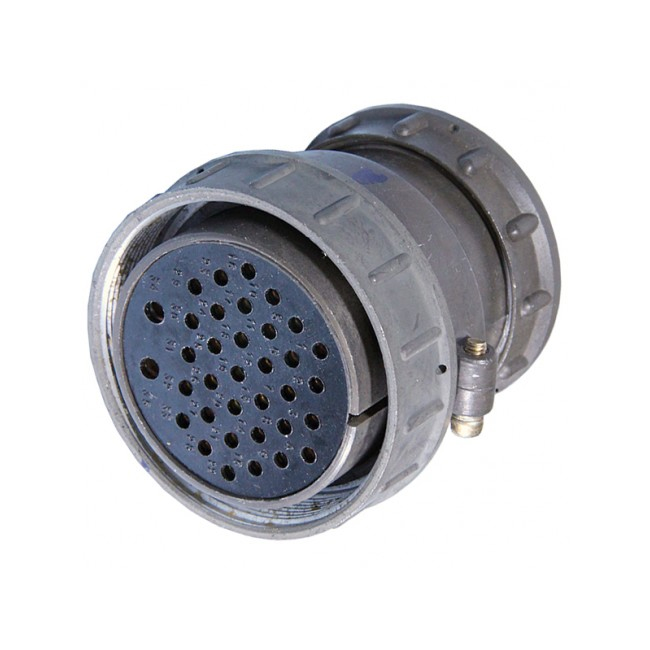

Соединители ШР55П35ЭШ3 розетки представляют собой цилиндрические низкочастотные разъёмы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделия относятся к серии ШР55 и рассчитаны на применение в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой.

Конструктивно соединитель состоит из двух ответных частей: вилки и розетки. Обе части могут выполняться как в приборном (блочном) исполнении для установки на корпуса устройств, так и в кабельном варианте для монтажа на концах проводников. Розетка ШР55П35ЭШ3 обеспечивает плотное и стабильное сочленение с ответной вилкой, исключая самопроизвольное разъединение при вибрациях и механических воздействиях.

Технические характеристики и конструктивные особенности

Розетка ШР55П35ЭШ3 оснащена 35 контактами, из которых 33 контакта имеют диаметр 1,5 мм, а 2 контакта — диаметр 3,5 мм. Такое сочетание позволяет распределять токовые нагрузки в зависимости от назначения конкретных цепей: основные силовые линии подключаются к контактам большего сечения, тогда как сигнальные и вспомогательные цепи используют контакты меньшего диаметра.

• Количество контактов: 35 (33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм).
• Токовая нагрузка: до 20 А на каждый контакт диаметром 1,5 мм и до 40 А на каждый контакт диаметром 3,5 мм.
• Общая максимальная токовая нагрузка на соединитель: до 344 А.
• Сочленение: резьбовое, с одношпоночной поляризацией корпуса.
• Покрытие контактов: серебро или никель.
• Климатическое исполнение: УХЛ.

Резьбовое сочленение с одношпоночной поляризацией корпуса гарантирует правильную ориентацию соединяемых частей и исключает ошибочное подключение. Покрытие контактов серебром или никелем обеспечивает низкое переходное сопротивление и устойчивость к окислению, что особенно важно при длительной эксплуатации в условиях повышенной влажности или перепадов температур.

Условия эксплуатации и монтаж

Изделие предназначено для монтажа с экранированными или неэкранированными кабелями и проводами, что определяется видом концевой гайки патрубка. Такая универсальность позволяет использовать розетку как в системах с требованием электромагнитной совместимости, так и в обычных схемах без экранирования.

Рабочий температурный диапазон соединителя составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Климатическое исполнение УХЛ допускает эксплуатацию оборудования как внутри отапливаемых и неотапливаемых помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и воды. Соединитель сохраняет работоспособность в условиях умеренного и холодного климата, что делает его пригодным для применения в северных регионах и на объектах с нестабильным температурным режимом.

Гарантийные показатели и ресурс

Гарантийный срок хранения розетки ШР55П35ЭШ3 составляет 15 лет, что подтверждает высокое качество применяемых материалов и стабильность характеристик при длительном складском хранении. Гарантийная наработка достигает 1000 часов в стандартных режимах эксплуатации и может увеличиваться до 100000 часов при работе в облегчённых условиях. Это позволяет использовать соединитель в оборудовании длительного срока службы, включая телекоммуникационные узлы, промышленные контроллеры и энергетические установки.

Розетка ШР55П35ЭШ3, артикул 10896, поставляется как самостоятельное изделие и совместима с ответными вилками серии ШР55, что упрощает подбор компонентов при построении или модернизации электрических соединений в составе радиоэлектронной и промышленной аппаратуры.
