Назначение и область применения

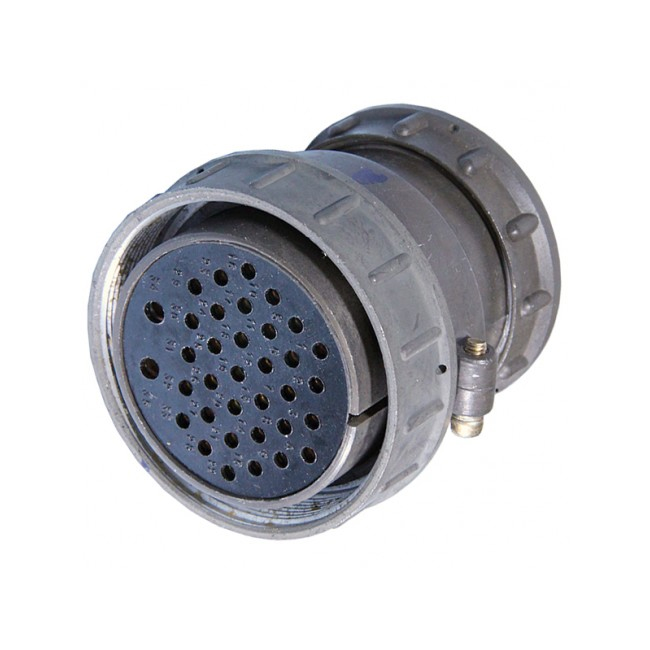

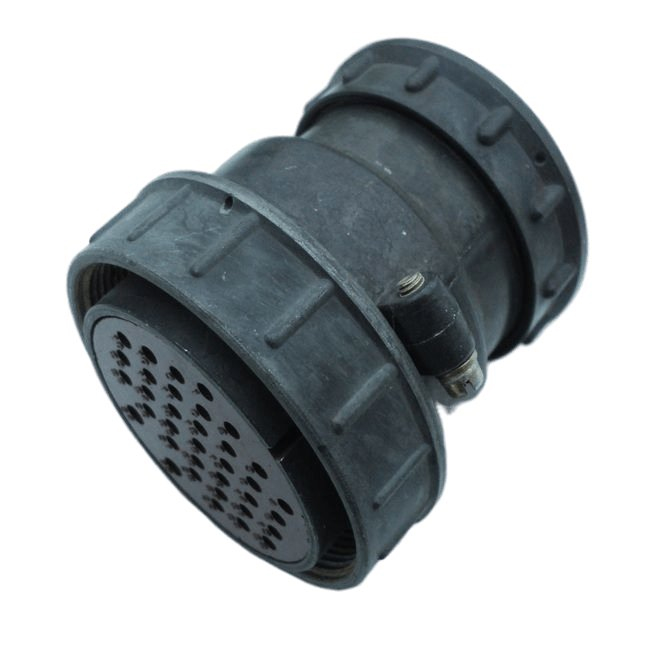

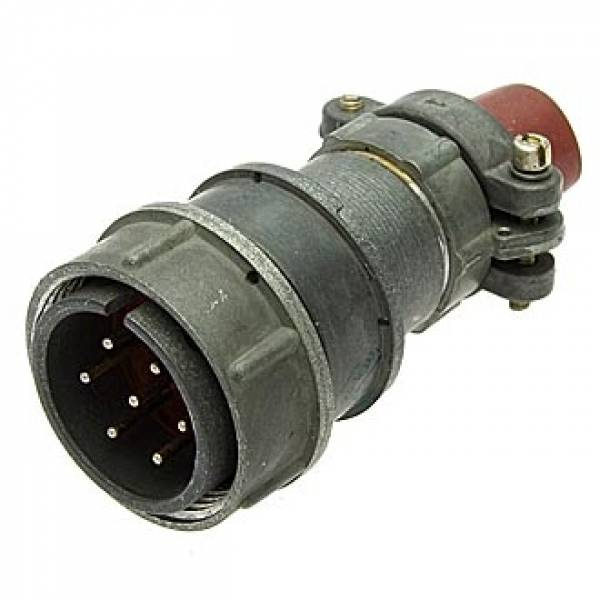

Кабельная розетка ШР55П35ЭШ3 представляет собой низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока. Устройство рассчитано на эксплуатацию при напряжении до 850 В и частоте до 3 МГц, что делает его востребованным в самых разных отраслях промышленности.

Изделие применяется для соединения и разъединения электрических цепей в стационарных установках и переносных устройствах электро- и радиоаппаратуры. Розетка обеспечивает надёжный контакт в условиях повышенных требований к электробезопасности и устойчивости к внешним воздействиям, поэтому её можно встретить в измерительном оборудовании, испытательных стендах, блоках питания, распределительных устройствах и системах управления.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава А-22. Такой выбор материала гарантирует высокую механическую прочность, малый вес и стойкость к коррозии, что особенно важно при длительной эксплуатации в сложных условиях. Изолятор выполнен из карболита — материала, который надёжно защищает контакты от внешних воздействий и предотвращает электрические пробои.

Метод монтажа — объёмный, с резьбовым соединением. Это обеспечивает плотную и надёжную фиксацию ответной части, исключает самопроизвольное разъединение при вибрациях и механических нагрузках. Габаритные размеры изделия составляют 75 на 68 мм, что позволяет компактно размещать разъём в корпусах аппаратуры и на коммутационных панелях.

Электрические характеристики

Соединитель оснащён 35 контактами, среди которых:

• 33 контакта диаметром 1,5 мм;
• 2 контакта диаметром 3,5 мм.

Рабочая токовая нагрузка для контактов диаметром 1,5 мм достигает 20 А, для контактов диаметром 3,5 мм — до 40 А. Суммарная допустимая токовая нагрузка на соединитель составляет до 344 А, что позволяет использовать розетку в силовых цепях с высокой мощностью.

Сопротивление контактов не превышает 2,5 мОм для контактов диаметром 1,5 мм и 0,75 мОм для контактов диаметром 3,5 мм. Покрытие контактов — никель или серебро в зависимости от исполнения, что обеспечивает низкое переходное сопротивление и стабильность параметров в течение всего срока службы.

Условия эксплуатации

Температурный диапазон эксплуатации розетки ШР55П35ЭШ3 составляет от минус 60 до плюс 110 градусов Цельсия. Это позволяет применять изделие как в условиях Крайнего Севера, так и в жарких производственных помещениях. Устройство сохраняет работоспособность при резких перепадах температур и повышенной влажности, что подтверждает его универсальность и надёжность.

Кабельная розетка ШР55П35ЭШ3 поставляется как самостоятельное комплектующее изделие и совместима с ответными вилками серии ШР55. При подборе ответной части необходимо учитывать количество и диаметр контактов, а также тип покрытия, чтобы гарантировать корректное и долговечное соединение.
