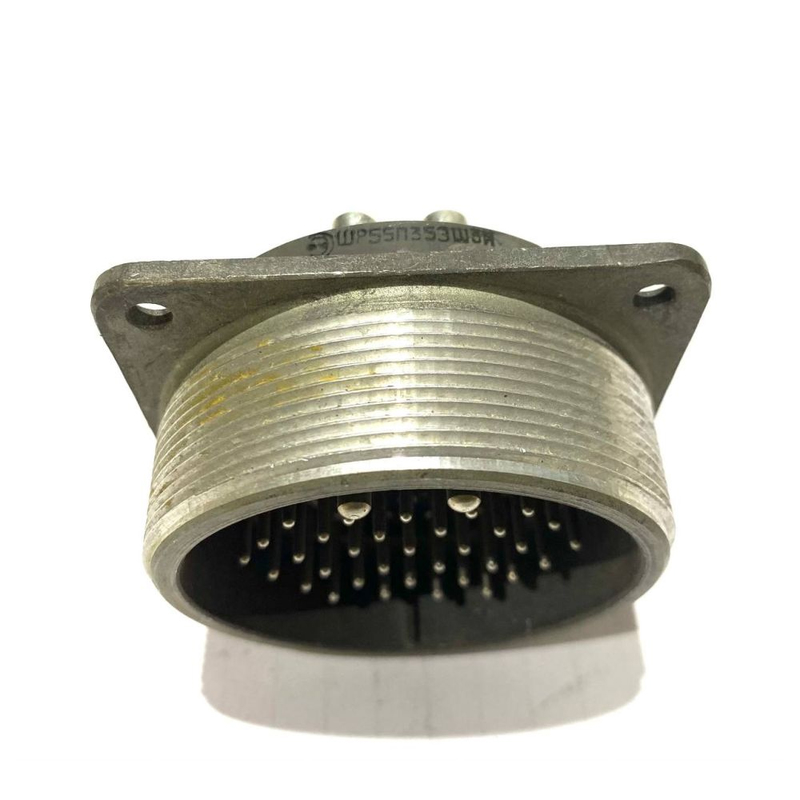

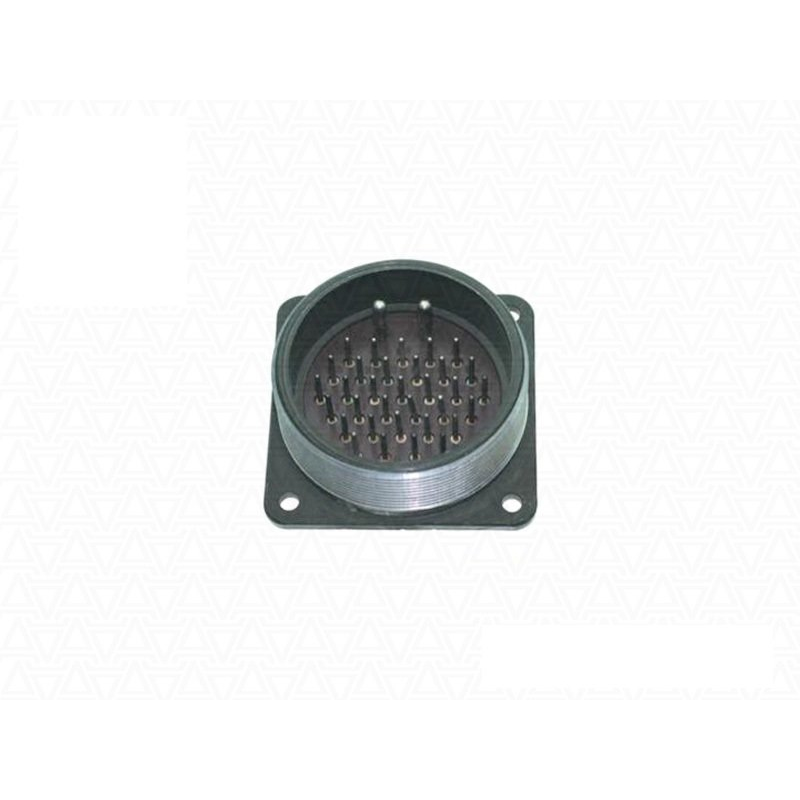

Соединитель ШР55П35ЭШ3-Н — это низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока. Он может функционировать при частотах до 3 МГц и напряжении до 850 В (амплитудное значение). Этот соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Конструкция и характеристики

• Части соединителя :

  • вилка и розетка могут быть выполнены с прямым или угловым патрубком. Приборная часть часто изготавливается без патрубка.

• Метод соединения :

  • Сочленение осуществляется резьбовым методом, что обеспечивает надежное соединение.

• Покрытие контактов :

  • Контакты соединителя покрыты серебром и никелем, что улучшает их проводимость и устойчивость к коррозии.

• Монтаж :

  • Соединители предназначены для монтажа с экранированными или неэкранированными кабелями, что позволяет использовать их в различных условиях.

Технические параметры

• Количество контактов :

  • Соединитель имеет 35 контактов, из которых 33 имеют диаметр 1,5 мм, а 2 — диаметр 3,5 мм.

• Рабочая токовая нагрузка :

  • Максимальный ток для контактов ?1,5 мм составляет до 20 А, а для ?3,5 мм — до 40 А. Общая токовая нагрузка на соединитель может достигать 344 А.

• Сопротивление изоляции :

  • В нормальных климатических условиях оно должно быть не менее 5000 Ом.
