Назначение и область применения

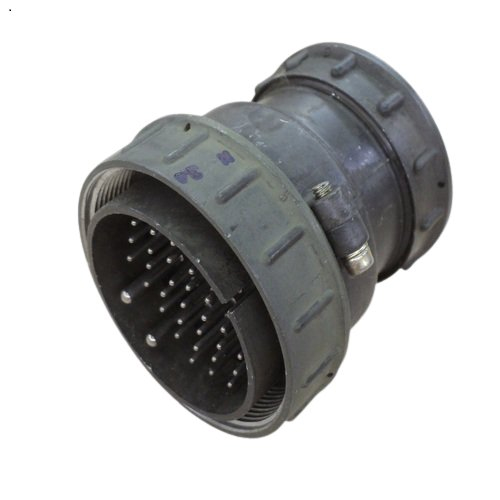

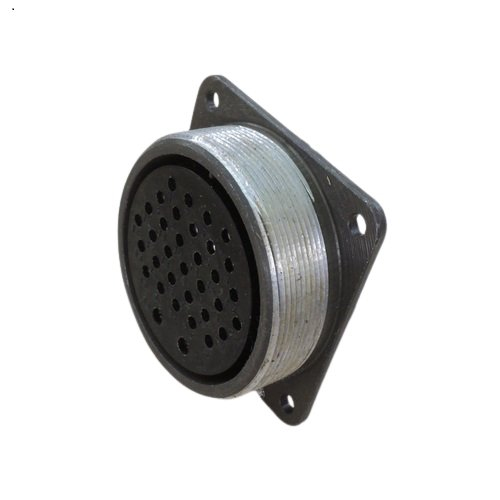

ШР55П35ЭГ3Н вилка кабельная представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие относится к категории ШР55 и используется в составе разъёмных соединений для передачи сигналов и питания в различных электротехнических устройствах, приборах и промышленном оборудовании.

Разъём рассчитан на монтаж с экранированными или неэкранированными кабелями, что обеспечивает гибкость при построении кабельных трасс и подключении оборудования. Конструкция допускает эксплуатацию как внутри помещений, так и снаружи при условии защиты от прямого попадания пыли и воды. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата, что расширяет географию возможного применения.

Конструктивные особенности и технические характеристики

Корпус вилки изготовлен из алюминиевого сплава А-22, обеспечивающего механическую прочность и сравнительно малый вес конструкции. Изоляционная вставка выполнена из карболита — материала, обладающего стабильными диэлектрическими свойствами и устойчивостью к воздействию рабочих температур.

Тип контактов — штырь. Общее количество контактов составляет 35, из них 33 контакта имеют диаметр 1,5 мм и 2 контакта — диаметр 3,5 мм. Покрытие контактов — никель, что способствует снижению переходного сопротивления и защите контактных поверхностей от коррозии.

• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контактов диаметром 3,5 мм — не более 0,75 мОм.
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм — 20 А.
• Максимальная токовая нагрузка для контактов диаметром 3,5 мм — 40 А.
• Сочленение — резьбовое.
• Поляризация корпусов — одношпоночная.
• Габаритные размеры — 80 на 64 мм.
• Вес — 202 грамма.
• Рабочий температурный диапазон — от минус 60 до плюс 60 градусов Цельсия.
• Ресурс — 500 циклов сочленений-расчленений.
• Срок хранения — до 15 лет.

Эксплуатационные параметры и надёжность

Изделие рассчитано на длительную эксплуатацию в составе электротехнических систем. Заявленный ресурс в 500 циклов сочленений-расчленений позволяет использовать разъём в оборудовании, где требуется периодическое переподключение кабельных линий. Срок хранения до 15 лет обеспечивает возможность длительного резервирования на складах без потери рабочих характеристик.

Резьбовой способ сочленения гарантирует надёжную фиксацию ответных частей соединителя и предотвращает самопроизвольное разъединение под воздействием вибраций или механических нагрузок. Одношпоночная поляризация исключает неправильное соединение контактов, что особенно важно при монтаже многоконтактных разъёмов в условиях ограниченного доступа или недостаточной видимости.

Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет применять вилку в условиях как сильного охлаждения, так и умеренного нагрева, характерного для работающего оборудования. Исполнение УХЛ дополнительно подтверждает стойкость к климатическим воздействиям, типичным для умеренных и холодных климатических зон.

Применение при монтаже

ШР55П35ЭГ3Н вилка кабельная предназначена для монтажа на кабельные сборки и используется совместно с ответными розетками соответствующего типономинала. Наличие контактов двух диаметров позволяет разделять сильноточные и сигнальные цепи в пределах одного соединителя, что упрощает разводку и сокращает количество применяемых разъёмов.

При наружной установке необходимо предусмотреть дополнительные меры защиты от атмосферных осадков и пыли, поскольку базовая конструкция не является герметичной. Монтаж следует выполнять с учётом требований к разделке кабеля и фиксации жил в контактных хвостовиках, соблюдая рекомендуемые моменты затяжки резьбовых элементов.
