Назначение и область применения

Блочная розетка ШР55П35ЭГ3Н представляет собой ответную часть электрического соединителя серии ШР, предназначенную для коммутации цепей постоянного и переменного тока в составе электротехнического и радиоэлектронного оборудования. Изделие рассчитано на работу с сигналами частотой до 3 МГц при амплитудном значении напряжения до 850 В. Соединитель применяется для разъёмного соединения кабельных линий с приборами, блоками питания, распределительными устройствами и шкафами автоматики.

Климатическое исполнение УХЛ позволяет эксплуатировать розетку в умеренном и холодном климате внутри отапливаемых и неотапливаемых помещений, а также под навесом при условии защиты от прямого воздействия осадков. Негерметичное исполнение корпуса определяет сферу использования изделия в условиях, не требующих полной герметизации узла сочленения.

Технические характеристики

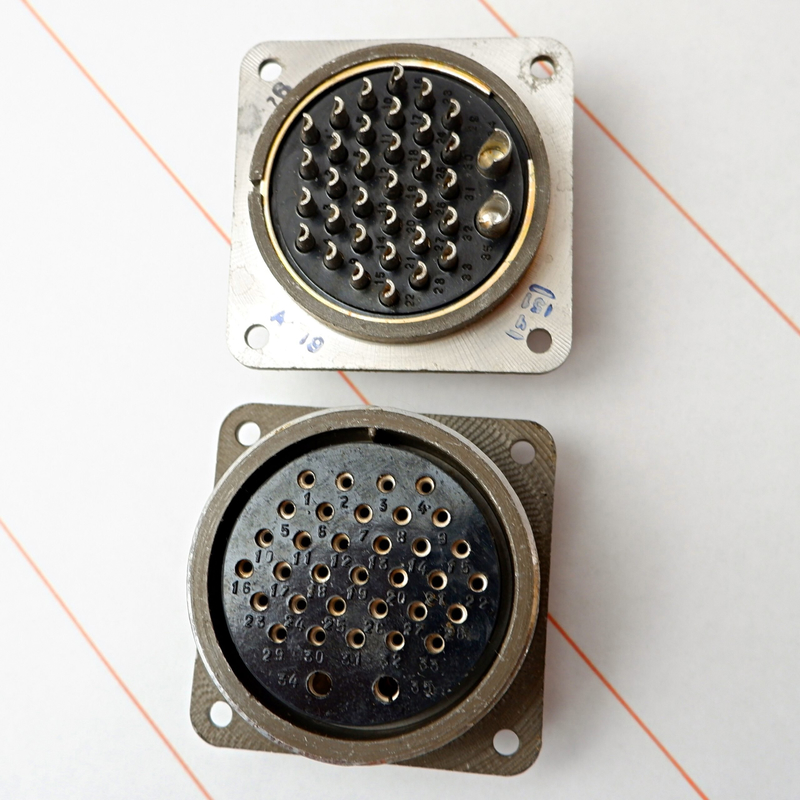

Розетка ШР55П35ЭГ3Н оснащена 35 контактами, распределёнными по двум типоразмерам. Контактная группа включает следующие элементы:

• 33 контакта диаметром 1,5 мм — для сигнальных и слаботочных цепей;
• 2 контакта диаметром 3,5 мм — для силовых цепей с повышенной токовой нагрузкой.

Электрические параметры изделия обеспечивают стабильную работу соединителя в широком диапазоне нагрузок. Сопротивление контакта не превышает 5 мОм для контактов диаметром 1,5 мм и 1,5 мОм для контактов диаметром 3,5 мм. Максимальная токовая нагрузка на одиночный контакт составляет до 20 А для малых контактов и до 50 А для контактов увеличенного диаметра. Общая допустимая токовая нагрузка на соединитель — не более 344 А.

Сопротивление изоляции в нормальных климатических условиях достигает не менее 5000 МОм, что гарантирует надёжное разделение цепей и снижает вероятность утечек. Контактные поверхности имеют покрытие серебром или никелем, обеспечивающее низкое переходное сопротивление и защиту от окисления.

Конструктивные особенности

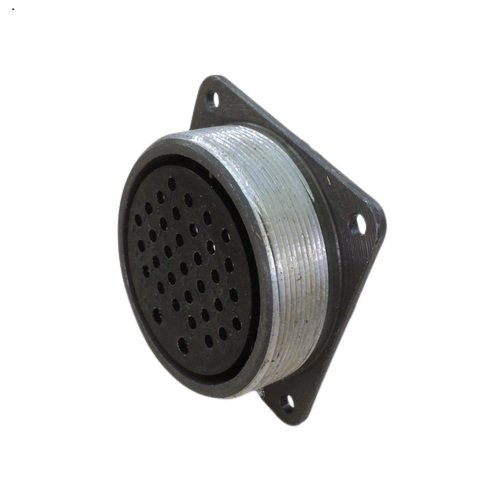

Соединитель выполнен в блочном (приборном) варианте и предназначен для монтажа на корпус оборудования. Блочная часть изготавливается без патрубка либо с прямым или угловым патрубком, что обеспечивает гибкость при компоновке внутреннего пространства прибора. Сочленение розетки с ответной вилкой осуществляется резьбовым способом, гарантирующим плотное и надёжное соединение даже при вибрационных нагрузках.

Поляризация корпусов одношпоночная, что исключает ошибки при подключении и предотвращает повреждение контактов. Конструкция выдерживает до 500 циклов сочленения-расчленения без потери рабочих характеристик. Минимальная наработка изделия составляет 1000 часов. Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении 300 м/с² (30 g).

Эксплуатационные преимущества

Розетка ШР55П35ЭГ3Н сочетает компактность блочного монтажа с высокой коммутационной способностью, что востребовано в промышленной электронике, испытательном оборудовании и системах электропитания. Наличие силовых контактов диаметром 3,5 мм позволяет передавать значительные токи без применения дополнительных силовых разъёмов.

Серебряное или никелевое покрытие контактов снижает нагрев при длительной работе под нагрузкой и сохраняет стабильные параметры после многократных циклов коммутации. Резьбовая фиксация сочленения предотвращает самопроизвольное разъединение при тряске и вибрации, а одношпоночная поляризация упрощает монтаж в условиях ограниченного доступа.
