Назначение

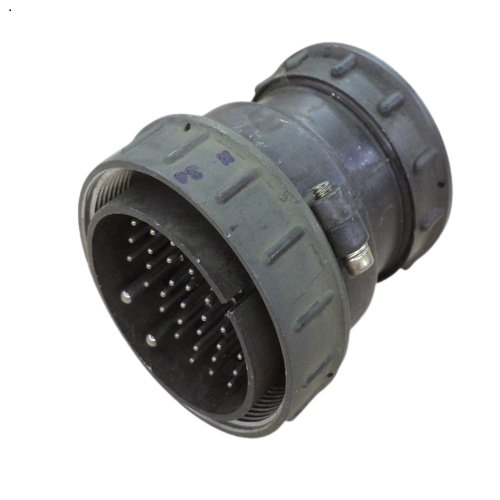

ШР55П35ЭГ3 — кабельная вилка (соединитель) серии ШР55 с условным размером корпуса 55. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Соединитель применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, а также в сварочном оборудовании и других электрических устройствах.

Конструктивно соединитель состоит из двух частей — приборной (блочной) и кабельной. Сочленение выполняется резьбовым способом, поляризация корпусов — одношпоночная, что исключает неправильное подключение.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 35: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм — до 20 А.
• Максимальная токовая нагрузка для контактов диаметром 3,5 мм — до 40 А.
• Общая максимальная токовая нагрузка на соединитель — до 344 А.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочее напряжение — до 850 В, частота тока — до 3 МГц.

Конструкция и материалы

• Контакты имеют серебряное покрытие, обеспечивающее хорошую проводимость.
• Габаритные размеры корпуса — примерно 42 на 64 на 64 мм.
• Исполнение «П» — без патрубка; вид гайки патрубка «Э» — для экранированного кабеля.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: рабочая температура — от минус 60 до плюс 60 градусов Цельсия, температура перегрева допускается до плюс 110 градусов Цельсия.

Изделие устойчиво к механическим воздействиям:

• синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• механический удар с ускорением одиночного действия до 5000 метров на секунду в квадрате и многократного действия до 350 метров на секунду в квадрате.

Применение и маркировка

Соединитель ШР55П35ЭГ3 востребован в сварочном оборудовании, электро- и радиоаппаратуре, а также в других электрических устройствах, где требуется надёжное разъёмное соединение цепей с повышенной токовой нагрузкой.

Структура условного обозначения: ШР — тип соединителя; 55 — условный размер корпуса; П — конструктивное исполнение без патрубка; 35 — количество контактов; Э — вид гайки патрубка для экранированного кабеля; Г — вид контактов (розетка); 3 — обозначение сочетания контактов.

Артикул изделия — 10880, категория — ШР55. Сведения о производителе, комплектации и гарантии в предоставленных данных не указаны.
