Назначение

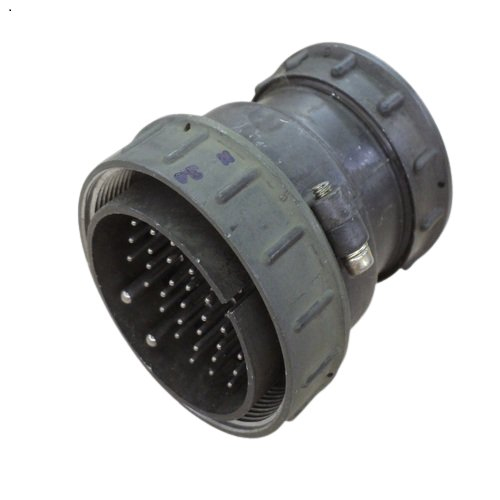

ШР55П35ЭГ3 — это кабельная вилка низкочастотного цилиндрического резьбового соединителя серии ШР55, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Вилка применяется как в экранированных, так и в неэкранированных кабельных линиях, обеспечивая универсальность монтажа в различных типах оборудования.

Соединитель состоит из двух частей: вилки и розетки. Сочленение осуществляется резьбовым способом, что обеспечивает надёжную фиксацию и защиту от самоотвинчивания при вибрационных нагрузках. Поляризация корпусов — односторонняя, что исключает ошибочное соединение при монтаже.

Подтверждённые особенности

Электрические характеристики

• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на один контакт — до 6 А, на соединитель в целом — до 20 А.

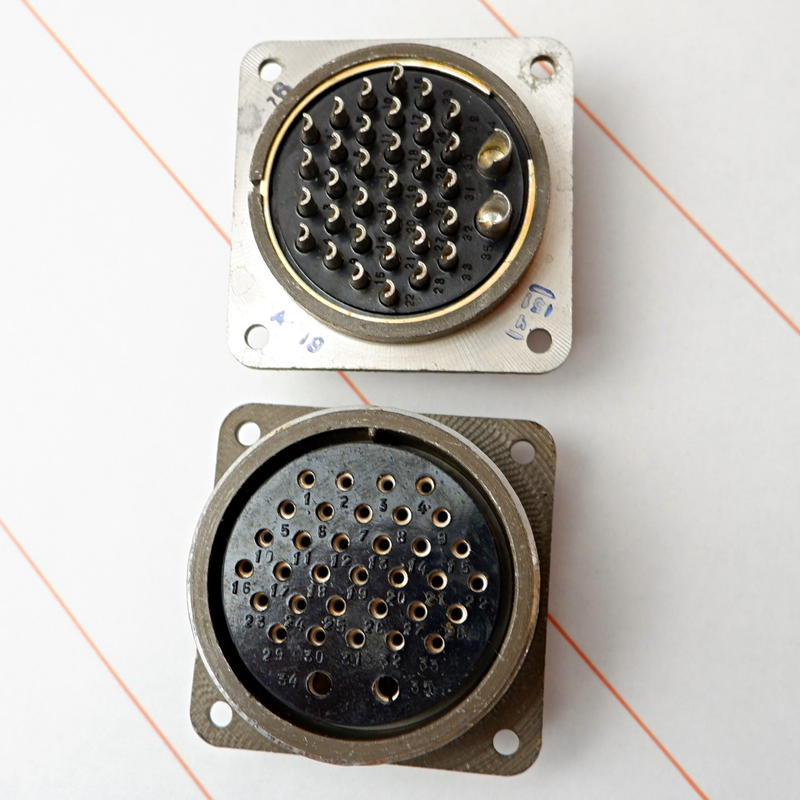

• Количество контактов — 35, из которых 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и материалы

• Цилиндрическая форма корпуса с возможностью исполнения прямого или углового патрубка.
• Контакты вилки покрыты серебром для обеспечения высокой электрической проводимости.
• Резьбовой способ сочленения с односторонней поляризацией корпусов.

Условия эксплуатации

Вилка ШР55П35ЭГ3 рассчитана на работу в диапазоне температур от минус 60 °C до плюс 60 °C, с возможностью кратковременного повышения температуры до плюс 110 °C. Это допускает применение соединителя в климатических условиях, характерных для умеренного и холодного климата, а также в зонах с повышенным тепловыделением при кратковременных перегрузках.

Конструкция обеспечивает устойчивость к механическим нагрузкам. Вилка выдерживает синусоидальные вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров в секунду в квадрате. Устойчивость к механическим ударам сохраняется при ускорении до 5000 метров в секунду в квадрате при одиночном действии. Указанные параметры подтверждают пригодность соединителя для эксплуатации в условиях повышенной вибрации и ударных воздействий.

Применение

ШР55П35ЭГ3 используется в электро- и радиоаппаратуре для создания разъёмных соединений электрических цепей. Соединитель подходит для применения в аппаратуре, работающей в сложных условиях эксплуатации, где возможны механические нагрузки, вибрации и температурные перепады. Совместимость с экранированными и неэкранированными кабелями расширяет область применения в различных схемах монтажа радиоэлектронного оборудования.
