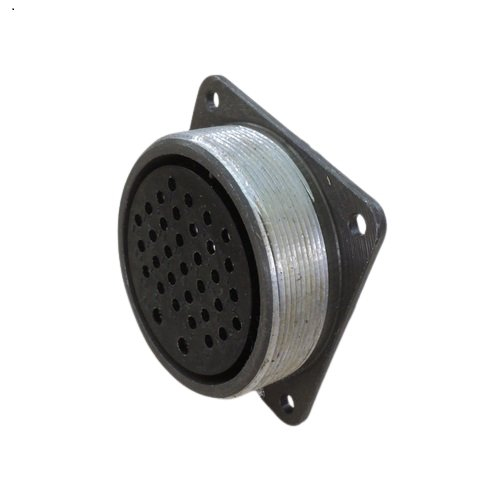

Соединитель ШР55П35ЭГ3 — это цилиндрический низкочастотный разъем, который используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Он применяется для соединения и разъединения электрических цепей в различной аппаратуре.

Основные характеристики и параметры :

• Соединители ШР55П35ЭГ3 состоят из двух частей: вилки и розетки. Обе части могут быть как кабельного, так и блочного (приборного) исполнения.

• Контакты Разъем имеет 35 контактов: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.

• Токовая нагрузка Максимальная токовая нагрузка на один контакт составляет 20 А для контактов ?1,5 мм и 40 А для контактов ?3,5 мм, а суммарная токовая нагрузка на соединитель – до 344 А.

• Материалы Корпусные детали сделаны из алюминиевого сплава АЛ-11, изоляторы – из карболит К-211-3, а контакты – из латуни ЛС59-1. Контакты могут быть покрыты серебром или никелем.

• Монтаж Монтаж разъема объемный, сочленение резьбовое, поляризация корпуса одношпоночная.

• Условия эксплуатации Разъем работает в диапазоне температур от -60°С до +60°С, выдерживает синусоидальную вибрацию в диапазоне частот 1...5000 Гц и ускорение 300 м/с?, а также механические удары одиночного (5000 м/с?) и многократного действия (350 м/с?). Минимальная наработка составляет 1000 часов, количество сочленений-расчленений – 500, а минимальный срок сохраняемости – 15 лет.

Расшифровка маркировки ШР55П35ЭГ3 :

• ШР – штепсельный разъем негерметичный.

• 55 – условный размер корпуса.

• П – с прямым патрубком.

• 35
