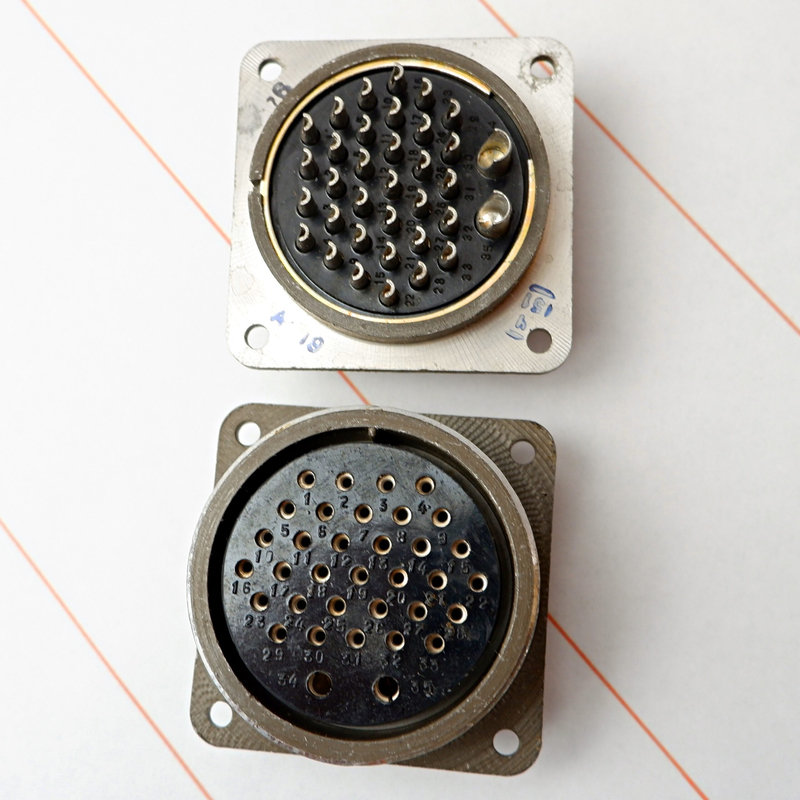

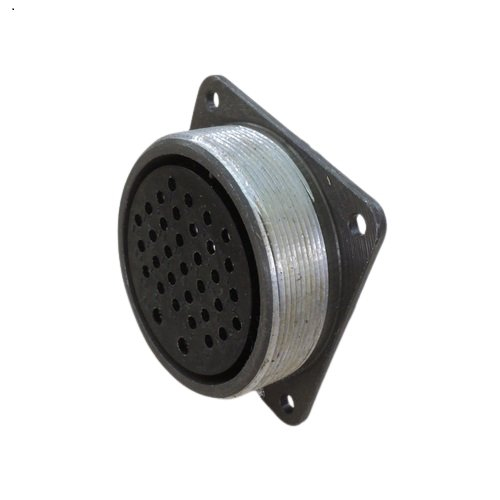

розетка ШР55П35ЭГ3 представляет собой приборный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она может использоваться при напряжении до 850 В и обеспечивает надежное соединение для экранированных и неэкранированных кабелей.

Технические характеристики

• Количество контактов : 35
  • 33 контакта диаметром 1,5 мм с максимальной токовой нагрузкой до 20 А.
  • 2 контакта диаметром 3,5 мм с максимальной токовой нагрузкой до 40 А.
• Максимальная суммарная токовая нагрузка : 344 А.
• Сопротивление изоляции : не менее 5000 МОм.
• Рабочая температура : от -60°C до +60°C.
• Срок службы : не менее 15 лет, минимальная наработка — 1000 часов.
• Количество возможных соединений : до 500 раз.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава, а изоляторы выполнены из карболита. Контакты имеют серебряное покрытие, что обеспечивает хорошую проводимость и устойчивость к коррозии. розетка имеет резьбовое соединение, что позволяет легко монтировать и демонтировать устройство.

Применение

розетка ШР55П35ЭГ3 используется в различных областях, включая электронику и радиоаппаратуру, для соединения и разъединения электрических цепей. Она подходит для применения в условиях, где необходима высокая надежность и устойчивость к механическим воздействиям.

Маркировка

Обозначение ШР55П35ЭГ3 расшифровывается следующим образом:

• ШР — тип разъема (штепсельный разъем негерметичный).
• 55 — условный размер корпуса.
• П — конструктивное исполнение (без патрубка).
• 35 — количество контактов.
• Э — вид концевой гайки (отсутствует).
• Г — тип соединителя ( розетка ).
• 3 — обозначение сочетания контактов.

Эти характеристики делают розетку ШР55П35ЭГ3 универсальным решением для подключения различных электрических устройств в сложных условиях эксплуатации.
