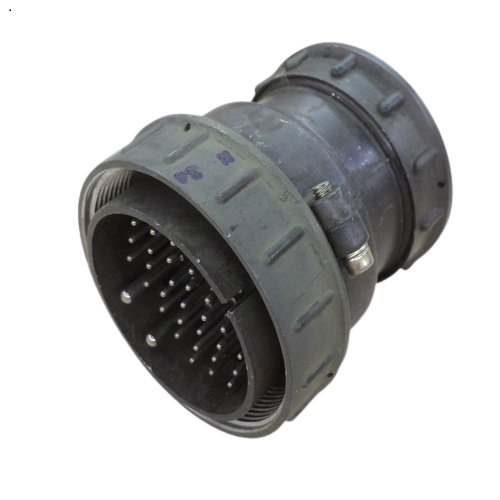

ШР55П35ЭГ3 марк. НГ вилка — это 35-контактная негерметичная кабельная вилка серии ШР. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. вилка имеет прямой патрубок для экранированного кабеля и обеспечивает соединение 35 контактов: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.

Технические характеристики :

• Количество контактов : 35

• Рабочее напряжение : до 850 В

• Максимальная токовая нагрузка на контакт : до 20 А для контактов ?1,5 мм и до 40 А для контактов ?3,5 мм

• Максимальная суммарная токовая нагрузка : до 344 А

• Сопротивление контакта : не более 0,75...2,5 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Температура окружающей среды : от -60°C до +60°C

• Минимальная наработка : 1000 часов

• Количество сочленений-расчленений : не менее 500

• Срок сохраняемости : 15 лет.

Конструкция и материалы :

• Корпус вилки изготовлен из алюминиевого сплава АЛ-11.

• Изоляторы выполнены из прессматериала карболит К-211-3.

• Контакты — цилиндрические, материал латунь ЛС59-1. Покрытие контактов может быть серебряным или никелевым.

Применение :
вилки ШР55П35ЭГ3 используются для монтажа с экранированными или неэкранированными кабелями в различных электрических системах, требующих надежных соединений при высоких токовых нагрузках.
