Назначение и конструкция

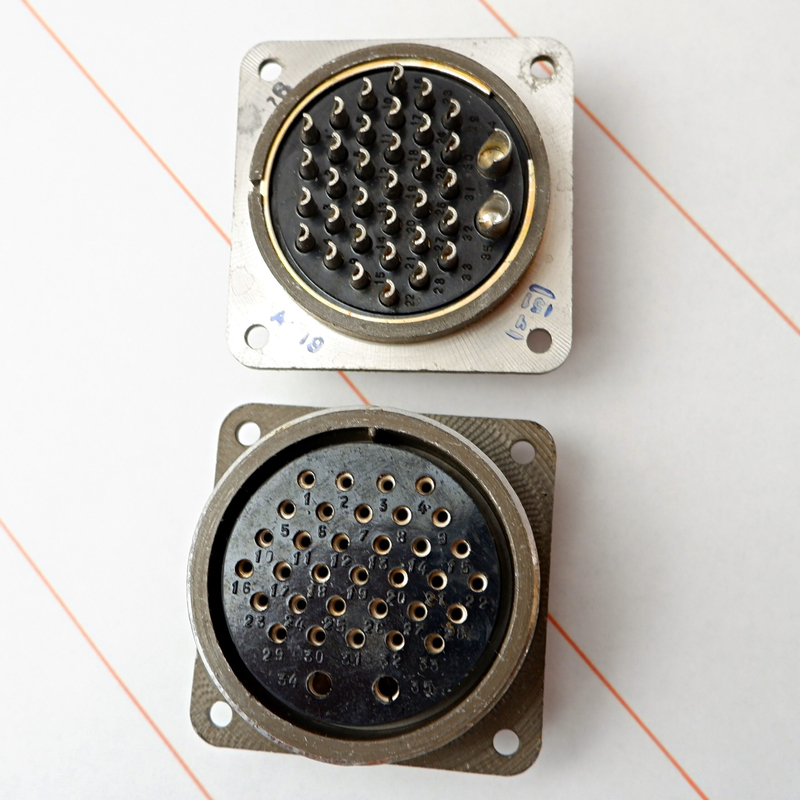

Соединитель ШР55П35ЭГ3 (артикул 10878) представляет собой блочную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории ШР55 и применяется в составе электрических соединений, где требуется передача сигналов и питающих напряжений через кабельную линию.

Корпус разъёма изготовлен из металла. Розетка устанавливается в отверстие лицевой панели аппарата и крепится винтами. Конструкция предусматривает резьбовое соединение с ответными вилками, что обеспечивает фиксацию сочленения. В обозначении типа указано, что соединитель является штепсельным разъёмом негерметичного исполнения.

Контакты и токовые нагрузки

Распределение контактов

Соединитель содержит 35 контактов. Распределение контактов по диаметрам и допустимым токам приведено ниже.

• 33 контакта диаметром 1,5 мм, максимальная токовая нагрузка для каждого — до 20 А.
• 2 контакта диаметром 3,5 мм, максимальная токовая нагрузка для каждого — до 40 А.
• Общая токовая нагрузка на соединитель — до 344 А.

Электрические параметры

Рабочее напряжение соединителя составляет до 850 В по амплитудному значению. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Указанные значения относятся к электрическим параметрам изделия и приведены для оценки условий его применения.

Условия эксплуатации

Соединитель рассчитан на работу при температуре от минус 60 до плюс 60 градусов Цельсия. В описании изделия отмечена устойчивость к механическим ударам и вибрациям. Эти свойства важны для применения в составе оборудования, подвергающегося механическим воздействиям при эксплуатации.

Расшифровка обозначения

Обозначение ШР55П35ЭГ3 имеет следующую структуру:

• ШР — тип соединителя, штепсельный разъём негерметичный.
• 55 — условный размер корпуса.
• П — конструктивное исполнение без патрубка.
• 35 — количество контактов.
• Э — вид гайки патрубка для экранированного кабеля.
• Г — вид соединителя, розетка.
• 3 — обозначение сочетания контактов.

Применение и совместимость

ШР55П35ЭГ3 используется для подключения кабелей управления в различных устройствах, включая сварочное оборудование. Резьбовое соединение с соответствующими вилками, например с ШР55П35НГ3 или ШР55У35НГ3, обеспечивает электрический контакт и механическую фиксацию. При монтаже розетка закрепляется на лицевой панели аппарата винтами.

При подборе ответной части следует учитывать тип соединителя, количество и диаметры контактов, а также исполнение корпуса. Производитель в данных товара не указан.

Приёмка

Для соединителя ШР55П35ЭГ3 указана приёмка «5».
