Назначение

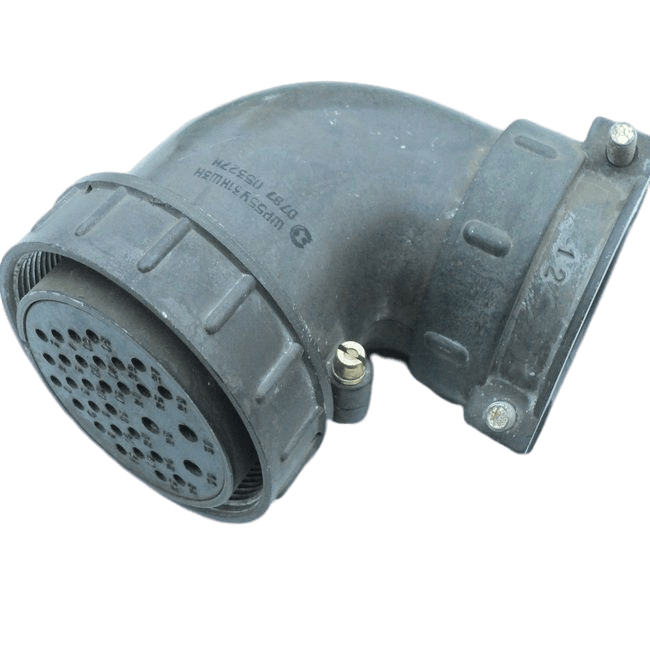

ШР55П31НШ3Н — кабельная розетка серии низкочастотных соединителей ШР, артикул 10859. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории ШР55 и применяется для монтажа с неэкранированными кабелями.

Розетка имеет условный размер корпуса 55 и 31 контакт. Тип контактов — гнездо, что соответствует исполнению кабельной розетки. Такое сочетание параметров позволяет использовать изделие в составе электрических соединений, где требуется низкочастотная передача сигнала и коммутация цепей с указанными электрическими нагрузками.

Подтверждённые особенности

Электрические и контактные параметры

• Условный размер корпуса — 55.
• Количество контактов — 31.
• Тип контактов — гнездо (розетка).
• Покрытие контактов — серебро или никель в зависимости от исполнения.
• Рабочая частота — до 3 МГц.
• Рабочее напряжение — до 850 В (амплитудное значение).

Конструкция и материалы

• Тип патрубка — прямой, для неэкранированного кабеля.
• Метод сочленения — резьбовой.
• Материал корпуса — алюминиевый сплав А-22.
• Материал вставки (изолятора) — карболит.
• Габаритные размеры — 75 × 83 мм.

Приёмка и качество

В характеристиках товара указана приёмка «5». Покрытие контактов может быть серебряным или никелевым в зависимости от исполнения, поэтому при подборе следует учитывать конкретную модификацию. Производитель в предоставленных данных не указан.

Применение и условия эксплуатации

Розетка применяется в различных электрических системах, включая внутреннее и наружное использование при условии защиты от пыли и воды. Изделие подходит для эксплуатации в климатическом исполнении УХЛ. Резьбовое сочленение обеспечивает соединение с ответной частью, а прямой патрубок рассчитан на неэкранированный кабель.

• Рабочий диапазон температур — от минус 60 до плюс 60 °C.
• Относительная влажность — до 98 % при температуре плюс 25 °C.
• Механическая прочность — выдерживает одиночные удары с ускорением до 5000 метров в секунду в квадрате.
• Механическая прочность — выдерживает многократные удары с ускорением до 350 метров в секунду в квадрате.
• Климатическое исполнение — УХЛ.

Перед применением следует учитывать, что изделие предназначено для цепей с частотой до 3 МГц и напряжением до 850 В (амплитудное значение), а монтаж выполняется с неэкранированным кабелем. Для наружного применения требуется защита от пыли и воды.
