Назначение соединителя ШР55П31НШ3

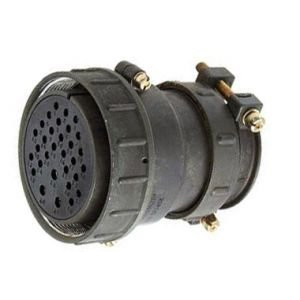

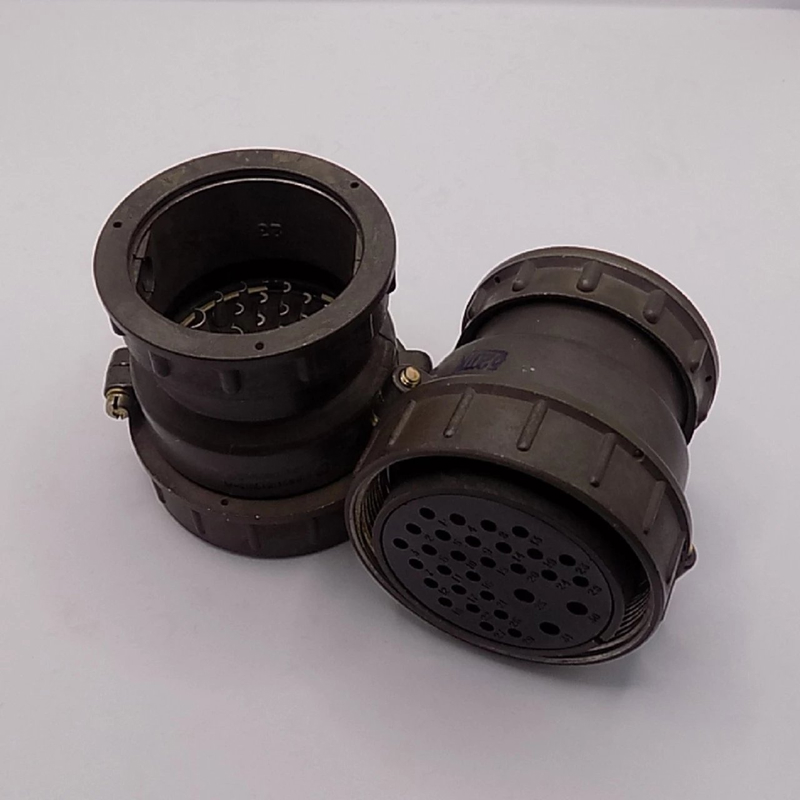

ШР55П31НШ3 — это кабельная розетка из серии соединителей ШР55, предназначенная для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Розетка применяется как в составе кабельных сборок, так и в качестве ответной части для соответствующих вилок серии ШР55 с габаритом 55.

Соединитель выполнен в климатическом исполнении УХЛ и соответствует техническим условиям НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ). По условиям эксплуатации допускается применение как внутри помещений, так и на открытом воздухе при условии защиты разъёма от пыли и воды.

Конструкция и контактная система

Розетка имеет марку ШР и габарит 55. Корпус изготовлен из пластмассы, соединение с ответной частью — резьбовое, поляризация — одношпоночная, что исключает неправильную стыковку. Контакты имеют покрытие из никеля или серебра.

Всего в розетке 31 контакт, распределённых по трём типоразмерам:

• 14 контактов диаметром 1,5 мм;
• 14 контактов диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм — по некоторым источникам указывается 2 контакта диаметром 3,5 мм.

Сопротивление контактов нормируется в зависимости от диаметра: для контактов диаметром 1,5 мм — не более 5 мОм, для контактов диаметром 2,5 мм — не более 2 мОм, для контактов диаметром 3,5 мм — не более 1,5 мОм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Токовые характеристики

Максимальная токовая нагрузка на одиночный контакт зависит от его диаметра:

• для контактов диаметром 1,5 мм — до 20 А;
• для контактов диаметром 2,5 мм — до 35 А;
• для контактов диаметром 3,5 мм — до 50 А.

Суммарная максимальная токовая нагрузка на соединитель составляет до 512 А.

Область применения и особенности эксплуатации

Благодаря комбинированной контактной системе из контактов трёх типоразмеров розетка ШР55П31НШ3 подходит для цепей с разной токовой нагрузкой в составе одного разъёма: силовые линии подключаются через контакты диаметром 2,5 и 3,5 мм, а сигнальные и вспомогательные — через контакты диаметром 1,5 мм. Это делает изделие удобным для комплексной коммутации оборудования, где требуется передача как питания, так и управляющих сигналов.

Резьбовое соединение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию ответных частей при сборке. Для эксплуатации на улице необходимо предусмотреть защиту разъёма от прямого воздействия пыли и воды. Артикул изделия — 51828, категория — ШР55; сведения о производителе в предоставленных данных не указаны.
